1/5

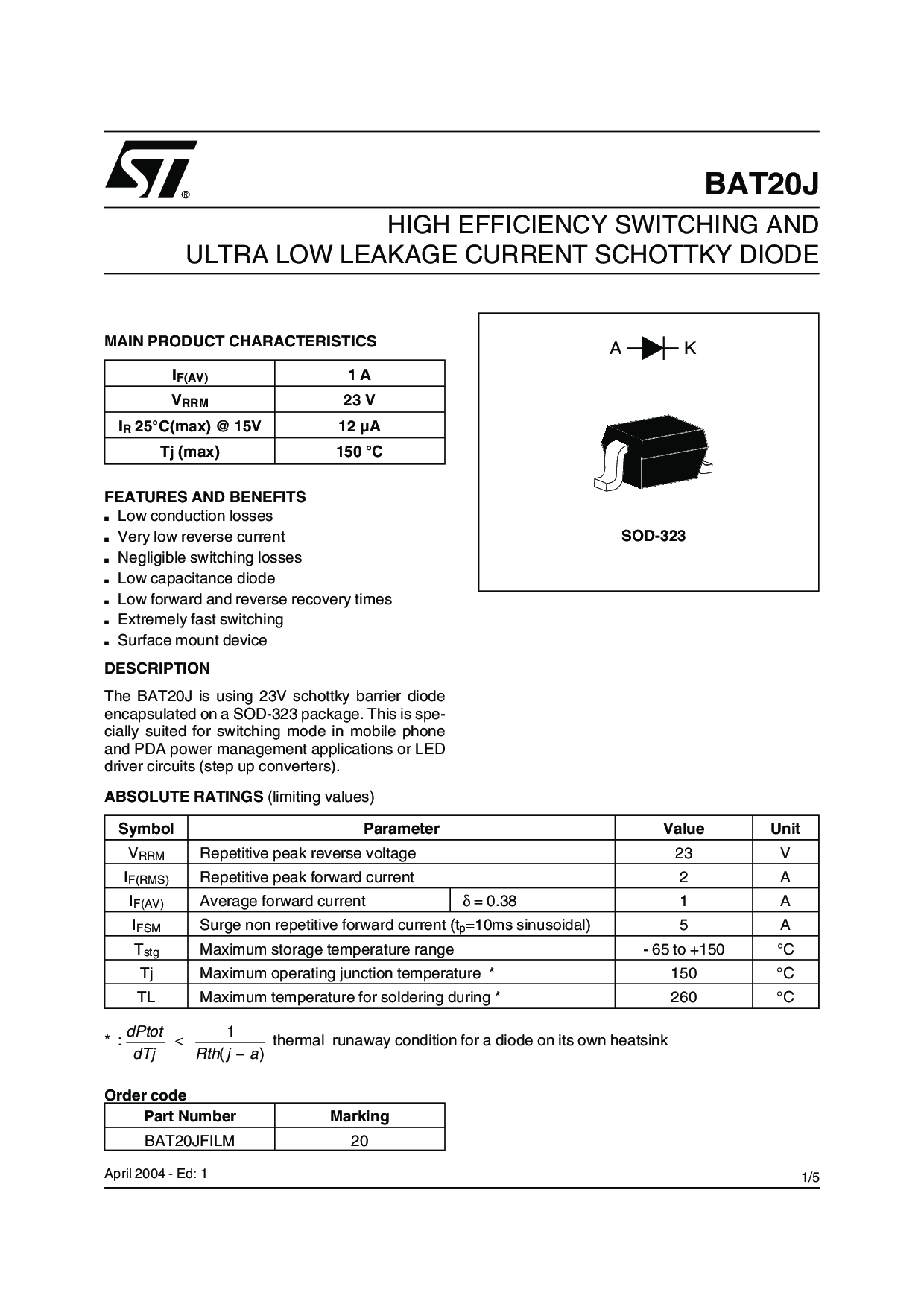

BAT20J
®
April 2004 - ed: 1
高 效率 开关 和
超 低 泄漏 电流 肖特基 二极管
■
低 传导 损失
■
很 低 反向 电流
■
可忽略不计 开关 损失
■
低 电容 二极管
■
低 前进 和 反向 回收 次
■
极其 快 开关
■
表面 安装 设备
特点 和 好处
这 BAT20J 是 使用 23V 肖特基 护栏 二极管
已封装 开启 一个 sod-323 包装. 这个 是 spe-
cially 适合 用于 开关 模式 入点 移动电话 电话
和 PDA 电源 管理 应用程序 或 led指示灯
驾驶员 电路 (步骤 向上 转换器).
描述
sod-323
符号 参数 值 单位
v
rrm
重复性 峰值 反向 电压 23 v
我
f(rms)
重复性 峰值 前进 电流 2 一个
我
f(av)
平均值 前进 电流
δ
= 0.38 1 一个
我
FSM
浪涌 非 重复性 前进 电流 (t
p
=10ms 正弦曲线) 5 一个
t
stg
最大值 存储 温度 范围 - 65 至 +150 °C
Tj 最大值 操作 接合点 温度 * 150 °C
tl 最大值 温度 用于 焊接 期间 * 260 °C
绝对 额定值
(限制 数值)
*:
dPtot
dTj Rth j 一个
&指示灯;
−
1
()
热 失控 条件 用于 一个 二极管 开启 其 自己的 散热器
我
f(av)
1A
v
rrm
23 v
我
右
25°c(最大值) @ 15V 12 µA
Tj (最大值) 150 °C
主 产品 特性
零件 号码 标记
BAT20JFILM 20
订单 代码
ak
