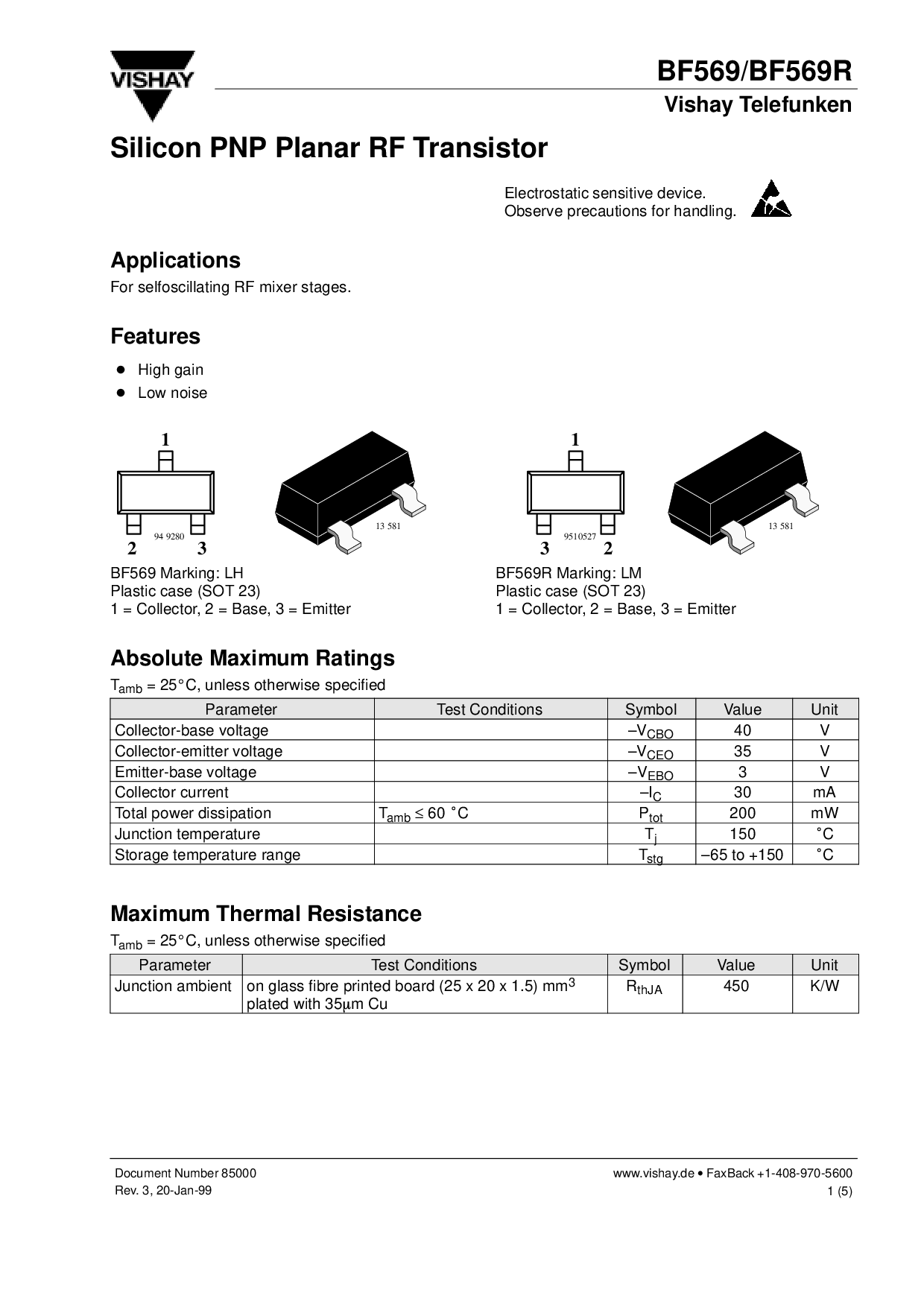

bf569/bf569r
vishay telefunken
www.vishay.de
•
faxback +1-408-970-5600
rev. 3, 20-jan-99
1 (5)
文件 号码 85000
硅 pnp 平面 rf 晶体管
静电 敏感 设备.
观察 注意事项 用于 搬运.
应用程序
用于 selfoscillating rf 搅拌机 阶段.
特点
d
高 增益
d
低 噪声
13 581
23
1
94 9280
bf569 标记: lh
塑料 案例 (sot 23)
1 = 收集器, 2 = 底座, 3 = 发射器
13 581
23
1
9510527
bf569r 标记: lm
塑料 案例 (sot 23)
1 = 收集器, 2 = 底座, 3 = 发射器
绝对 最大值 额定值
t
amb
= 25
_
c, 除非 否则 指定
参数 测试一下 条件 符号 值 单位
收集器-底座 电压 –V
CBO
40 v
集电极-发射极 电压 –V
CEO
35 v
发射器-底座 电压 –V
EBO
3 v
收集器 电流 –I
c
30 ma
合计 电源 耗散 t
amb
≤
60
°
c p
tot
200 mW
接合点 温度 t
j
150
°
c
存储 温度 范围 t
stg
–65 至 +150
°
c
最大值 热 电阻
t
amb
= 25
_
c, 除非 否则 指定
参数 测试一下 条件 符号 值 单位
接合点 环境 开启 玻璃 fibre 已打印 板 (25 x 20 x 1.5) mm
3
电镀 与 35
m
m 铜
右
thja
450 k/w
