1. 概述 描述
这 sc16c654b/654db 是 一个 四边形 通用 异步 接收器 和 变送器
(quart) 已使用 用于 串行 数据 通信. 其 主要负责人 功能 是 至 转换 平行
数据 进入 串行 数据 和 副 反之亦然. 这 uart 可以 手柄 串行 数据 费率 向上 至 5 mbit/s.
它 来 与 一个 英特尔 或 摩托罗拉 接口.
这 sc16c654b/654db 是 管脚 兼容 与 这 st16c654 和 tl16c754 和 它 将
通电 至 是 功能上 等效 至 这 16c454. 编程 的 控制 寄存器
启用 这 已添加 特点 的 这 sc16c654b/654db. 一些 的 这些 已添加 特点 是
这 64-字节 接收 和 发送 fifos, 自动 硬件 或 软件 flow 控制 和
红外线 编码/解码. 这 可选择 自动-fl 控制 功能 显著 减少
软件 过载 和 增加 系统 Ef 同时 入点 先进先出 模式 由 自动
控制 串行 数据 flow 使用 rts 输出 和 cts 输入 信号. 这
sc16c654b/654db 也 提供 dma 模式 数据 转让 通过 先进先出 触发器 级别
和 这 TXRDY 和 RXRDY 信号. (txrdy 和 RXRDY 信号 是 不 可用 入点 这
hvqfn48 包装.) 车载 状态 寄存器 提供 这 用户 与 错误 指示,
运营 状态, 和 调制解调器 接口 控制. 系统 中断 将 是 量身定制 至
满足 用户 要求. 一个 内部 环回 能力 允许 车载 诊断.
这 sc16c654b/654db 操作 在 5 v, 3.3 v 和 2.5 v, 和 这 工业 温度
范围, 和 是 可用 入点 塑料 plcc68, lqfp64, hvqfn48 和 lfbga64 软件包.
开启 这 hvqfn48 包装, 仅 频道 c 有 全部 这 调制解调器 针脚. 频道 一个 和
频道 b 有 仅 rts 和 cts 针脚, 和 频道 d 是否 不 有 任何 调制解调器 管脚.
2. 特点
■
4 频道 uart
■
5 v, 3.3 v 和 2.5 v 操作
■
工业 温度 范围 (
−
40
°
c 至 +85
°
c)
■
sc16c654b 是 管脚 和 软件 兼容 与 这 行业标准
st16c454/554, st16c654, st68c454/554, tl16c554
■
sc16c654db 是 管脚 和 软件 兼容 与 st16c654d, 和 软件
兼容 与 st16c454/554, st68c454/554, tl16c554
■
向上 至 5 mbit/s 数据 费率 在 5 v 和 3.3 v 和 3 mbit/s 在 2.5 v
■
5 v 宽容 输入
■
64-字节 发送 先进先出
■
64-字节 接收 先进先出 与 错误 flags
■
自动 软件 (xon/xoff)/硬件 (rts/cts) flow 控制
■
可编程 xon/xoff 字符

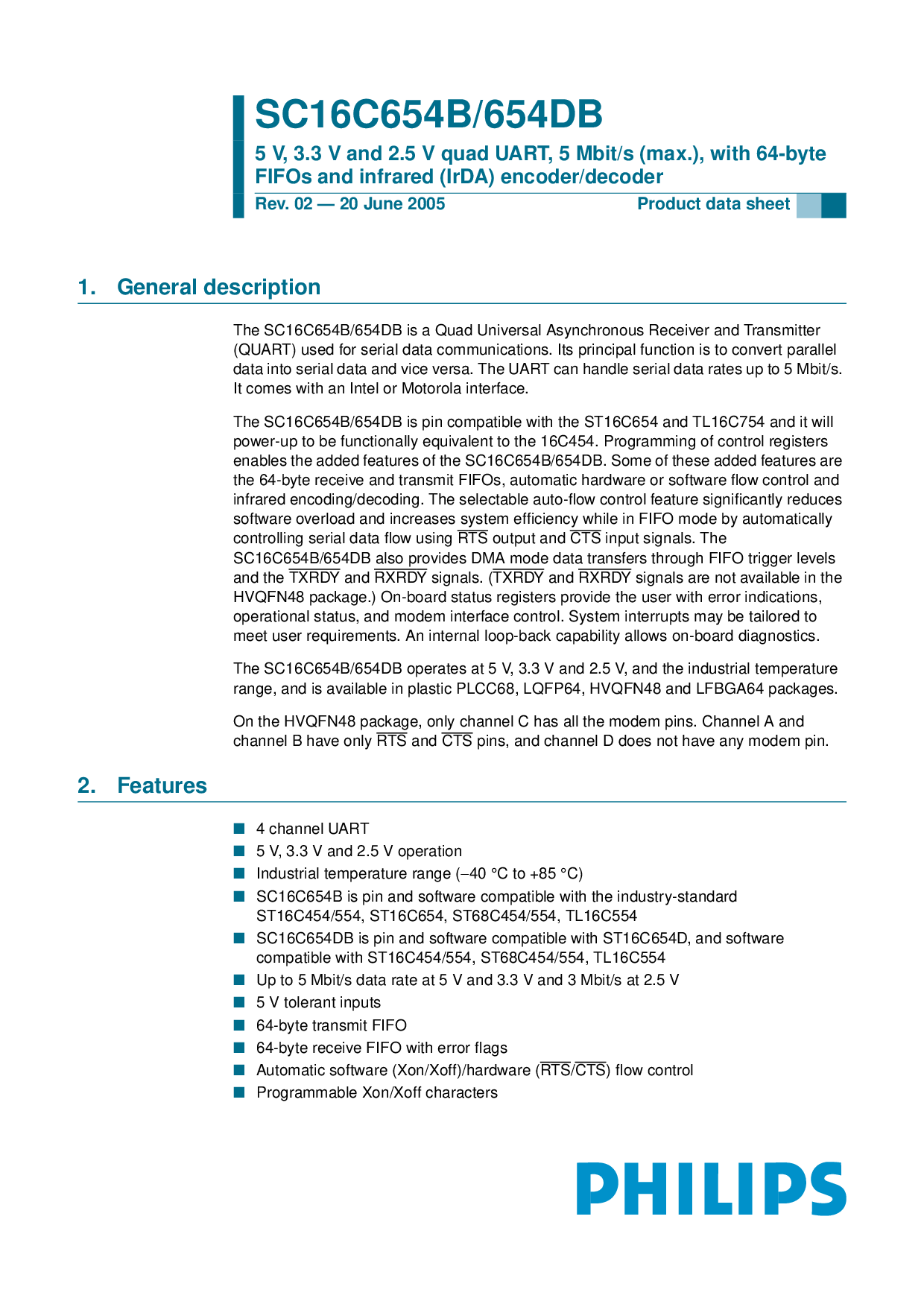

sc16c654b/654db
5 v, 3.3 v 和 2.5 v 四边形 uart, 5 mbit/s (max.), 与 64-byte
fifos 和 红外线 (irda) 编码器/解码器
rev. 02 — 20 六月 2005 产品 数据 工作表
