TSC8051C1
rev. d (14 jan. 97)
1
matra mhs

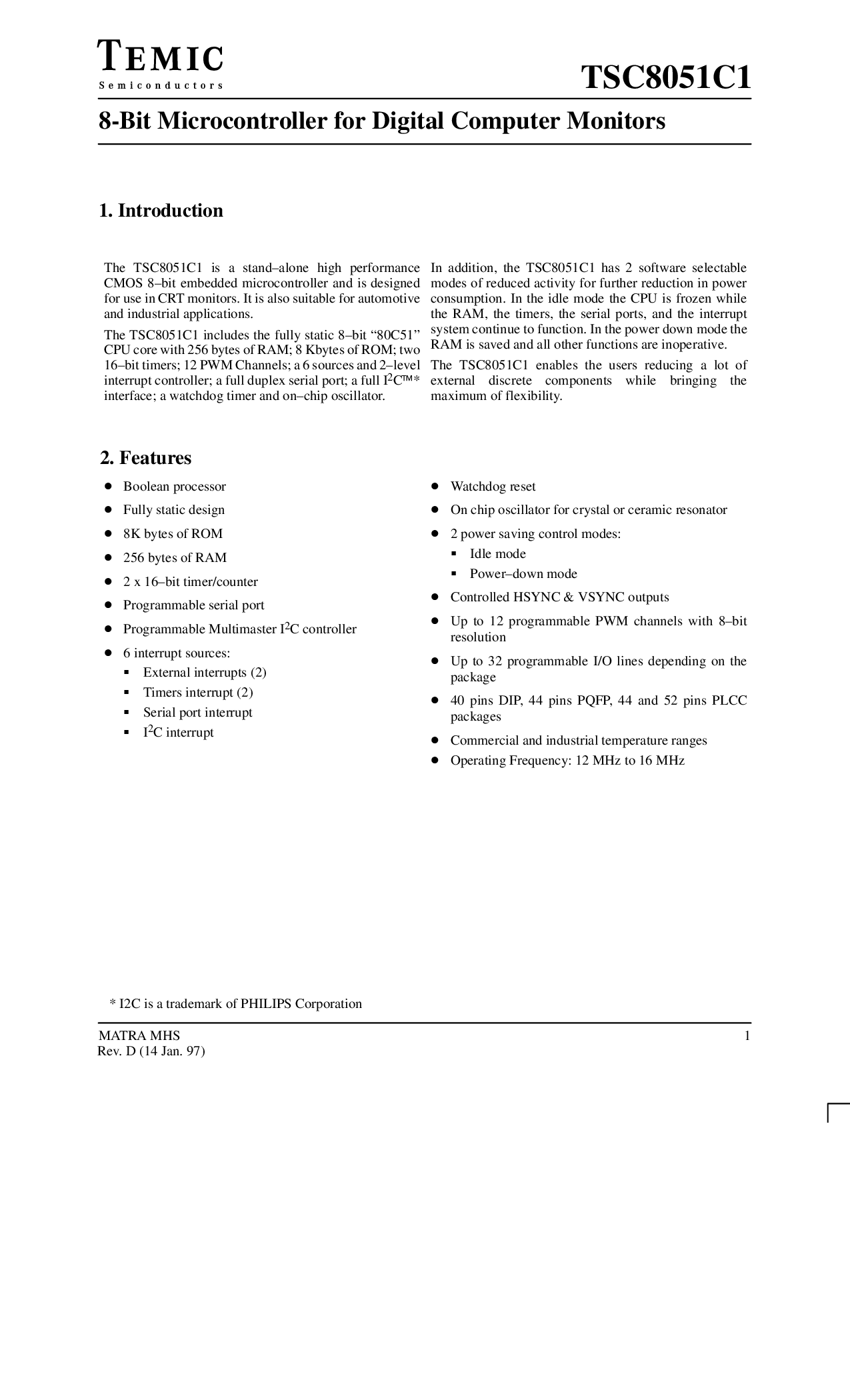

1. 导言
这 tsc8051c1 是 一个 stand–alone 高 业绩
cmos 8–bit 嵌入式 微控制器 和 是 设计
用于 使用 入点 crt 显示器. 它 是 也 适合 用于 汽车
和 工业 应用程序.
这 tsc8051c1 包括 这 完全 静态 8–bit “80c51”
cpu 核心 与 256 字节数 的 ram; 8 千字节 的 rom; 两个
16–bit 计时器; 12 pwm 频道; 一个 6 来源 和 2–level
中断 控制器; 一个 已满 双工 串行 港口; 一个 已满 我
2
c
*
接口; 一个 看门狗 计时器 和 片上 振荡器.
入点 加法, 这 tsc8051c1 有 2 软件 可选择
模式 的 减少 活动 用于 进一步 减少 入点 电源
消费. 入点 这 慢车 模式 这 cpu 是 冻结 同时
这 ram, 这 计时器, 这 串行 端口, 和 这 中断
系统 继续 至 功能. 入点 这 电源 向下 模式 这
ram 是 已保存 和 全部 其他 功能 是 不工作.
这 tsc8051c1 启用 这 用户 减少 一个 批号 的
外部 离散 组件 同时 带来 这
最大值 的 灵活性.
2. 特点
boolean 处理器
完全 静态 设计
8k 字节数 的 rom
256 字节数 的 ram
2 x 16–bit 计时器/计数器
可编程 串行 港口
可编程 多主控 我
2
c 控制器
6 中断 来源:
外部 中断 (2)
计时器 中断 (2)
串行 港口 中断
我
2
c 中断
看门狗 重置
开启 芯片 振荡器 用于 水晶 或 陶瓷 谐振器
2 电源 正在保存 控制 模式:
慢车 模式
掉电 模式
受控 hsync &放大器; vsync 产出
向上 至 12 可编程 pwm 频道 与 8–bit
分辨率
向上 至 32 可编程 我/o 线条 取决于 开启 这
包装
40 针脚 倾角, 44 针脚 pqfp, 44 和 52 针脚 plcc
软件包
商业 和 工业 温度 范围
操作 频率: 12 mhz 至 16 mhz
8-有点 微控制器 用于 数字 计算机 显示器
