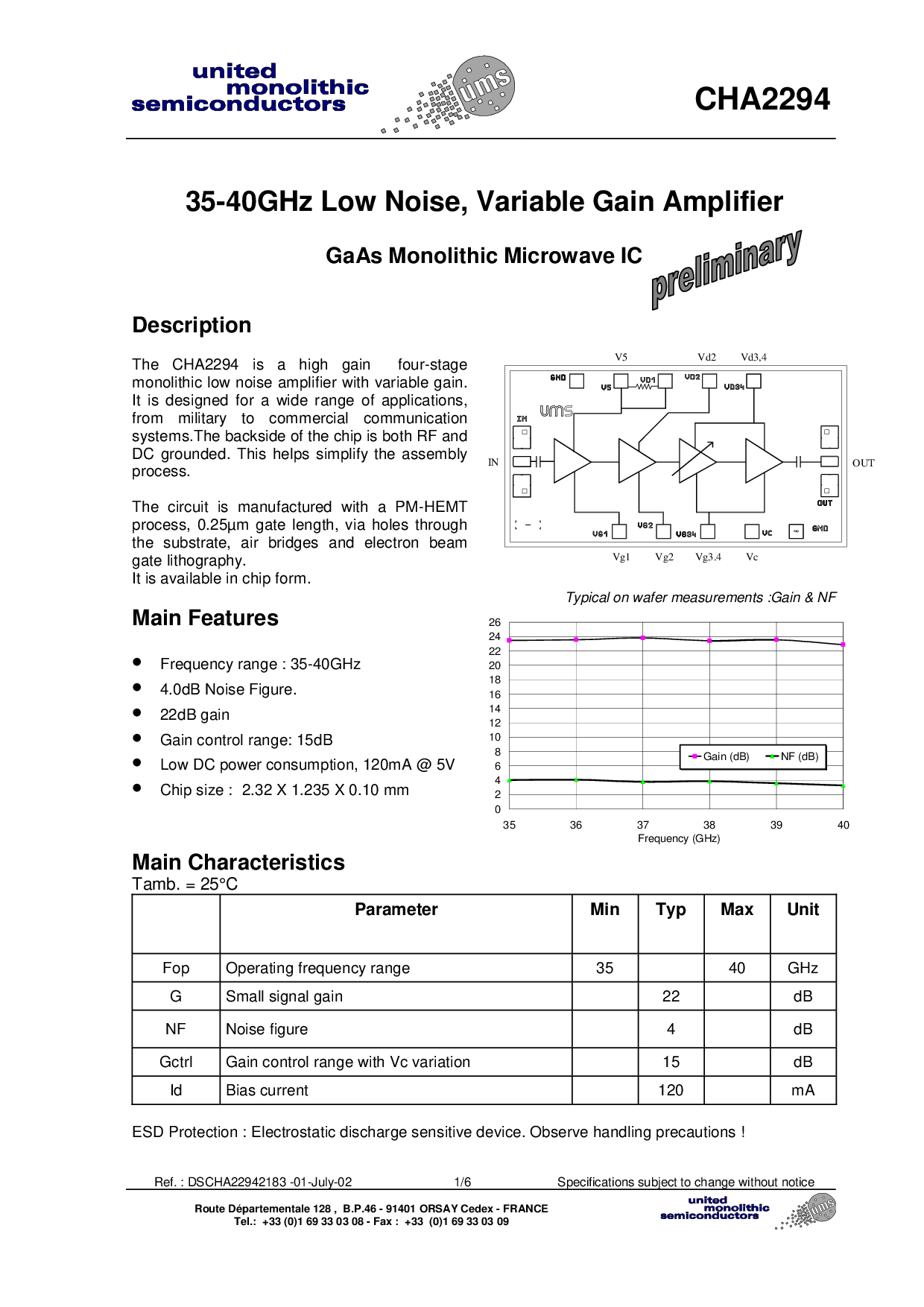

CHA2294
参考. : dscha22942183 -01-july-02 1/6 规格 主题 至 变更 无 通知
路线 départementale 128 , b.p.46 - 91401 orsay cedex - 法国
电话.: +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
35-40ghz 低 噪声, 变量 增益 放大器
gaas 单片 微波炉 集成电路
描述
这 cha2294 是 一个 高 增益 四阶段
单片 低 噪声 放大器 与 变量 增益.
它 是 设计 用于 一个 宽 范围 的 应用程序,
从 军事 至 商业 通信
系统.这 背面 的 这 芯片 是 两者都有 rf 和
直流 接地. 这个 帮助 简化 这 总成
流程.
这 电路 是 已制造 与 一个 下午-hemt
流程, 0.25µm 闸门 长度, 通过 孔 通过
这 基材, 空气 桥梁 和 电子 梁
闸门 lithography.
它 是 可用 入点 芯片 窗体.
主 特点
•
频率 范围 : 35-40ghz
•
4.0db 噪声 图.
•
22db 增益
•
增益 控制 范围: 15db
•
低 直流 电源 消费, 120ma @ 5v
•
芯片 尺寸 :2.32 x 1.235 x 0.10 mm
v5 vd2 vd3,4
vg1 vg2 vg3.4 vc
出点
入点
典型 开启 晶圆 测量 :增益 &放大器; nf
主 特性
tamb. = 25°c
参数 最小 典型值 最大值 单位
Fop 操作 频率 范围 35 40 GHz
g 小 信号 增益 22 db
nf 噪声 图 4 db
Gctrl 增益 控制 范围 与 vc 变化 15 db
id 偏差 电流 120 ma
esd 保护 : 静电 放电 敏感 设备. 观察 搬运 注意事项 !
0
2
4
6
8
10
12
14
16
18
20
22
24
26
35 36 37 38 39 40
频率 (ghz)
增益 (db) nf (db)
