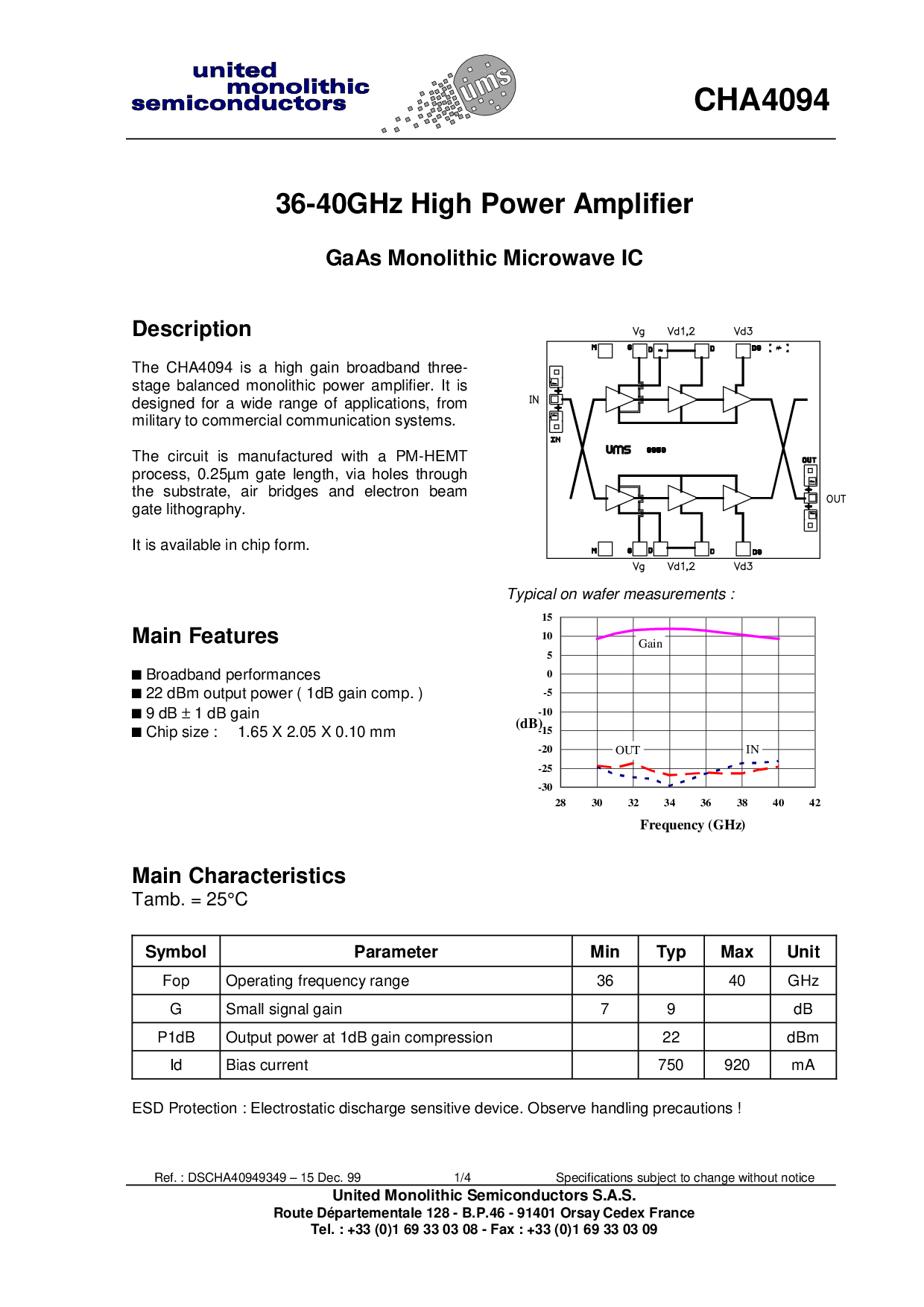

CHA4094
参考. : dscha40949349 – 15 12月. 99 1/4 规格 主题 至 变更 无 通知
联合的 单片 半导体 s.一个.s.
路线 départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
36-40ghz 高 power 放大器
gaas 单片 微波炉 集成电路
描述
这 cha4094 是 一个 高 增益 宽带 三个-
舞台 平衡式 单片 电源 放大器. 它 是
设计 用于 一个 宽 范围 的 应用程序, 从
军事 至 商业 通信 系统.
这 电路 是 已制造 与 一个 下午-hemt
流程, 0.25µm 闸门 长度, 通过 孔 通过
这 基材, 空气 桥梁 和 电子 梁
闸门 lithography.
它 是 可用 入点 芯片 窗体.
主 特点
■
宽带 演出
■
22 dbm 输出 电源 ( 1db 增益 比较. )
■
9 db
±
1 db 增益
■
芯片 尺寸 : 1.65 x 2.05 x 0.10 mm
典型 开启 晶圆 测量 :
-30
-25
-20
-15
-10
-5
0
5
10
15
28 30 32 34 36 38 40 42
频率 (ghz)
(db)
增益
入点
出点
主 特性
tamb. = 25°c
符号 参数 最小 典型值 最大值 单位
Fop 操作 频率 范围 36 40 GHz
g 小 信号 增益 7 9 db
P1dB 输出 电源 在 1db 增益 压缩 22 dBm
id 偏差 电流 750 920 ma
esd 保护 : 静电 放电 敏感 设备. 观察 搬运 注意事项 !
