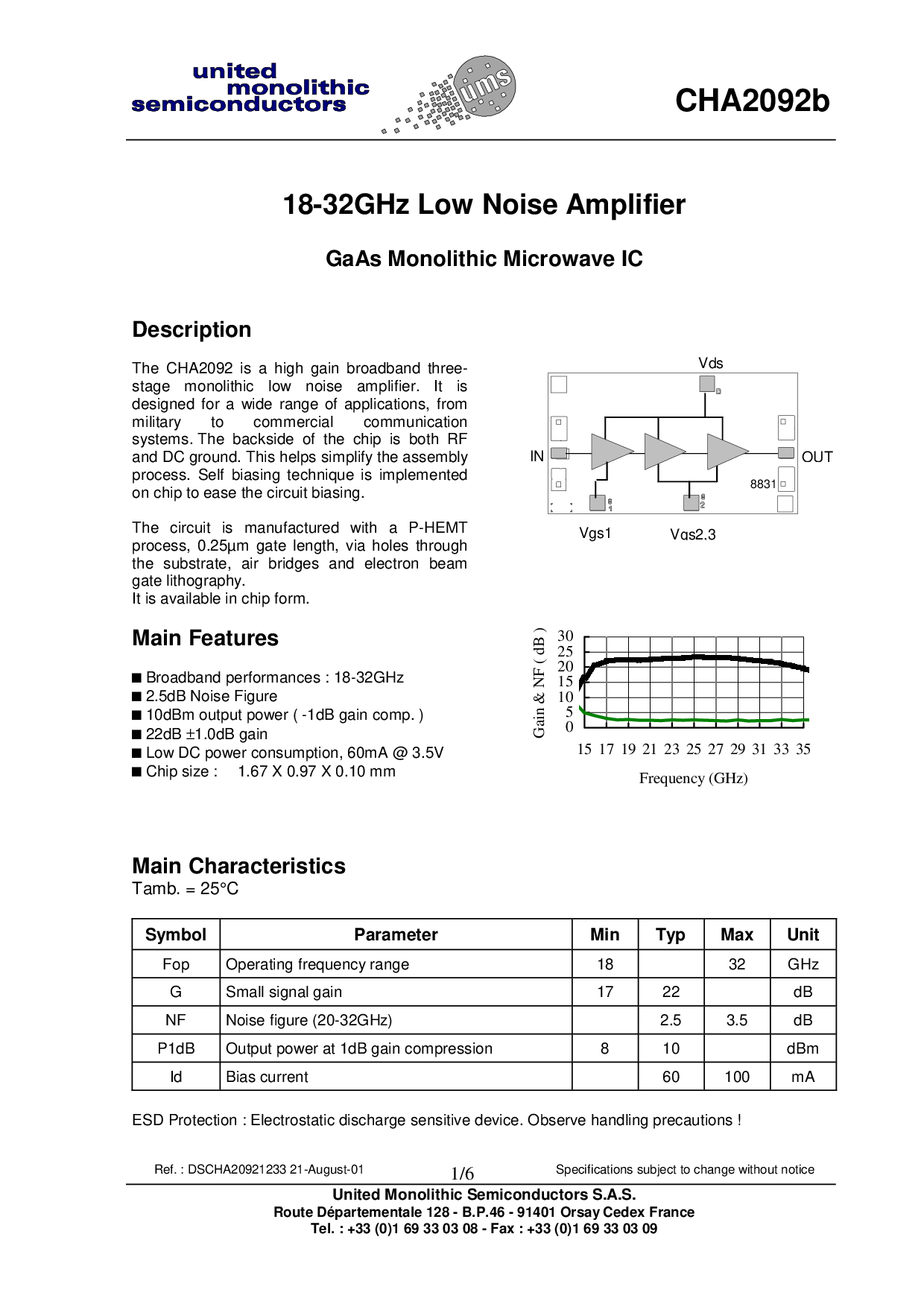

CHA2092b
参考. : dscha20921233 21-8月-01
1/6
规格 主题 至 变更 无 通知
联合的 单片 半导体 s.一个.s.
路线 départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
18-32ghz 低噪声 放大器
gaas 单片 微波炉 集成电路
描述
这 cha2092 是 一个 高 增益 宽带 三个-
舞台 单片 低 噪声 放大器. 它 是
设计 用于 一个 宽 范围 的 应用程序, 从
军事 至 商业 通信
系统. 这 背面 的 这 芯片 是 两者都有 rf
和 直流 接地. 这个 帮助 简化 这 总成
流程. 自我 偏置 技术 是 已实施
开启 芯片 至 轻松 这 电路 偏置.
这 电路 是 已制造 与 一个 p-hemt
流程, 0.25µm 闸门 长度, 通过 孔 通过
这 基材, 空气 桥梁 和 电子 梁
闸门 lithography.
它 是 可用 入点 芯片 窗体.
主 特点
■
宽带 演出 : 18-32ghz
■
2.5db 噪声 图
■
10dbm 输出 电源 ( -1db 增益 比较. )
■
22dB
±
1.0db 增益
■
低 直流 电源 消费, 60ma @ 3.5v
■
芯片 尺寸 : 1.67 x 0.97 x 0.10 mm
Vgs1
v
gs2,3
Vds
入点
出点
8831
0
5
10
15
20
25
30
15 17 19 21 23 25 27 29 31 33 35
频率 (ghz)
增益 &放大器; nf ( db )
主 特性
tamb. = 25°c
符号 参数 最小 典型值 最大值 单位
Fop 操作 频率 范围 18 32 GHz
g 小 信号 增益 17 22 db
nf 噪声 图 (20-32ghz) 2.5 3.5 db
P1dB 输出 电源 在 1db 增益 压缩 8 10 dBm
id 偏差 电流 60100 ma
esd 保护 : 静电 放电 敏感 设备. 观察 搬运 注意事项 !
