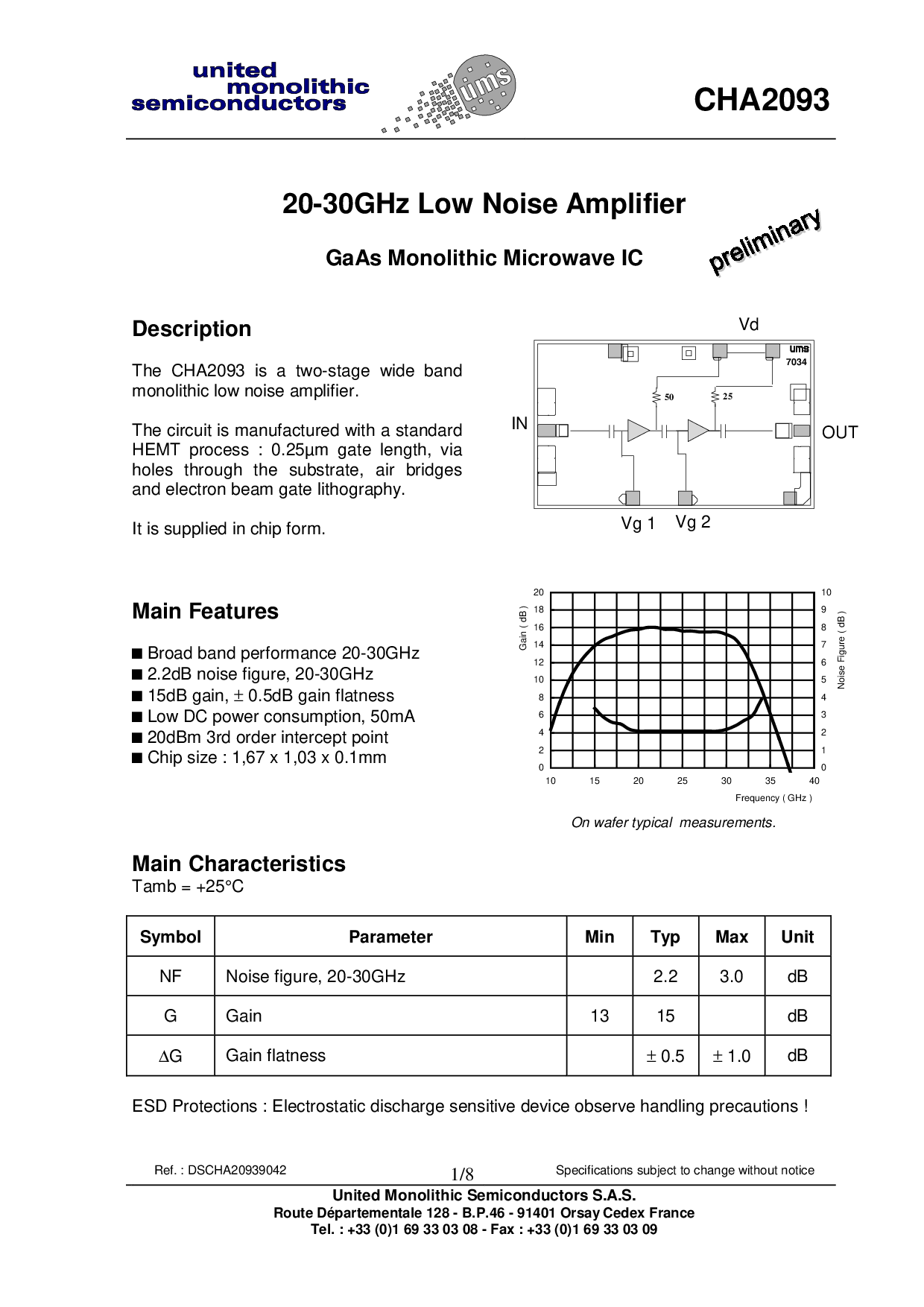

CHA2093
参考. : dscha20939042
1/8
规格 主题 至 变更 无 通知
联合的 单片 半导体 s.一个.s.
路线 départementale 128 - b.p.46 - 91401 orsay cedex 法国
电话. : +33 (0)1 69 33 03 08 - 传真 : +33 (0)1 69 33 03 09
20-30ghz 低噪声 放大器
gaas 单片 微波炉 集成电路
描述
这 cha2093 是 一个 两阶段 宽 乐队
单片 低 噪声 放大器.
这 电路 是 已制造 与 一个 标准
hemt 流程 : 0.25µm 闸门 长度, 通过
孔 通过 这 基材, 空气 桥梁
和 电子 梁 闸门 lithography.
它 是 提供的 入点 芯片 窗体.
主 特点
■
广泛的 乐队 业绩 20-30ghz
■
2.2db 噪声 图, 20-30ghz
■
15db 增益,
±
0.5db 增益 平整度
■
低 直流 电源 消费, 50ma
■
20dbm 3rd 订单 截距 点
■
芯片 尺寸 : 1,67 x 1,03 x 0.1mm
入点
出点
vg 1
vg 2
25
50
Vd
7034
0
2
4
6
8
10
12
14
16
18
20
10 15 20 25 30 35 40
频率 ( ghz )
增益 ( db )
0
1
2
3
4
5
6
7
8
9
10
噪声 图 ( db )
开启 晶圆 典型 测量.
主 特性
tamb = +25°c
符号 参数 最小 典型值 最大值 单位
nf 噪声 图, 20-30ghz 2.2 3.0 db
GGain 1315 db
∆
g
增益 平整度
±
0.5
±
1.0
db
esd 保护 : 静电 放电 敏感 设备 观察 搬运 注意事项 !
