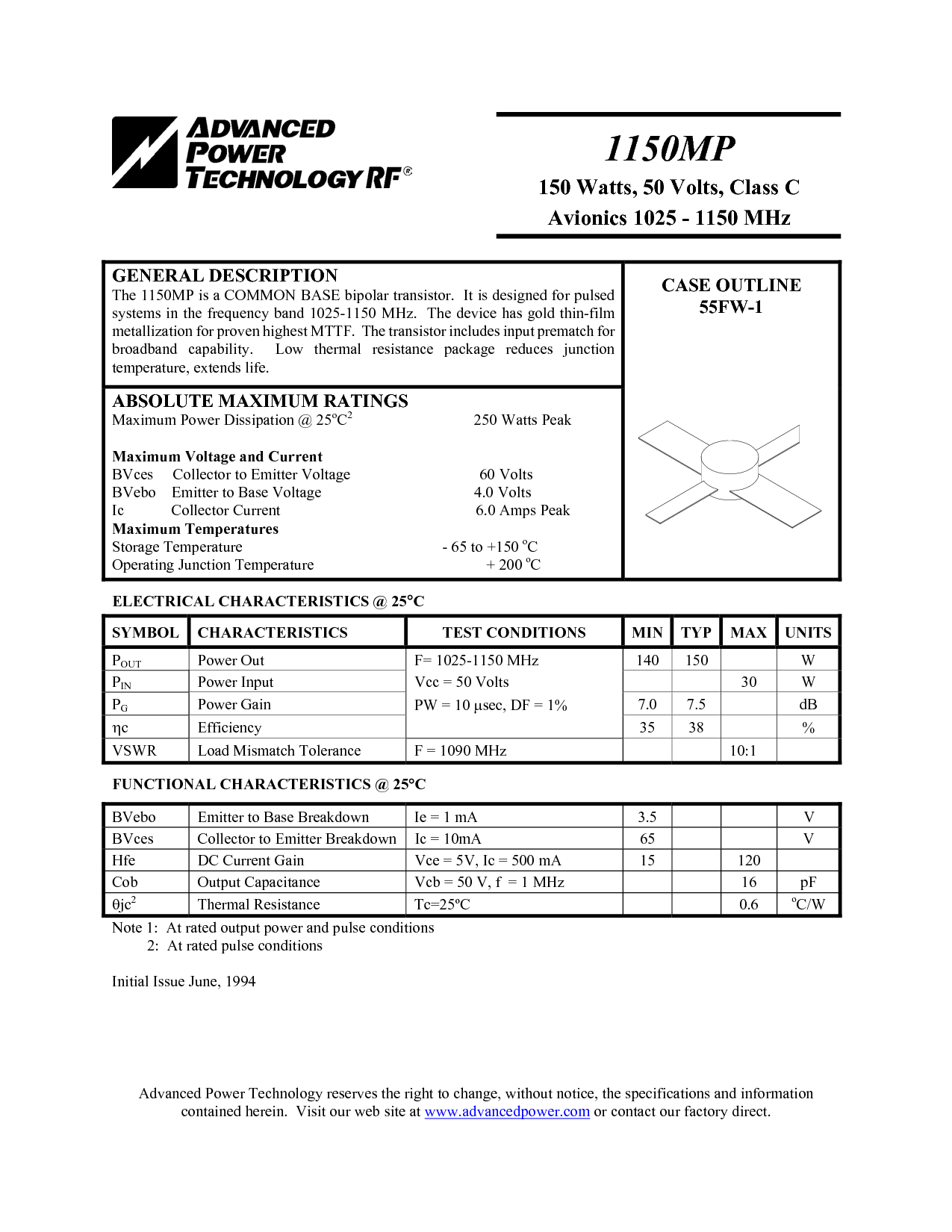

1150MP
150 瓦特, 50 伏特, 类 c
航空电子设备 1025 - 1150 mhz
概述 描述
这 1150mp 是 一个 普通 底座 双极性 晶体管. 它 是 设计 用于 脉冲
系统 入点 这 频率 乐队 1025-1150 mhz. 这 设备 有 黄金 薄膜
金属化 用于 经过验证 最高 mttf. 这 晶体管 包括 输入 prematch 用于
宽带 能力. 低 热 电阻 包装 减少 接合点
温度, 扩展 生活.
案例 大纲
55fw-1
绝对 最大值 额定值
最大值 电源 耗散 @ 25
o
c
2
250 瓦特 峰值
最大值 电压 和 电流
bvces 收集器 至 发射器 电压 60 伏特
bvebo 发射器 至 底座 电压 4.0 伏特
集成电路 收集器 电流6.0 安培数 峰值
最大值 温度
存储 温度 - 65 至 +150
o
c
操作 接合点 温度 + 200
o
c
电气 特性 @ 25
°
c
符号 特性 测试一下 条件 最小 典型值 最大值 单位
p
出点
电源 出点 f= 1025-1150 mhz 140 150 w
p
入点
电源 输入 vcc = 50 伏特
30 w
p
g
电源 增益
pw = 10
µ
秒, df = 1%
7.0 7.5 db
η
c
效率 35 38 %
VSWR
荷载 不匹配 公差 f = 1090 mhz 10:1
功能 特性 @ 25
°
c
BVebo
发射器 至 底座 击穿
ie = 1 ma 3.5 v
BVces
收集器 至 发射器 击穿 集成电路 = 10ma 65 v
Hfe
直流 电流 增益 vce = 5v, 集成电路 = 500 ma 15 120
Cob
输出 电容 vcb = 50 v, f = 1 mhz 16 pf
θ
jc
2
热 电阻 Tc=25ºC 0.6
o
c/w
备注 1: 在 额定 输出 电源 和 脉冲 条件
2: 在 额定 脉冲 条件
初始 问题 六月, 1994
高级 电源 技术 储备金 这 右侧 至 变更, 无 通知, 这 规格 和 信息
包含 此处. 参观 我们的 web 现场 在www.advancedpower.com
或 联系人 我们的 工厂 直接.
