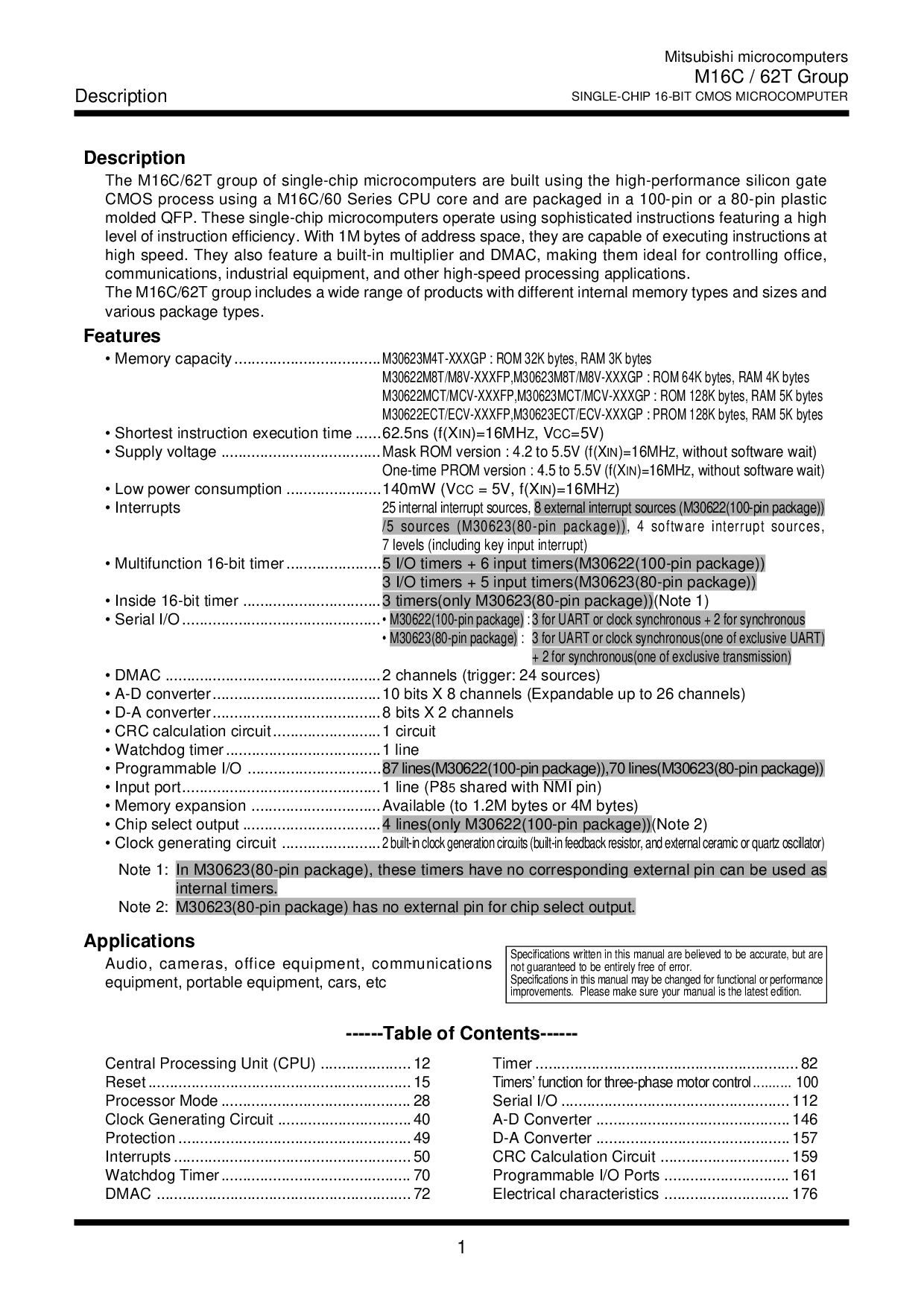

mitsubishi 微型计算机
m16c / 62t 集团
单芯片 16-有点 cmos 微型计算机
描述
------表 的 内容------
描述
这 m16c/62t 集团 的 单芯片 微型计算机 是 已建成 使用 这 高性能 硅 闸门
cmos 流程 使用 一个 m16c/60 系列 cpu 核心 和 是 已打包 入点 一个 100-管脚 或 一个 80-管脚 塑料
模制 qfp. 这些 单芯片 微型计算机 操作 使用 复杂的 说明 特色 一个 高
水平 的 说明书 效率. 与 1m 字节数 的 地址 空间, 他们 是 有能力 的 执行 说明 在
高 速度. 他们 也 功能 一个 内置 乘数 和 dmac, 制作 他们 理想 用于 控制 办公室,
通信, 工业 设备, 和 其他 高速 加工 应用程序.
这 m16c/62t 集团 包括 一个 宽 范围 的 产品 与 不同的 内部 记忆 类型 和 尺码 和
各种 包装 类型.
特点
• 记忆 容量..................................
m30623m4t-xxxgp : rom 32k 字节数, ram 3k 字节数
m30622m8t/m8v-xxxfp,m30623m8t/m8v-xxxgp : rom 64k 字节数, ram 4k 字节数
m30622mct/mcv-xxxfp,m30623mct/mcv-xxxgp : rom 128k 字节数, ram 5k 字节数
m30622ect/ecv-xxxfp,m30623ect/ecv-xxxgp : 舞会 128k 字节数, ram 5k 字节数
• 最短 说明书 执行 时间 ......62.5ns (f(x
入点
)=16mh
z
, v
抄送
=5v)
• 供应 电压 .....................................
面具 rom 版本 : 4.2 至 5.5v (f(x
入点
)=16mh
z
, 无 软件 等待)
一次性 舞会 版本 : 4.5 至 5.5v (f(x
入点
)=16mh
z
, 无 软件 等待)
• 低 电源 消费 ......................140mw (v
抄送
= 5v, f(x
入点
)=16mh
z
)
• 中断
25 内部 中断 来源, 8 外部 中断 来源 (m30622(100-管脚 包装))
/5 来源 (m30623(80-管脚 包装)), 4 软件 中断 来源,
7 级别 (包括 钥匙 输入 中断)
• 多功能 16-有点 计时器 ......................5 我/o 计时器 + 6 输入 计时器(m30622(100-管脚 包装))
3 我/o 计时器 + 5 输入 计时器(m30623(80-管脚 包装))
• 内部 16-有点 计时器 ................................3 计时器(仅 m30623(80-管脚 包装))(备注 1)
• 串行 我/o ..............................................
• m30622(100-管脚 包装) : 3 用于 uart 或 时钟 同步 + 2 用于 同步
• m30623(80-管脚 包装) : 3 用于 uart 或 时钟 同步(一个 的 独占 uart)
+ 2 用于 同步(一个 的 独占 变速器)
• dmac ..................................................2 频道 (触发器: 24 来源)
• 一个-d 变频器.......................................10 比特 x 8 频道 (expandable 向上 至 26 频道)
• d-一个 变频器.......................................8 比特 x 2 频道
• crc 计算 电路.........................1 电路
• 看门狗 计时器....................................1 线
• 可编程 我/o ...............................87 线条(m30622(100-管脚 包装)),70 线条(m30623(80-管脚 包装))
• 输入 港口..............................................
_______
1 线 (p8
5
共享 与 nmi 管脚)
• 记忆 扩展 ..............................可用 (至 1.2m 字节数 或 4m 字节数)
• 芯片 选择 输出 ................................4 线条(仅 m30622(100-管脚 包装))(备注 2)
• 时钟 生成 电路 .......................
2 内置 时钟 世代 电路 (已建成-入点 反馈 电阻, 和 外部 陶瓷 或 石英 振荡器)
备注 1: 入点 m30623(80-管脚 包装), 这些 计时器 有 否 相应的 外部 管脚 可以 是 已使用 作为
内部 计时器.
备注 2: m30623(80-管脚 包装) 有 否 外部 管脚 用于 芯片 选择 输出.
应用程序
音频, 摄像头, 办公室 设备, 通信
设备, 便携式 设备, cars, 等等
中央 加工 单位 (cpu) ..................... 12
重置 ............................................................. 15
处理器 模式 ............................................ 28
时钟 生成 电路 ............................... 40
保护 ...................................................... 49
中断 ....................................................... 50
看门狗 计时器............................................ 70
DMAC ........................................................... 72
规格 书面 入点 这个 手册 是 相信 至 是 准确, 但是 是
不 保证 至 是 完全 免费 的 错误.
规格 入点 这个 手册 将 是 已更改 用于 功能 或 业绩
改进. 请 制造 当然 你的 手册 是 这 最新 版本.
计时器 ............................................................. 82
计时器’ 功能 用于 三相 电机 控制 .......... 100
串行 我/o ..................................................... 112
一个-d 变频器 ............................................. 146
d-一个 变频器 ............................................. 157
crc 计算 电路 .............................. 159
可编程 我/o 端口 ............................. 161
电气 特性 ............................. 176
