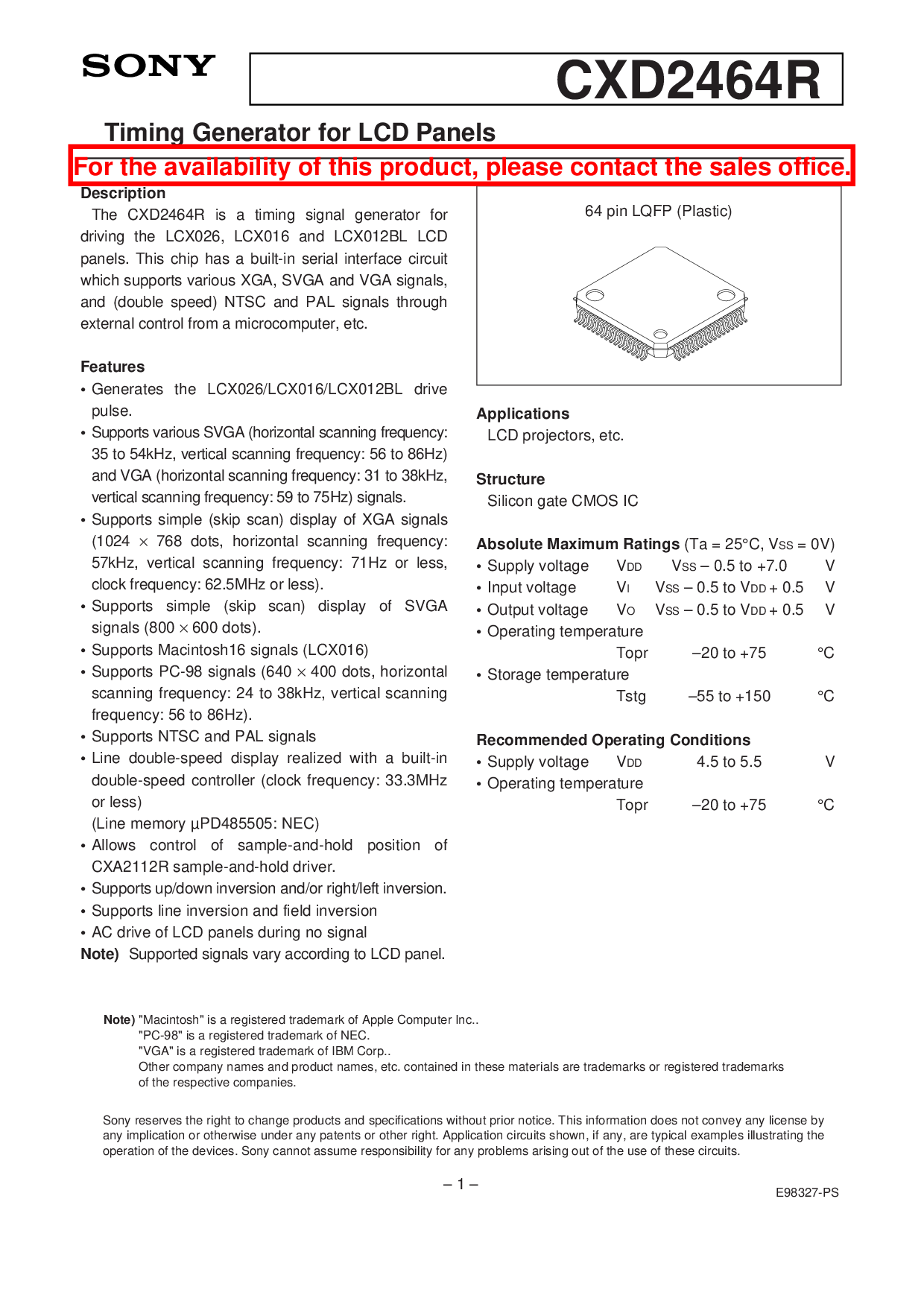

计时 发电机 用于 lcd 面板
描述
这 cxd2464r 是 一个 计时 信号 发电机 用于
驾驶 这 lcx026, lcx016 和 lcx012bl lcd
面板. 这个 芯片 有 一个 内置 串行 接口 电路
哪个 支架 各种 xga, svga 和 vga 信号,
和 (双 速度) ntsc 和 pal 信号 通过
外部 控制 从 一个 微型计算机, 等
特点
•
生成 这 lcx026/lcx016/lcx012bl 驱动器
脉冲.
•
支架 各种 svga (水平 正在扫描 频率:
35 至 54khz, 垂直 正在扫描 频率: 56 至 86hz)
和 vga (水平 正在扫描 频率: 31 至 38khz,
垂直 正在扫描 频率: 59 至 75hz) 信号.
•
支架 简单 (跳过 扫描) 显示 的 xga 信号
(1024
×
768 圆点, 水平 正在扫描 频率:
57khz, 垂直 正在扫描 频率: 71hz 或 较少,
时钟 频率: 62.5mhz 或 较少).
•
支架 简单 (跳过 扫描)显示 的 svga
信号 (800
×
600 圆点).
•
支架 macintosh16 信号 (lcx016)
•
支架 pc-98 信号 (640
×
400 圆点, 水平
正在扫描 频率: 24 至 38khz, 垂直 正在扫描
频率: 56 至 86hz).
•
支架 ntsc 和 pal 信号
•
线 双-速度 显示 已实现 与 一个 内置
双-速度 控制器 (时钟 频率: 33.3mhz
或 较少)
(线 记忆 µpd485505: nec)
•
允许 控制 的 采样和保持 位置 的
cxa2112r 采样和保持 驾驶员.
•
支架 向上/向下 反演 和/或 右侧/左 反演.
•
支架 线 反演 和 字段 反演
•
交流电 驱动器 的 lcd 面板 期间 否 信号
备注)
支持 信号 变化 根据 至 lcd 面板.
应用程序
lcd projectors, 等
结构
硅 闸门 cmos 集成电路
绝对 最大值 额定值
(助教 = 25°c, v
ss
= 0v)
•
供应 电压 v
dd
v
ss
– 0.5 至 +7.0 v
•
输入 电压 v
我
v
ss
– 0.5 至 v
dd
+ 0.5 v
•
输出 电压 v
o
v
ss
– 0.5 至 v
dd
+ 0.5 v
•
操作 温度
Topr –20 至 +75 °C
•
存储 温度
Tstg –55 至 +150 °C
推荐 操作 条件
•
供应 电压 v
dd
4.5 至 5.5 v
•
操作 温度
Topr –20 至 +75 °C
– 1 –
e98327-ps
sony 储备金 这 右侧 至 变更 产品 和 规格 无 之前 通知. 这个 信息 是否 不 传达 任何 许可证 由
任何 蕴涵 或 否则 下 任何 专利 或 其他 右侧. 应用程序 电路 显示, 如果 任何, 是 典型 示例 说明 这
操作 的 这 设备. sony 不能 假设 责任 用于 任何 问题 产生 出点 的 这 使用 的 这些 电路.
CXD2464R
64 管脚 lqfp (塑料)
备注)
"macintosh" 是 一个 已注册 商标 的 apple 计算机 股份有限公司..
"pc-98" 是 一个 已注册 商标 的 nec.
"vga" 是 一个 已注册 商标 的 ibm corp..
其他 公司 姓名 和 产品 姓名, 等 包含 入点 这些 材料 是 商标 或 已注册 商标
的 这 各自 公司.
用于 这 可用性 的 这个 产品, 请 联系人 这 销售 办公室.
