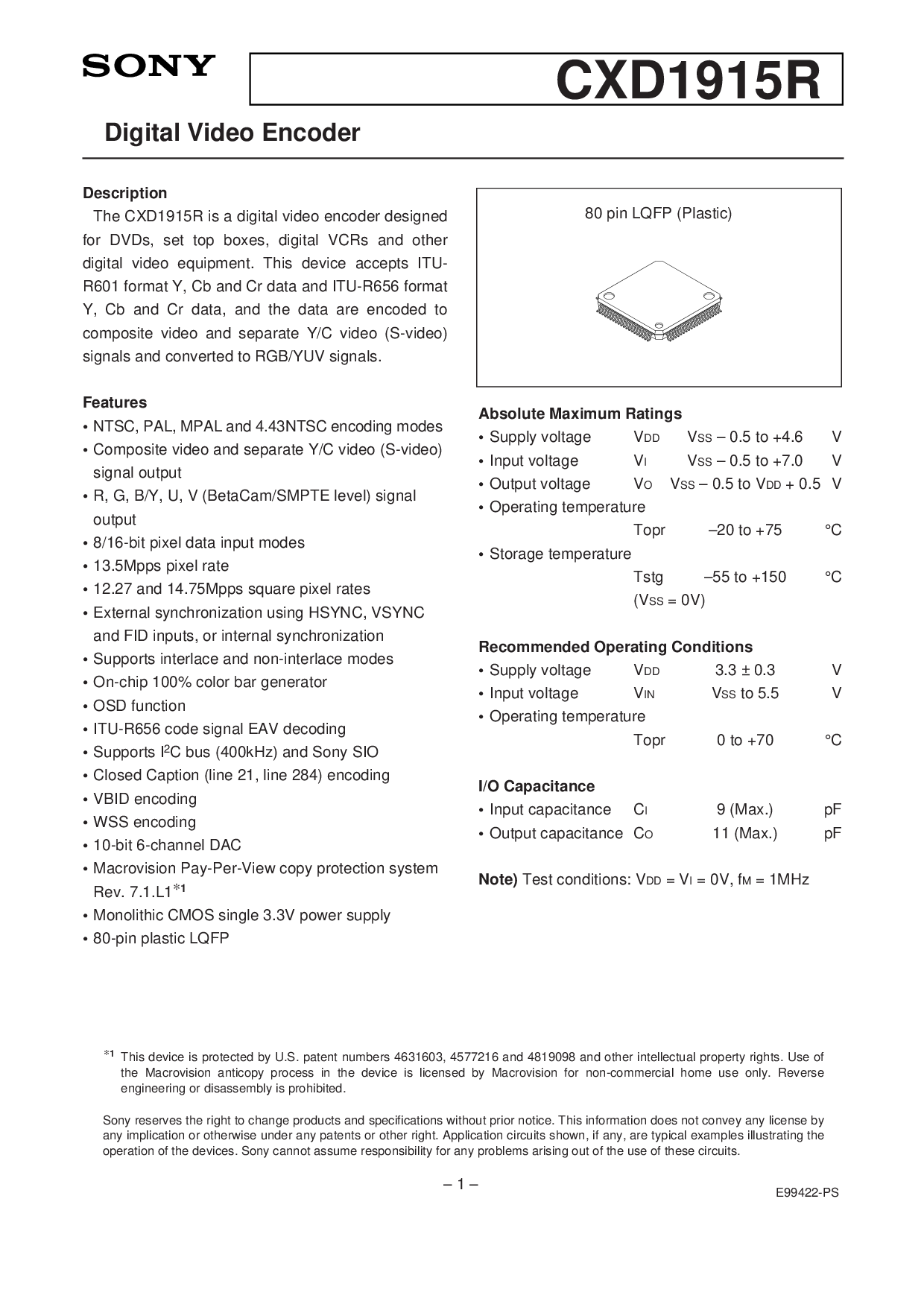

数字 视频 编码器
描述
这 cxd1915r 是 一个 数字 视频 编码器 设计
用于 dvds, 设置 顶部 盒子, 数字 vcrs 和 其他
数字 视频 设备. 这个 设备 接受 itu-
r601 格式 y, cb 和 cr 数据 和 itu-r656 格式
y, cb 和 cr 数据, 和 这 数据 是 已编码 至
复合材料 视频 和 分开 y/c 视频 (s-视频)
信号 和 已转换 至 rgb/yuv 信号.
特点
•
ntsc, pal, mpal 和 4.43ntsc 编码 模式
•
复合材料 视频 和 分开 y/c 视频 (s-视频)
信号 输出
•
右, g, b/y, u, v (betacam/smpte level) 信号
输出
•
8/16-有点 像素 数据 输入 模式
•
13.5mpps 像素 费率
•
12.27 和 14.75mpps 方块字 像素 费率
•
外部 同步 使用 hsync, vsync
和 fid 输入, 或 内部 同步
•
支架 interlace 和 非-interlace 模式
•
片上 100% 颜色 酒吧 发电机
•
osd 功能
•
itu-r656 代码 信号 eav 解码
•
支架 我
2
c 总线 (400khz) 和 sony sio
•
已关闭 标题 (线 21, 线 284) 编码
•
vbid 编码
•
wss 编码
•
10-有点 6-频道 dac
•
macrovision 按次付费 复制 保护 系统
rev. 7.1.l1
∗
1
•
单片 cmos 单独 3.3v 电源 供应
•
80-管脚 塑料 lqfp
绝对 最大值 额定值
•
供应 电压 v
dd
v
ss
– 0.5 至 +4.6 v
•
输入 电压 v
我
v
ss
– 0.5 至 +7.0 v
•
输出 电压 v
o
v
ss
– 0.5 至 v
dd
+ 0.5 v
•
操作 温度
Topr –20 至 +75 °C
•
存储 温度
Tstg –55 至 +150 °C
(v
ss
= 0v)
推荐 操作 条件
•
供应 电压 v
dd
3.3 ± 0.3 v
•
输入 电压 v
入点
v
ss
至 5.5 v
•
操作 温度
Topr 0 至 +70 °C
我/o 电容
•
输入 电容 c
我
9 (最大值.) pf
•
输出 电容 c
o
11 (最大值.) pf
备注)
测试一下 条件: v
dd
= v
我
= 0v, f
m
= 1mhz
– 1 –
e99422-ps
sony 储备金 这 右侧 至 变更 产品 和 规格 无 之前 通知. 这个 信息 是否 不 传达 任何 许可证 由
任何 蕴涵 或 否则 下 任何 专利 或 其他 右侧. 应用程序 电路 显示, 如果 任何, 是 典型 示例 说明 这
操作 的 这 设备. sony 不能 假设 责任 用于 任何 问题 产生 出点 的 这 使用 的 这些 电路.
CXD1915R
80 管脚 lqfp (塑料)
∗
1
这个 设备 是 保护 由 u.s. 专利 编号 4631603, 4577216 和 4819098 和 其他 知识分子 财产 权利. 使用 的
这 macrovision anticopy 流程 入点 这 设备 是 许可 由 macrovision 用于 非-商业 主页 使用 仅. 反向
工程 或 拆卸 是 禁止.
