© 2000 仙童 半导体 公司 DS500362 www.fairchildsemi.com
october 2000
修订 october 2000

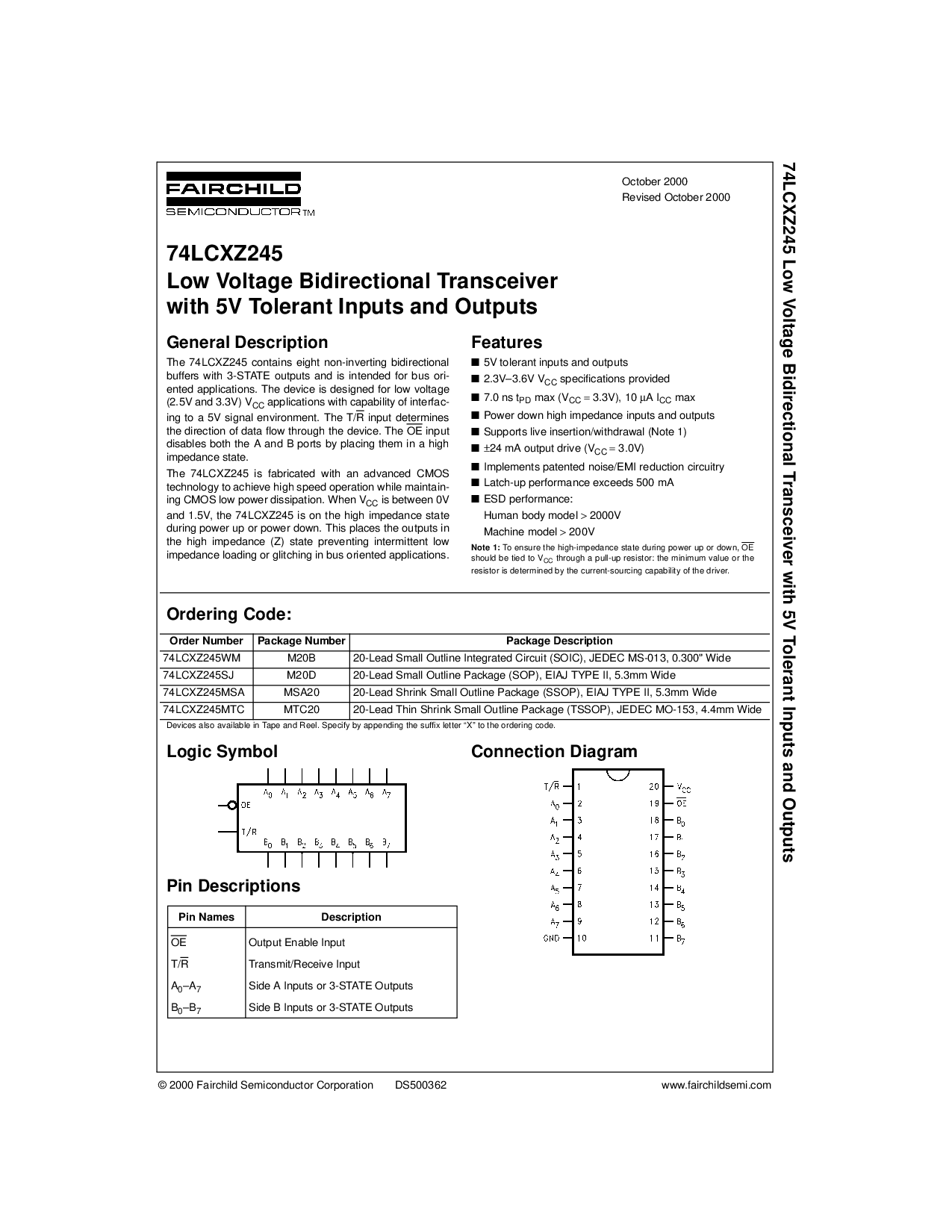

74lcxz245 低 电压 双向的 transceiver 和 5v tolerant 输入 和 输出
74LCXZ245
低 电压 双向的 transceiver
和 5v tolerant 输入 和 输出
一般 描述
这 74lcxz245 包含 第八 非-反相的 双向的
缓存区 和 3-状态 输出 和 是 将 为 总线 ori-
ented 产品. 这 设备 是 设计 为 低 电压
(2.5v 和 3.3v) v
CC
产品 和 能力 的 interfac-
ing 至 一个 5v 信号 环境. 这 t/r
输入 确定
这 方向 的 数据 流动 通过 这 设备. 这 oe
输入
使不能运转 两个都 这 一个 和 b 端口 用 放置 它们 在 一个 高
阻抗 状态.
这 74lcxz245 是 fabricated 和 一个 先进的 cmos
技术 至 达到 高 速 运作 当 维持-
ing cmos 低 电源 消耗. 当 v
CC
是 在 0v
和 1.5v, 这 74lcxz245 是 在 这 高 阻抗 状态
在 电源 向上 或者 电源 向下. 这个 places 这 输出 在
这 高 阻抗 (z) 状态 阻止 intermittent 低
阻抗 加载 或者 glitching 在 总线 朝向 产品.
特性
■
5v tolerant 输入 和 输出
■
2.3v–3.6v v
CC
规格 提供
■
7.0 ns t
PD
最大值 (v
CC
=
3.3v), 10
µ
一个 i
CC
最大值
■
电源 向下 高 阻抗 输入 和 输出
■
支持 live 嵌入/withdrawal (便条 1)
■
±
24 毫安 输出 驱动 (v
CC
=
3.0v)
■
实现 专利的 噪音/emi 减少 电路系统
■
获得-向上 效能 超过 500 毫安
■
静电释放 效能:
人 身体 模型
>
2000V
机器 模型
>
200V
便条 1:
至 确保 这 高-阻抗 状态 在 电源 向上 或者 向下, oe
应当 是 系 至 v
CC
通过 一个 拉-向上 电阻: 这 最小 值 或者 这
电阻 是 决定 用 这 电流-sourcing 能力 的 这 驱动器.
订货 代号:
设备 也 有 在 录音带 和 卷轴. 具体说明 用 appending 这 后缀 letter
“
X
”
至 这 订货 代号.
逻辑 标识
管脚 描述
连接 图解
顺序 号码 包装 号码 包装 描述
74LCXZ245WM M20B 20-含铅的 小 外形 整体的 电路 (soic), 电子元件工业联合会 ms-013, 0.300" 宽
74LCXZ245SJ M20D 20-含铅的 小 外形 包装 (sop), eiaj 类型 ii, 5.3mm 宽
74LCXZ245MSA MSA20 20-含铅的 shrink 小 外形 包装 (ssop), eiaj 类型 ii, 5.3mm 宽
74LCXZ245MTC MTC20 20-含铅的 薄的 shrink 小 外形 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
管脚 names 描述
OE
输出 使能 输入
t/r
transmit/receive 输入
一个
0
–
一个
7
一侧 一个 输入 或者 3-状态 输出
B
0
–
B
7
一侧 b 输入 或者 3-状态 输出
