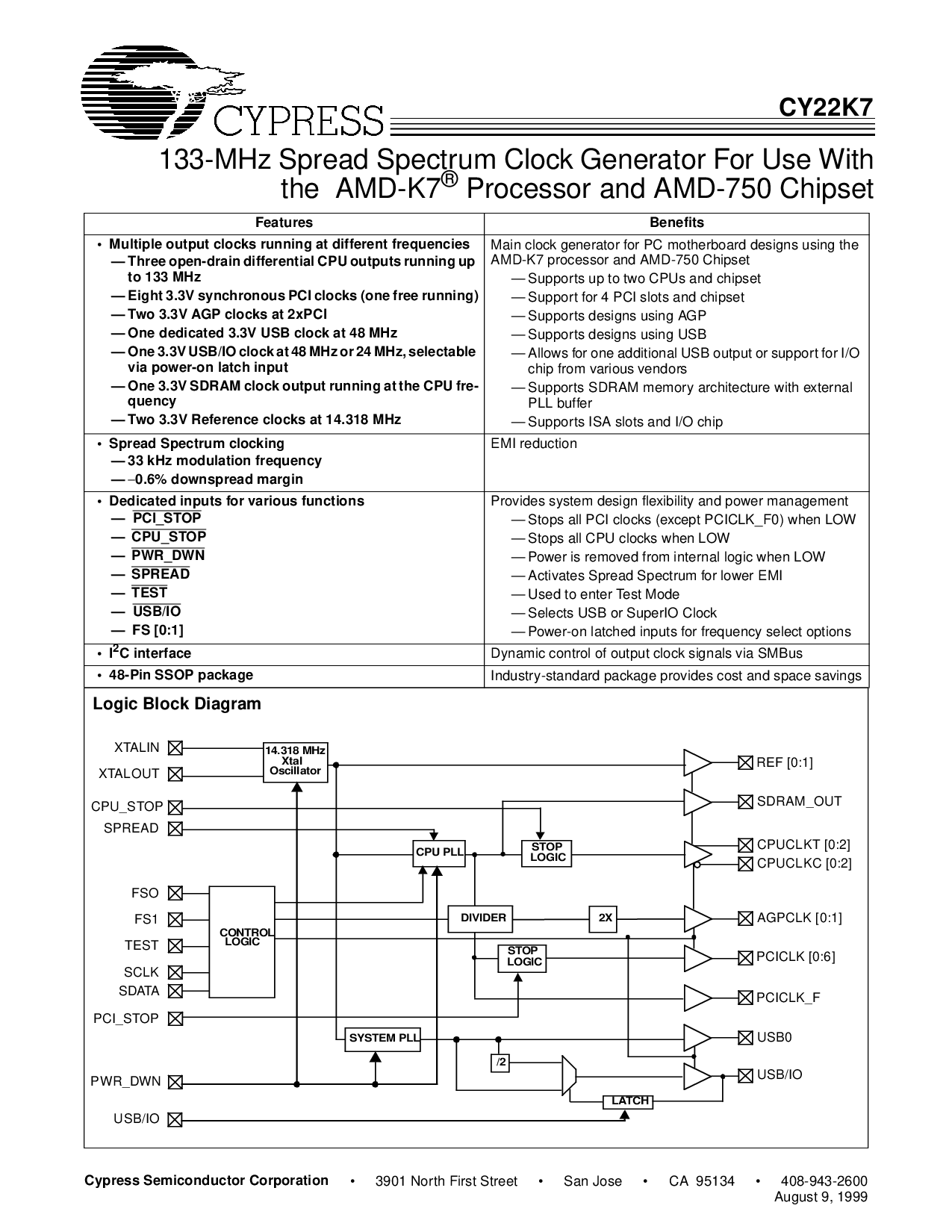

133-mhz 传播 光谱 时钟 发电机 用于 使用 与
这 amd-k7
®
处理器 和 amd-750 芯片组
CY22K7
柏树 半导体 公司
• 3901 北 第一 街道 • San Jose • ca 95134 • 408-943-2600
8月 9, 1999
特点 好处
• 多个 输出 时钟 正在运行 在 不同的 频率
— 三个 开漏极 差速器 cpu 产出 正在运行 向上
至 133 mhz
— 八 3.3v 同步 pci 时钟 (一个 免费 正在运行)
— 两个 3.3v agp 时钟 在 2xpci
— 一个 专用 3.3v usb 时钟 在 48 mhz
— 一个 3.3v usb/io 时钟 在 48 mhz 或 24 mhz, 可选择
通过 通电 门闩 输入
— 一个 3.3v sdram 时钟 输出 正在运行 在 这 cpu fre-
频率
— 两个 3.3v 参考 时钟 在 14.318 mhz
主 时钟 发电机 用于 pc 主板 设计 使用 这
amd-k7 处理器 和 amd-750 芯片组
— 支架 向上 至 两个 cpus 和 芯片组
— 支持 用于 4 pci 插槽 和 芯片组
— 支架 设计 使用 agp
— 支架 设计 使用 usb
— 允许 用于 一个 附加 usb 输出 或 支持 用于 我/o
芯片 从 各种 供应商
— 支架 sdram 记忆 体系结构 与 外部
pll 缓冲区
— 支架 isa 插槽 和 我/o 芯片
• 传播 光谱 时钟
— 33 khz 调制 频率
—
−
0.6% downspread 边距
emi 减少
• 专用 输入 用于 各种 功能
—pci_停止
—cpu_停止
— pwr_dwn
— 传播
— 测试一下
— usb/io
— fs [0:1]
提供 系统 设计 灵活性 和 电源 管理
— 停止 全部 pci 时钟 (除了 pciclk_f0) 当 低
— 停止 全部 cpu 时钟 当 低
— 电源 是 已移除 从 内部 逻辑 当 低
— 激活 传播 光谱 用于 下部 emi
— 已使用 至 输入 测试一下 模式
— 选择 usb 或 superio 时钟
— 通电 锁定 输入 用于 频率 选择 选项
•I
2
c 接口
动态 控制 的 输出 时钟 信号 通过 smbus
• 48-管脚 ssop 包装
行业标准 包装 提供 成本 和 空间 储蓄
逻辑 块 图表
14.318 mhz
Xtal
振荡器
cpu pll
停止
逻辑
停止
逻辑
分隔器 2X
/2
门闩
系统 pll
控制
逻辑
XTALIN
XTALOUT
cpu_停止
传播
FSO
FS1
测试一下
SCLK
SDATA
pci_停止
参考 [0:1]
sdram_出点
cpuclkt [0:2]
cpuclkc [0:2]
agpclk [0:1]
pciclk [0:6]
pciclk_f
USB0
usb/io
pwr_dwn
usb/io
