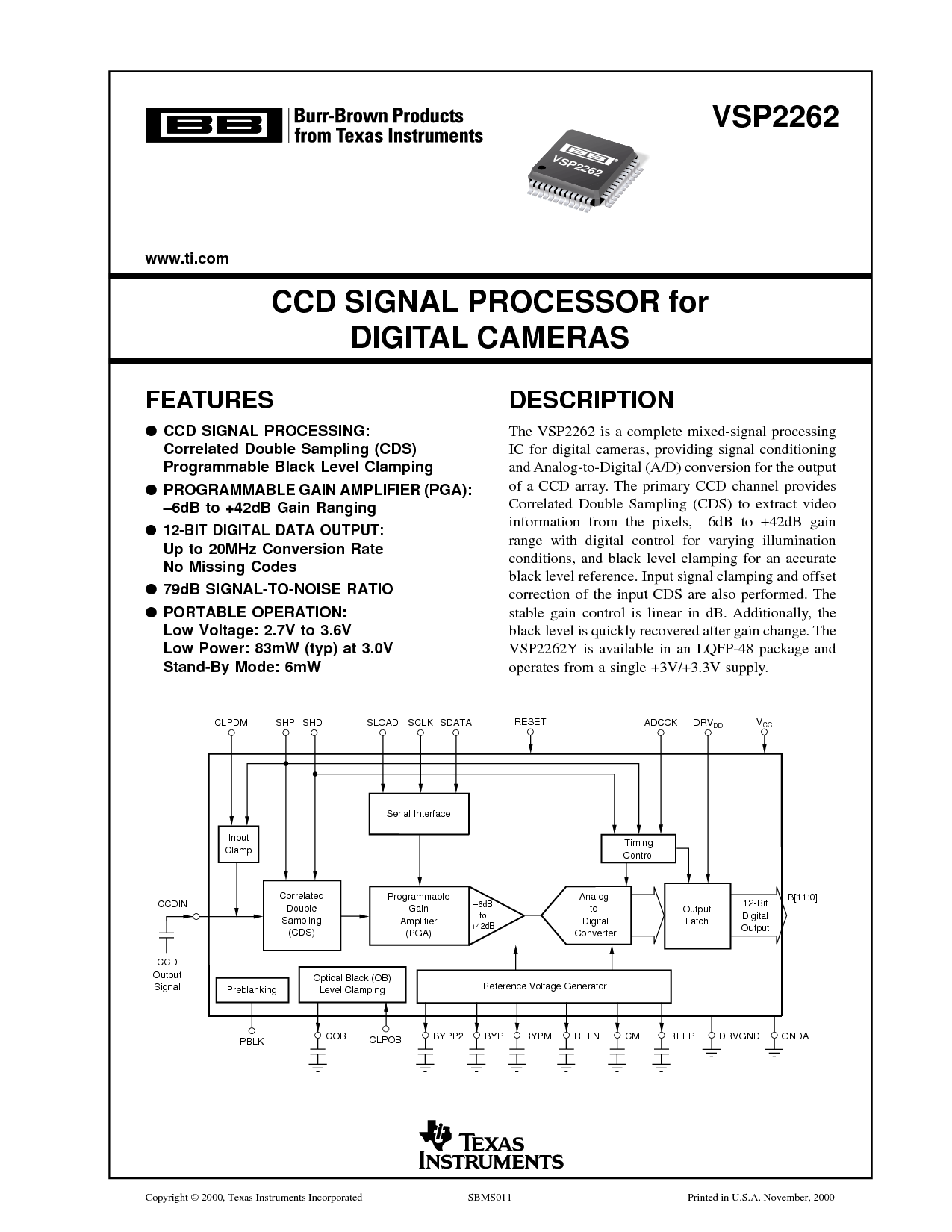

特点
●
ccd 信号 加工:
相关 双 取样 (cds)
可编程 黑色 水平 夹紧
●
可编程 增益 放大器 (pga):
–6db 至 +42db 增益 测距
●
12-有点 数字 数据 输出:
向上 至 20mhz 换算 费率
否 缺失 代码
●
79db 信噪比 比率
●
便携式 操作:
低 电压: 2.7v 至 3.6v
低 电源: 83mw (典型值) 在 3.0v
备用 模式: 6mw
VSP2262
版权 © 2000, 德州 仪器仪表 股份公司 SBMS011 已打印 入点 美国 十一月, 2000
ccd 信号 处理器 用于
数字 摄像头
描述
这 vsp2262 是 一个 完成 混合-信号 加工
集成电路 用于 数字 摄像头, 提供 信号 调节
和 模数转换 (一个/d) 换算 用于 这 输出
的 一个 ccd 阵列. 这 主要 ccd 频道 提供
相关 双 取样 (cds) 至 提取 视频
信息 从 这 像素, –6db 至 +42db 增益
范围 与 数字 控制 用于 变化 照明
条件, 和 黑色 水平 夹紧 用于 一个 准确
黑色 水平 参考. 输入 信号 夹紧 和 偏移量
校正 的 这 输入 cds 是 也 执行. 这
稳定 增益 控制 是 线性 入点 db. 另外, 这
黑色 水平 是 快速 已回收 之后 增益 变更. 这
vsp2262y 是 可用 入点 一个 lqfp-48 包装 和
操作 从 一个 单独 +3v/+3.3v 供应.
www.ti.com
可编程
增益
放大器
(pga)
输入
卡箍
参考 电压 发电机
Preblanking
计时
控制
串行 接口
输出
门闩
相关
双
取样
(cds)
模拟-
至-
数字
变频器
12-有点
数字
输出
–6dB
至
+42dB
CCDIN
CCD
输出
信号
PBLK
光学 黑色 (ob)
水平 夹紧
COB
CLPOB
SHPCLPDM SHD SLOAD SCLK SDATA
v
抄送
重置
DRV
dd
ADCCK
BYPP2 BYP BYPM REFN 厘米 REFP DRVGND GNDA
b[11:0]
VSP2262
