iso 9001
已认证
规格 主题 至 变更 无 通知

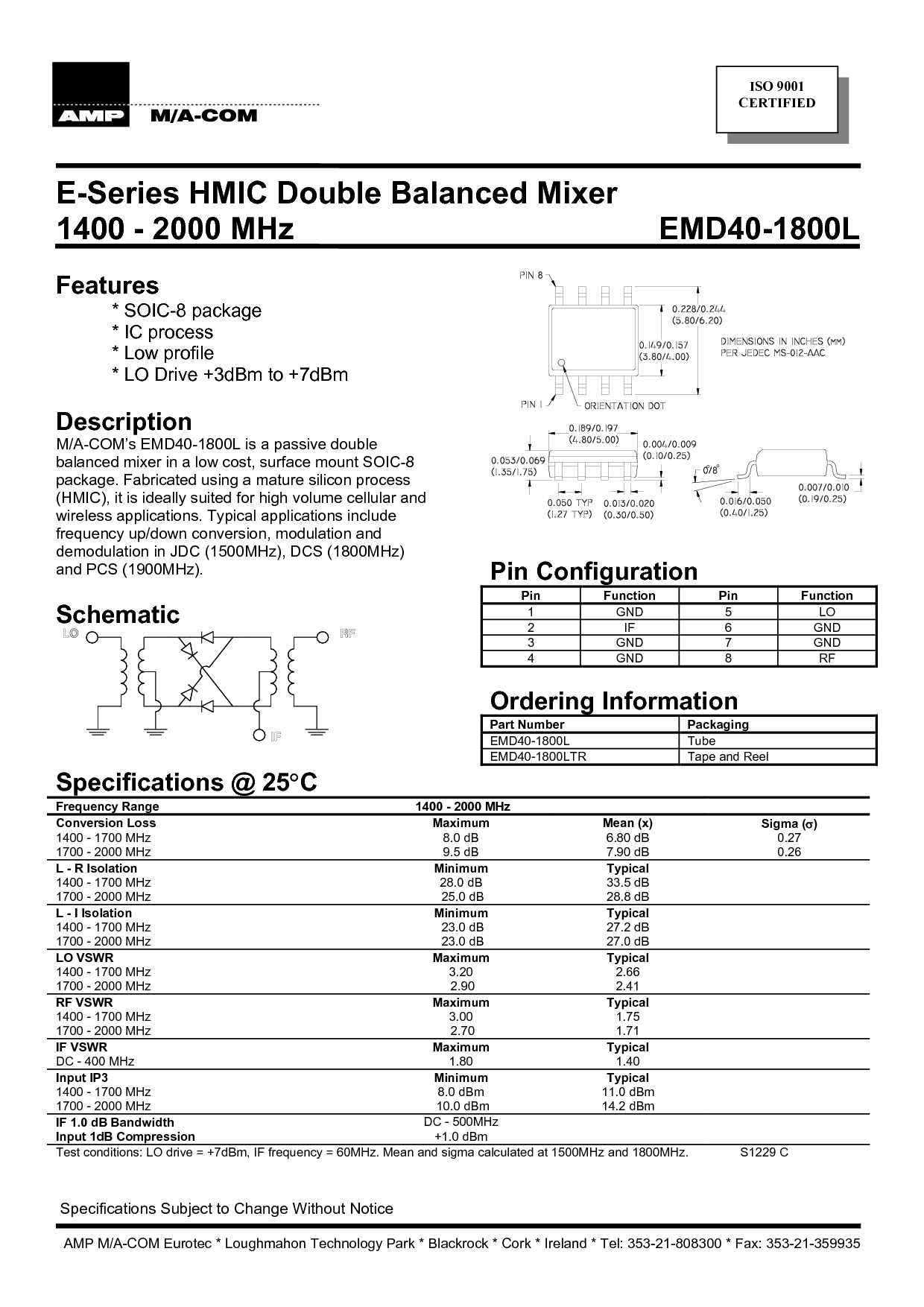

e?-系列 hmic 双 平衡式 搅拌机
1400 - 2000 mhz emd40-1800l
特点
* soic-8 包装
* 集成电路 流程
* 低 配置文件
* lo 驱动器 +3dbm 至 +7dbm
描述
m/一个-com’s emd40-1800l 是 一个 被动 双
平衡式 搅拌机 入点 一个 低 成本, 表面 安装 soic-8
包装. 预制 使用 一个 成熟 硅 流程
(hmic), 它 是 理想情况下 适合 用于 高 体积 细胞 和
无线 应用程序. 典型 应用程序 包括
频率 向上/向下 换算, 调制 和
解调 入点 jdc (1500mhz), dcs (1800mhz)
和 pcs (1900mhz).
原理图
管脚 配置
管脚 功能 管脚 功能
1 地 5 lo
2 如果 6 地
3 地 7 地
4 地 8 RF
订购 信息
零件 号码 包装
emd40-1800l 导管
emd40-1800ltr 胶带 和 卷轴
规格 @ 25
°
c
频率 范围 1400 - 2000 mhz
换算 损失 最大值 平均值 (x)
西格玛 (
σ
)
1400 - 1700 mhz 8.0 db 6.80 db 0.27
1700 - 2000 mhz 9.5 db 7.90 db 0.26
l - 右 隔离 最小值 典型
1400 - 1700 mhz 28.0 db 33.5 db
1700 - 2000 mhz 25.0 db 28.8 db
l - 我 隔离 最小值 典型
1400 - 1700 mhz 23.0 db 27.2 db
1700 - 2000 mhz 23.0 db 27.0 db
lo vswr 最大值 典型
1400 - 1700 mhz 3.20 2.66
1700 - 2000 mhz 2.90 2.41
rf vswr 最大值 典型
1400 - 1700 mhz 3.00 1.75
1700 - 2000 mhz 2.70 1.71
如果 vswr 最大值 典型
直流 - 400 mhz 1.80 1.40
输入 ip3 最小值 典型
1400 - 1700 mhz 8.0 dbm 11.0 dbm
1700 - 2000 mhz 10.0 dbm 14.2 dbm
如果 1.0 db 带宽
直流 - 500mhz
输入 1db 压缩
+1.0 dbm
测试一下 条件: lo 驱动器 = +7dbm, 如果 频率 = 60mhz. 平均值 和 西格玛 已计算 在 1500mhz和 1800mhz. s1229c
放大器 m/一个-com eurotec * loughmahon 技术 园区 * blackr锁定 * cork * ireland * tel: 353-21-808300 * 传真: 353-21-359935
