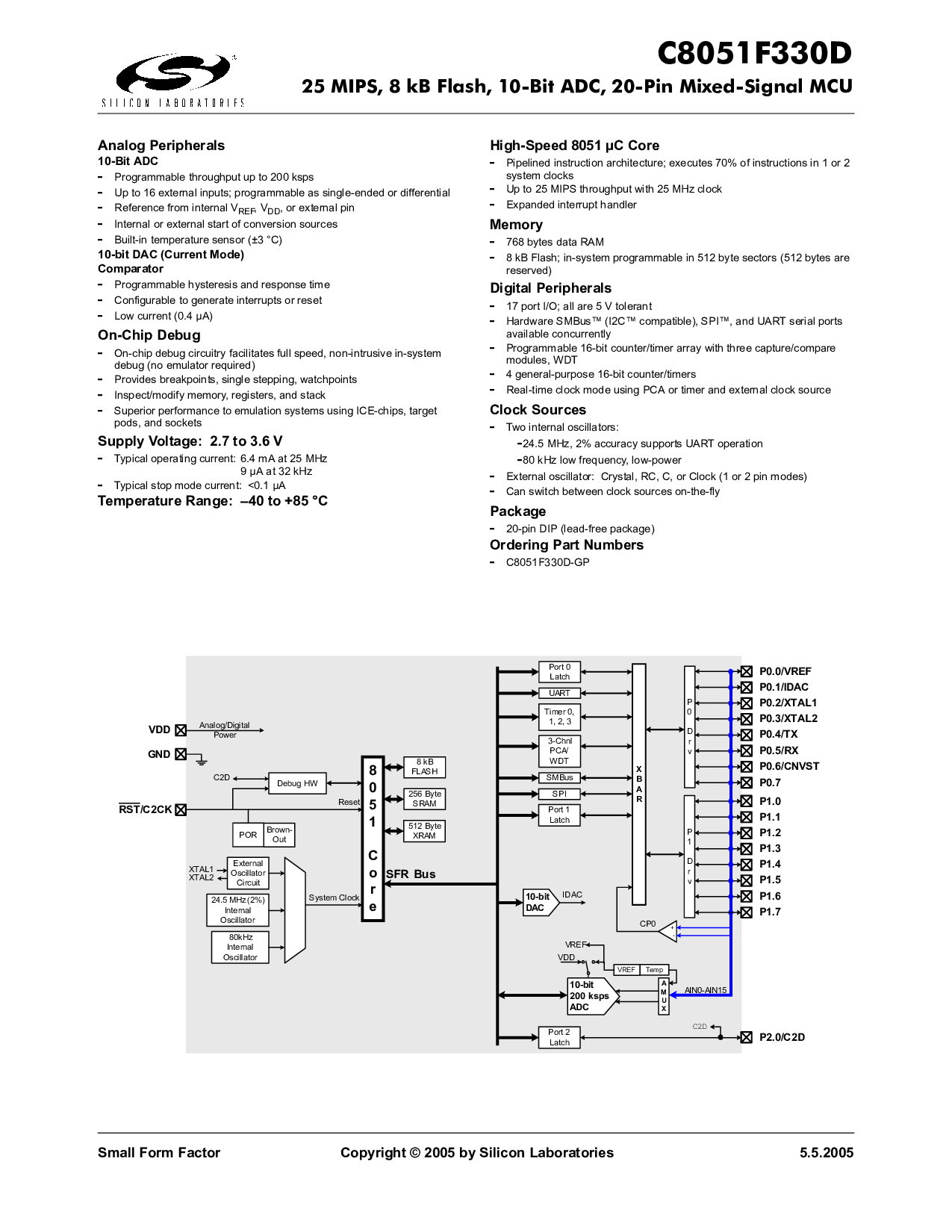

C8051F330D
25 mips, 8 kb 闪光灯, 10-有点 广告c, 20-管脚 混合-信号 mcu
模拟 外围设备
10-有点 adc
-
可编程 吞吐量 向上 至 200ksps
-
向上 至 16 外部 输入; 可编程 作为 单端 或 差速器
-
参考 从 内部 v
参考
, v
dd
, 或 外部 管脚
-
内部 或 外部 开始 的 换算 来源
-
内置 温度 传感器 (±3°c)
10-有点 dac (电流 模式)
比较器
-
可编程 滞后 和 响应 时间
-
可配置 至 生成 中断 或 重置
-
低 电流 (0.4µa)
片上 调试
-
片上 调试 电路 便利 已满 速度, 非侵入性 在系统内
调试 (否 仿真器 必填项)
-
提供 断点, 单独 步进, watchpoints
-
检查/修改 记忆, 寄存器, 和 堆栈
-
上级 业绩 至 仿真 系统 使用 冰-芯片, 目标
pods, 和 插座
供应 电压: 2.7 至 3.6v
-
典型 操作 电流: 6.4ma 在 25MHz
9µa 在 32kHz
-
典型 停止 模式 电流: &指示灯;0.1µA
温度 范围: –40 至 +85°C
高速 8051 µc 核心
-
流水线 说明书 体系结构; 执行 70% 的 说明 入点 1 或 2
系统 时钟
-
向上 至 25mips 吞吐量 与 25mhz 时钟
-
展开 中断 处理程序
记忆
-
768 字节数 数据 ram
-
8kb 闪光灯; 在系统内 可编程 入点 512 字节 扇区 (512 字节数 是
保留)
数字 外围设备
-
17 港口 我/o; 全部 是 5 v 宽容
-
硬件 smbus™ (i2c™ 兼容), spi™, 和 uart 串行 端口
可用 同时
-
可编程 16-有点 计数器/计时器 阵列 与 三个 捕获/比较
模块, wdt
-
4 通用 16-有点 计数器/计时器
-
实时 时钟 模式 使用 pca 或 计时器 和 外部 时钟 来源
时钟 来源
-
两个 内部 振荡器:
-
24.5mhz, 2% 准确度 支架 uart 操作
-
80khz 低 频率, 低功耗
-
外部 振荡器: 水晶, rc, c, 或 时钟 (1 或 2 管脚 modes)
-
可以 开关 之间 时钟 来源 在飞行中
包装
-
20-管脚 倾角 (
l
ead-免费 包装)
订购 零件 编号
-
c8051f330d-gp
: 点此下载
