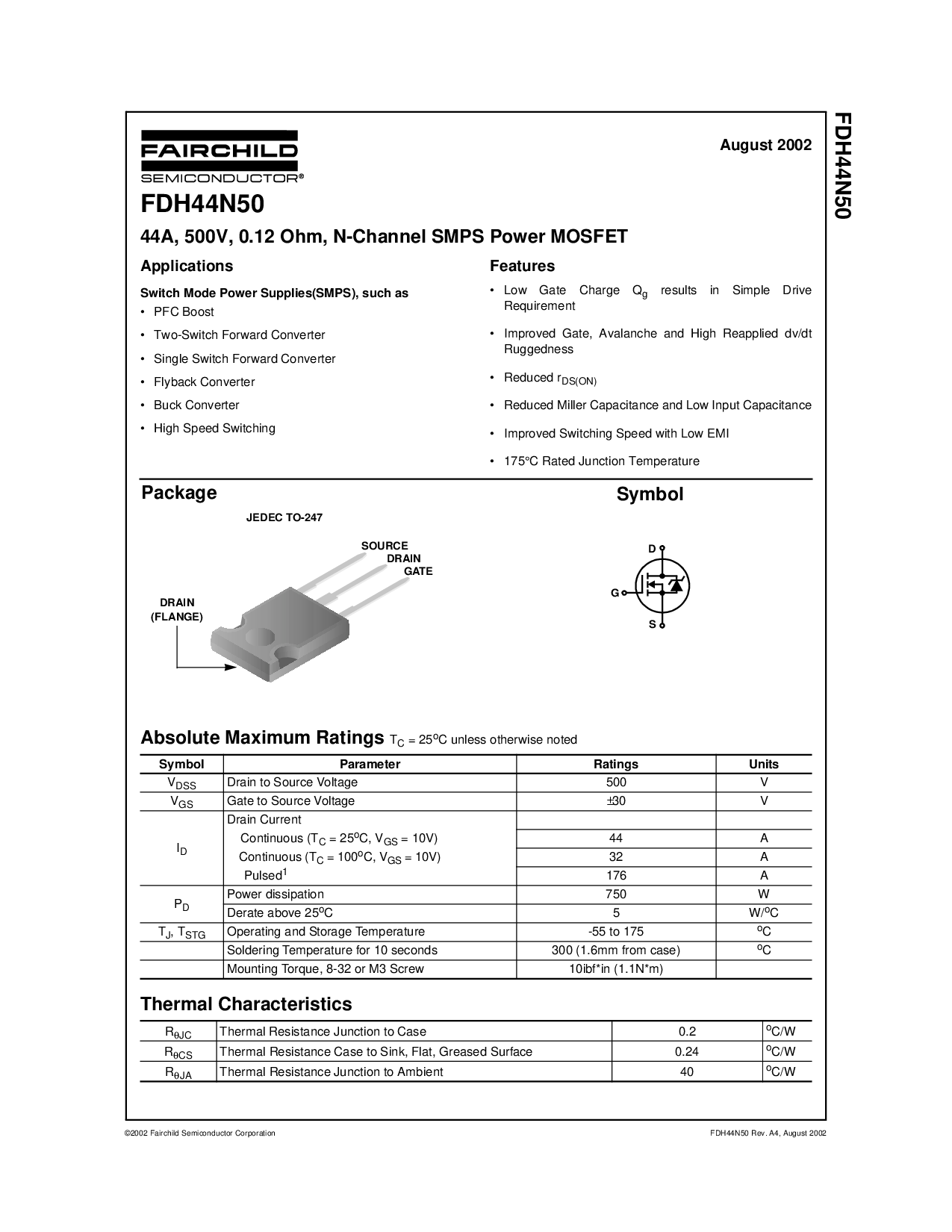

©2002 仙童 半导体 公司
8月 2002
fdh44n50 rev. a4, 8月 2002
FDH44N50
FDH44N50
44a, 500v, 0.12 欧姆, n通道 smps 电源 场效应晶体管
应用程序
开关 模式 电源 供应品(smps), 这样的 作为
• pfc 增压
• 两个-开关 前进 变频器
• 单独 开关 前进 变频器
• 反激式 变频器
• 降压 变频器
• 高 速度 开关
特点
• 低 闸门 费用 q
g
结果 入点 简单 驱动器
要求
• 改进 闸门, 雪崩 和 高 重新应用 设计验证/dt
坚固耐用
• 减少 右
ds(开启)
• 减少 miller 电容 和 低 输入 电容
• 改进 开关 速度 与 低 emi
• 175°c 额定 接合点 温度
d
g
s
电子元件工业联合会 至-247
包装
符号
排水管
来源
闸门
排水管
(法兰)
绝对 最大值 额定值
t
c
= 25
o
c 除非 否则 已注明
热 特性
符号 参数 额定值 单位
v
DSS
排水管 至 来源 电压 500 v
v
gs
闸门 至 来源 电压
±
30 v
我
d
排水管 电流
连续 (t
c
= 25
o
c, v
gs
= 10v) 44 一个
连续 (t
c
= 100
o
c, v
gs
= 10v) 32 一个
脉冲
1
176 一个
p
d
电源 耗散 750 w
降额 以上 25
o
c5w/
o
c
t
j
, t
stg
操作 和 存储 温度 -55 至 175
o
c
焊接 温度 用于 10 秒 300 (1.6mm 从 案例)
o
c
安装 扭矩, 8-32 或 m3 螺钉 10ibf*in (1.1n*m)
右
θ
jc
热 电阻 接合点 至 案例 0.2
o
c/w
右
θ
cs
热 电阻 案例 至 水槽, 扁平, 润滑 表面 0.24
o
c/w
右
θ
ja
热 电阻 接合点 至 环境 40
o
c/w
