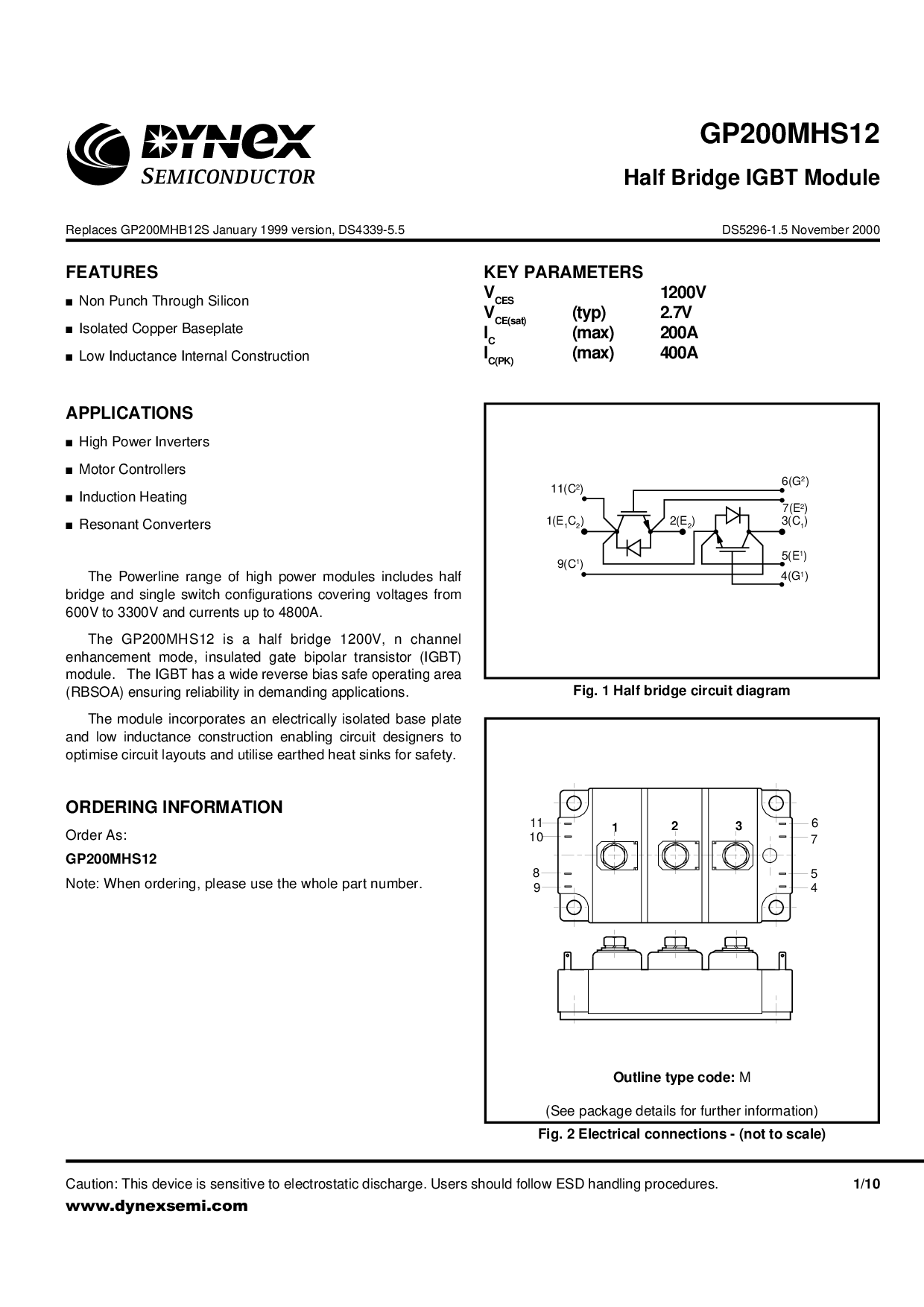

GP200MHS12
注意事项: 这个 设备 是 敏感 至 静电 放电. 用户 应该 跟着 esd 搬运 程序.
1/10
www.dynexsemi.com
特点
■
非 punch 通过 硅
■
隔离 铜 底板
■
低 电感 内部 施工
应用程序
■
高 电源 逆变器
■
电机 控制器
■
诱导 加热
■
谐振 转换器
这 powerline 范围 的 高 电源 模块 包括 一半
桥梁 和 单独 开关 配置 覆盖 电压 从
600v 至 3300v 和 电流 向上 至 4800a.
这 gp200mhs12 是 一个 一半 桥梁 1200v, n 频道
增强功能 模式, 绝缘 闸门 双极性 晶体管 (igbt)
模块. 这 igbt 有 一个 宽 反向 偏差 安全 操作 面积
(rbsoa) 确保 可靠性 入点 要求苛刻 应用程序.
这 模块 包含 一个 电气 隔离 底座 板
和 低 电感 施工 启用 电路 设计师 至
optimise 电路 布局 和 利用 earthed 热量 水槽 用于 安全.
订购 信息
订单 作为:
GP200MHS12
备注: 当 订购, 请 使用 这 整体 零件 号码.
钥匙 参数
v
消费电子展
1200V
v
ce(sat)
(典型值) 2.7v
我
c
(最大值) 200A
我
c(pk)
(最大值) 400A
GP200MHS12
一半 桥梁 igbt 模块
替换 gp200mhb12s january 1999 版本, ds4339-5.5 ds5296-1.5 十一月 2000
无花果. 1 一半 桥梁 电路 图表
无花果. 2 电气 连接 - (不 至 缩放)
大纲 类型 代码:
m
(请参见 包装 详细信息 用于 进一步 信息)
3(c
1
)
2(e?
2
)
1(e?
1
c
2
)
11(c
2
)
9(c
1
)
6(g
2
)
7(e?
2
)
5(e?
1
)
4(g
1
)
1
2
3
11
10
8
9
5
4
6
7
