嗨-sincerity
微电子学 corp.
规格. 否. : he6406
已发布 日期 : 1994.01.13
修订 日期 : 2002.03.06
第页 否. : 1/3

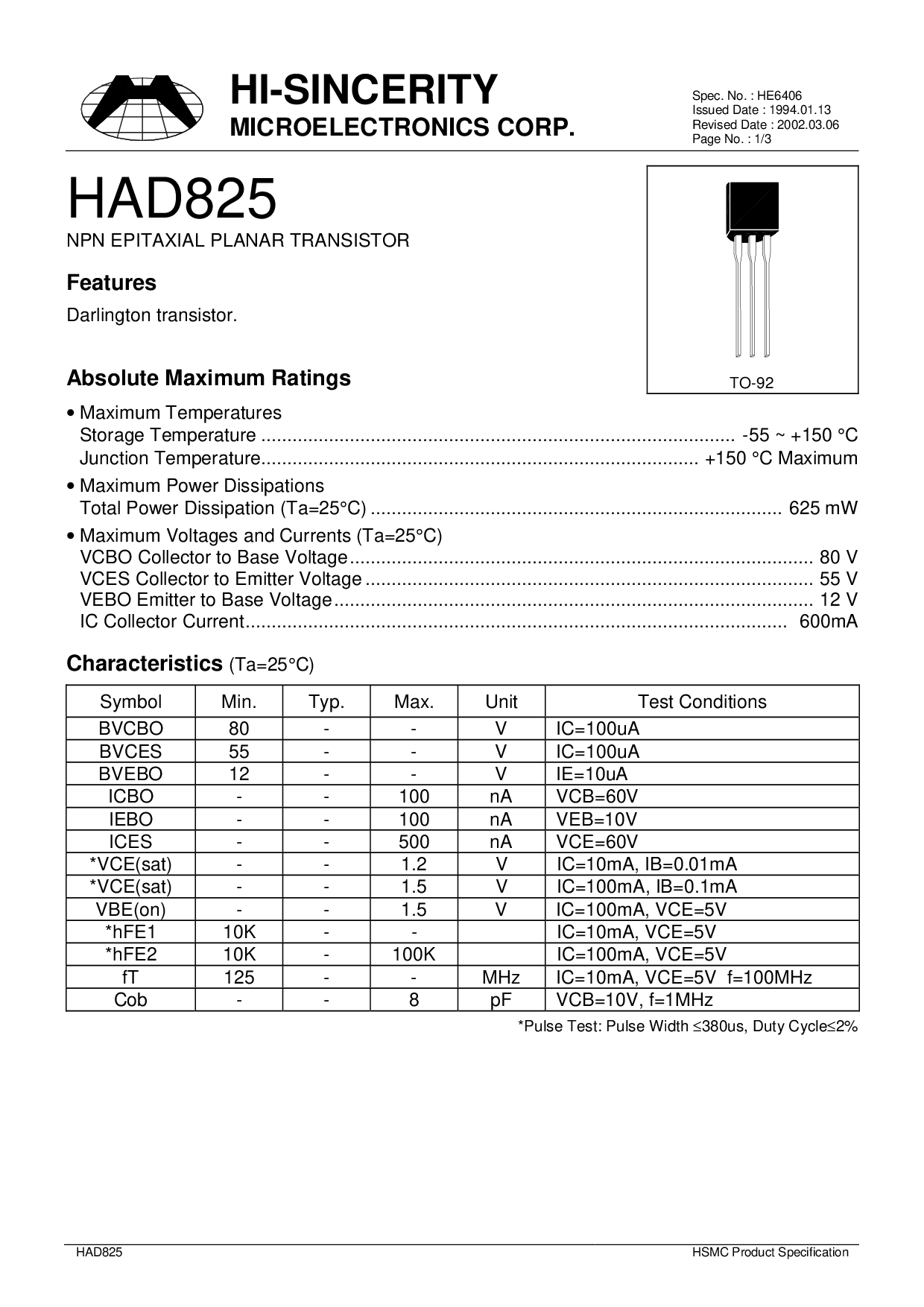

HAD825 hsmc 产品 规格
HAD825
npn 外延 平面 晶体管
特点
darlington 晶体管.
绝对 最大值 额定值
•
最大值 温度
存储 温度e? ...........................................................................................-55 ~ +150
°
c
接合点 温度.................................................................................... +150
°
c 最大值
•
最大值 电源 耗散
合计 电源 耗散 (助教=25
°
c) ...............................................................................625 mw
•
最大值 电压 和 电流 (助教=25
°
c)
vcbo 收集器 至 底座 电压.........................................................................................80 v
vces 收集器 至 发射器 电压 ......................................................................................55 v
vebo 发射器 至 底座 电压............................................................................................12 v
集成电路 收集器 电流........................................................................................................600mA
特性
(助教=25
°
c)
符号 最小值 典型值 最大值 单位 测试一下 条件
BVCBO 80 - - v IC=100uA
BVCES 55 - - v IC=100uA
BVEBO 12 - - v IE=10uA
ICBO - - 100 不适用 VCB=60V
IEBO - - 100 不适用 VEB=10V
ices - - 500 不适用 VCE=60V
*vce(sat) - - 1.2 v 集成电路=10ma, ib=0.01ma
*vce(sat) - - 1.5 v 集成电路=100ma, ib=0.1ma
vbe(开启) - - 1.5 v 集成电路=100ma, vce=5v
*hFE1 10K - - 集成电路=10ma, vce=5v
*hFE2 10K - 100K 集成电路=100ma, vce=5v
英尺 125 - - MHz 集成电路=10ma, vce=5v f=100mhz
Cob - - 8 pf vcb=10v, f=1mhz
*pulse 测试一下: 脉冲 宽度
≤
380us, 职责 循环
≤
2%
至-92
