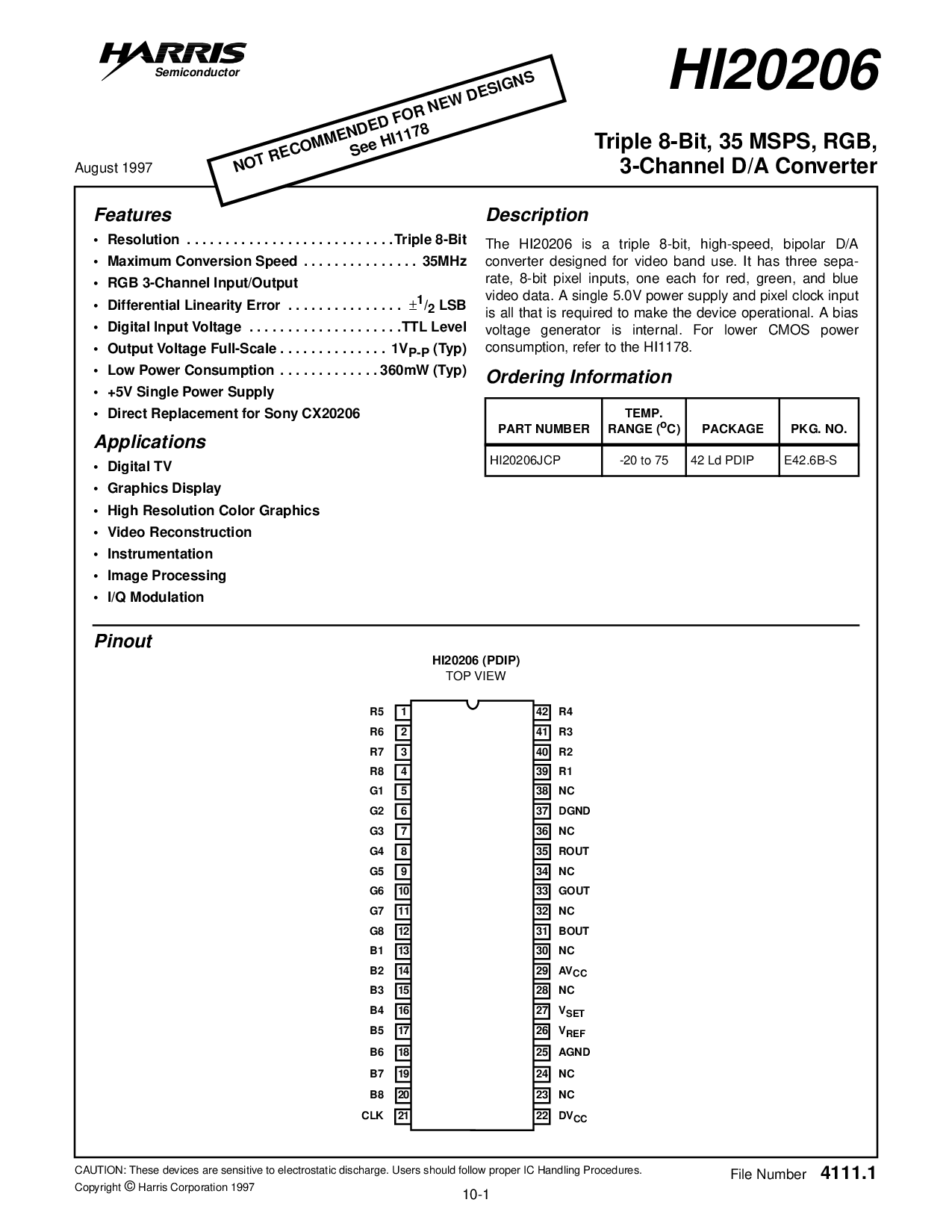

10-1
半导体
8月 1997
HI20206
triple 8-位, 35 msps, rgb,
3-频道 d/一个 转换器
特性
• 决议 . . . . . . . . . . . . . . . . . . . . . . . . . . .triple 8-位
• 最大 转换 速 . . . . . . . . . . . . . . . 35MHz
• rgb 3-频道 输入/输出
• 差别的 线性 错误 . . . . . . . . . . . . . . .
±
1
/
2
LSB
• 数字的 输入 电压 . . . . . . . . . . . . . . . . . . . .ttl 水平的
• 输出 电压 全部-规模 . . . . . . . . . . . . . . 1V
p-p
(典型值)
• 低 电源 消耗量 . . . . . . . . . . . . . 360mw (典型值)
• +5v 单独的 电源 供应
• 直接 替换 为 sony cx20206
产品
• 数字的 tv
• graphics 显示
• 高 决议 颜色 graphics
• video reconstruction
• 仪器
• image 处理
• i/q 调制
描述
这 hi20206 是 一个 triple 8-位, 高-速, 双极 d/一个
转换器 设计 为 video 带宽 使用. 它 有 三 sepa-
比率, 8-位 pixel 输入, 一个 各自 为 red, green, 和 蓝
video 数据. 一个 单独的 5.0v 电源 供应 和 pixel 时钟 输入
是 所有 那 是 必需的 至 制造 这 设备 运算的. 一个 偏差
电压 发生器 是 内部的. 为 更小的 cmos 电源
消耗量, 谈及 至 这 hi1178.
引脚
hi20206 (pdip)
顶 视图
订货 信息
部分 号码
温度
范围 (
o
c) 包装 pkg. 非.
HI20206JCP -20 至 75 42 ld pdip e42.6b-s
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
R5
R6
R7
R8
G1
G2
G3
G4
G5
G6
G7
G8
B1
B2
B3
B4
B5
B6
B7
B8
30
42
41
40
39
38
37
36
35
34
33
32
31
29
28
27
26
25
24
23
R4
R3
R2
R1
NC
DGND
NC
ROUT
NC
GOUT
NC
BOUT
NC
AV
CC
NC
V
设置
V
REF
AGND
NC
NC
21CLK 22 DV
CC
提醒: 这些 设备 是 敏感的 至 静电的 释放. 用户 应当 follow 恰当的 ic 处理 程序.
版权
©
harris 公司 1997
文件 号码
4111.1
不 推荐 为 新 设计
看 hi1178
