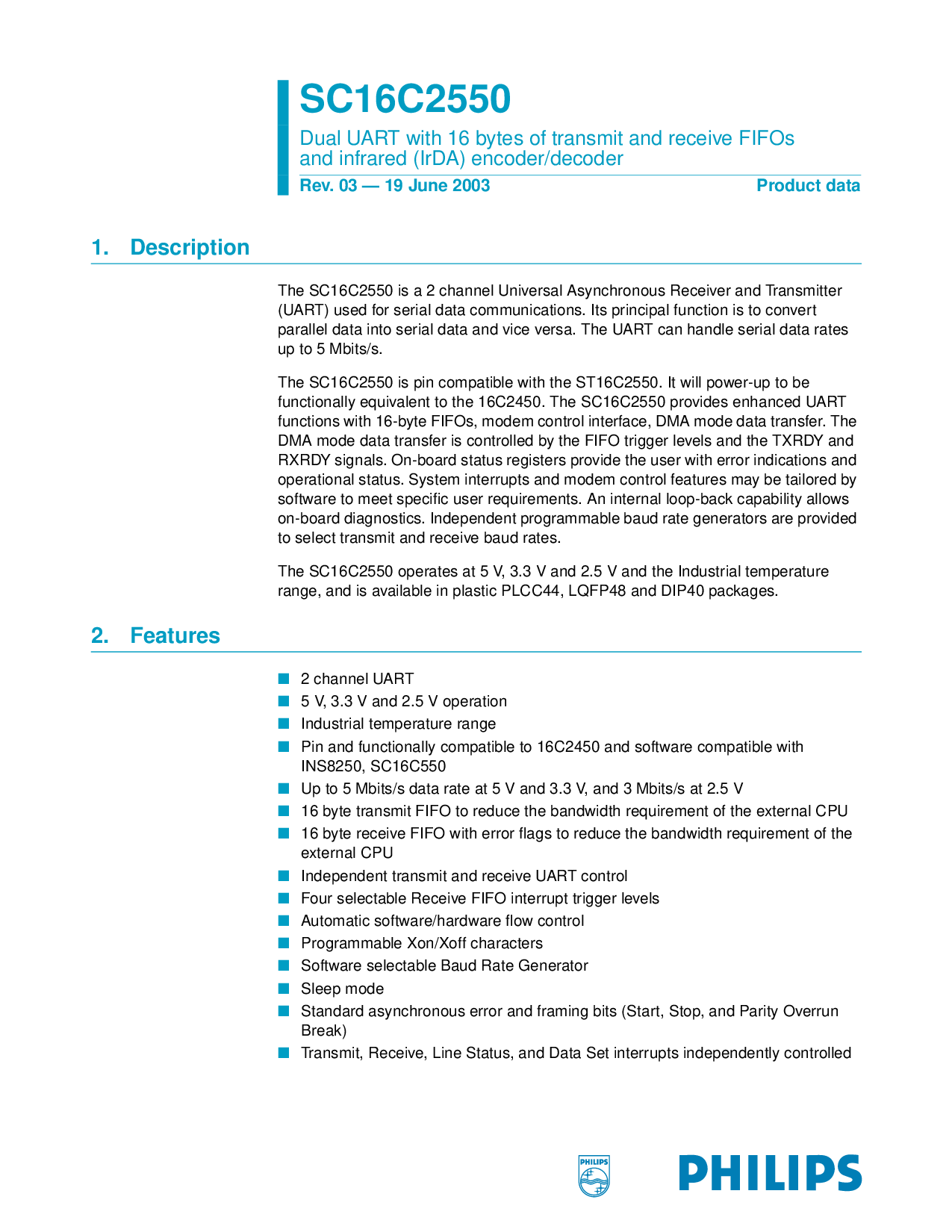

SC16C2550
双 uart 与 16 字节数 的 发送 和 接收 fifos
和 红外线 (irda) 编码器/解码器
rev. 03 — 19 六月 2003 产品 数据
1. 描述
这 sc16c2550 是 一个 2 频道 通用 异步 接收器 和 变送器
(uart) 已使用 用于 串行 数据 通信. 其 主要负责人 功能 是 至 转换
平行 数据 进入 串行 数据 和 副 反之亦然. 这 uart 可以 手柄 串行 数据 费率
向上 至 5 mbits/s.
这 sc16c2550 是 管脚 兼容 与 这 st16c2550. 它 将 通电 至 是
功能上 等效 至 这 16c2450. 这 sc16c2550 提供 增强型 uart
功能 与 16-字节 fifos, 调制解调器 控制 接口, dma 模式 数据 转让. 这
dma 模式 数据 转让 是 受控 由 这 先进先出 触发器 级别 和 这 txrdy 和
RXRDY 信号. 车载 状态 寄存器 提供 这 用户 与 错误 指示 和
运营 状态. 系统 中断 和 调制解调器 控制 特点 将 是 量身定制 由
软件 至 满足 specific 用户 要求. 一个 内部 环回 能力 允许
车载 诊断. 独立 可编程 波特 费率 发电机 是 提供
至 选择 发送 和 接收 波特 费率.
这 sc16c2550 操作 在 5 v, 3.3 v 和 2.5 v 和 这 工业 温度
范围, 和 是 可用 入点 塑料 plcc44, lqfp48 和 dip40 软件包.
2. 特点
■
2 频道 uart
■
5 v, 3.3 v 和 2.5 v 操作
■
工业 温度 范围
■
管脚 和 功能上 兼容 至 16c2450 和 软件 兼容 与
ins8250, sc16c550
■
向上 至 5 mbits/s 数据 费率 在 5 v 和 3.3 v, 和 3 mbits/s 在 2.5 v
■
16 字节 发送 先进先出 至 减少 这 带宽 要求 的 这 外部 cpu
■
16 字节 接收 先进先出 与 错误 flags 至 减少 这 带宽 要求 的 这
外部 cpu
■
独立 发送 和 接收 uart 控制
■
四 可选择 接收 先进先出 中断 触发器 级别
■
自动 软件/硬件 flow 控制
■
可编程 xon/xoff 字符
■
软件 可选择 波特 费率 发电机
■
睡眠 模式
■
标准 异步 错误 和 框架 比特 (开始, 停止, 和 奇偶校验 超支
break)
■
发送, 接收, 线 状态, 和 数据 设置 中断 独立 受控
