特点
高-速度, 宽 带宽
∆Σ
adc
10msps 输出 数据 费率
4.9mhz 信号 带宽
86dbfs 信噪比 比率
−94db 合计 谐波 失真
95db 无杂散 动态 范围
片上 数字 过滤器 简化了 反别名
要求
同步管脚 用于 同时 取样 与
多个 ads1610s
低 3
µ
s 集团 延迟
平行 接口
直接 连接 至 tms320 dsps
超出范围 警报 管脚
引脚兼容 与 ads1605 (5msps adc)
应用程序
scientific 仪器仪表
测试一下 设备
通信
描述
这 ads1610 是 一个 高-速度, 高-精度, 三角洲-
西格玛 (
∆Σ
) 模数转换 变频器 (adc) 与 16-有点
分辨率 操作 从 一个 +5v 模拟 和 一个 +3v 数字
供应. 特色 一个 高级 多阶段 模拟
调制器 合并 与 一个 片上 数字 抽取
过滤器, 这ads1610 达到 86dbfs 信噪比 比率
(snr) 入点 一个 5mhz 信号 带宽. 这 设备 优惠
未结清 业绩 在 这些 速度 与 一个 合计
谐波 失真 的 −94db.
这 ads1610
∆Σ
拓扑 提供 钥匙 系统级
设计 优点 与 尊重 至 反别名 过滤 和
时钟 抖动. 这 设计 的 这 反别名 过滤器 是 简化
自 这 片上 数字 过滤器 很大 衰减
带外 信号. 这 ads1601s 过滤器 有 一个
砖 墙
响应 与 一个 很 扁平 通带 (
±
0.0002db 的 波纹)
跟踪 立即 由 一个 很 宽 停止 乐队 (5mhz 至
55mhz). 时钟 抖动 成为 尤其是 关键 当
数字化 高 频率, 大型-振幅 信号. 这
ADS1610显著 减少 时钟 抖动 灵敏度 由 一个
有效 求平均值 的 时钟 抖动 作为 一个 结果 的
过采样 这 输入 信号.
输出数据 是 提供的 结束 一个 平行 接口 和 很容易
连接 至 tms320 数字 信号 处理器 (dsps).
这 电源 耗散 可以 是 已调整 与 一个 外部
电阻, 允许 用于 减少 在 下部 操作 速度.
与 其 未结清 高速 业绩, 这
ads1610 是非常适合 用于要求苛刻 应用程序 入点 数据
收购, scientific 仪器仪表, 测试一下 和 测量
设备,和 通信. 这 ads1610 是 的fered
入点 一个 tqfp-64 包装 和 是 指定 从 −40
°
c 至
+85
°
c.
VREFP
AINP
AINN
VREFN
∆Σ
调制器
数字
过滤器
平行
接口
偏差 电路
VMID RBIAS VCAPAVDD
AGND DGND
DVDD
pd
同步
clk
cs
2xMODE
rd
drdy
OTR
dout[15:0]

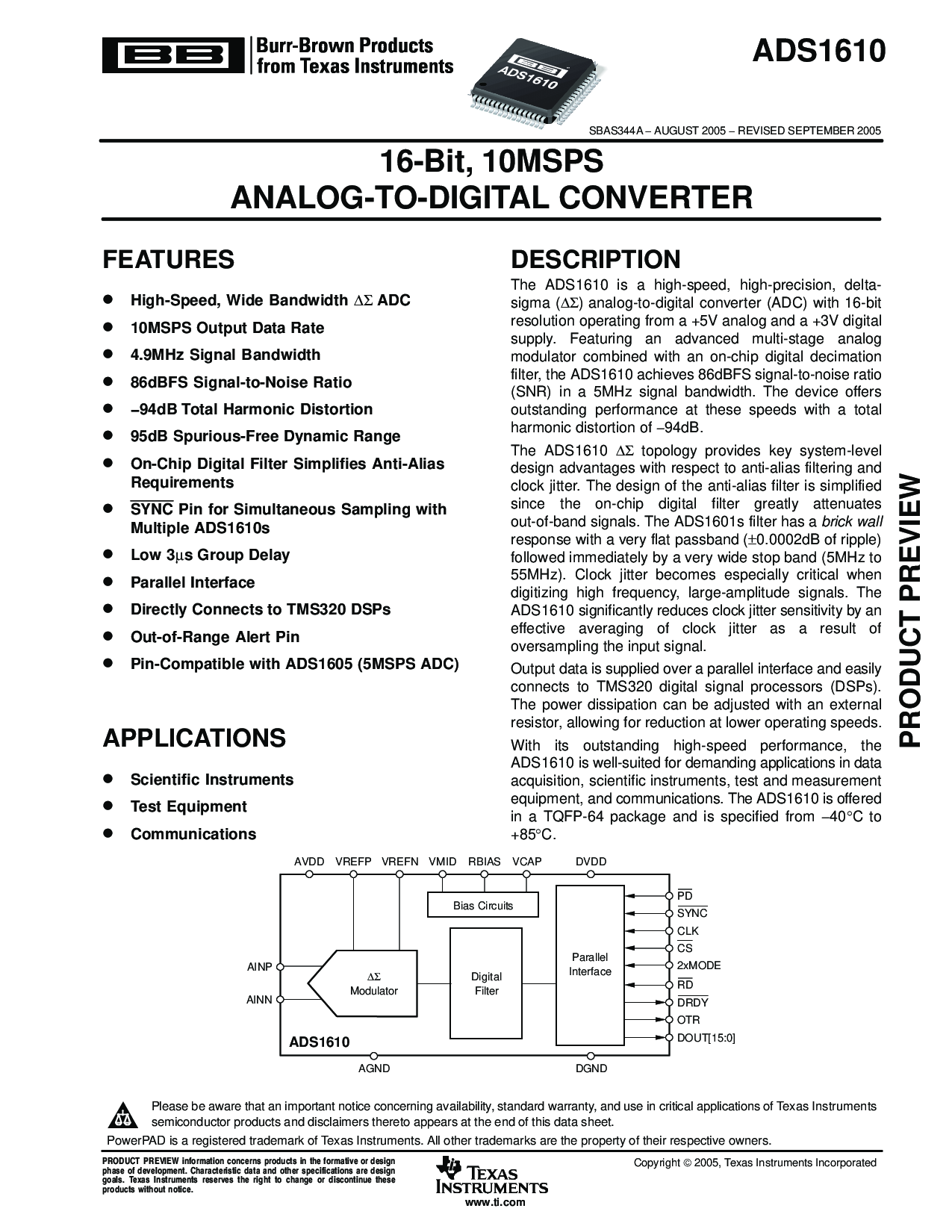

ADS1610
产品 预览
ADS1610
sbas344a −8月 2005 − 修订 九月 2005
16-有点, 10msps
模数转换 变频器
¨
www.ti.com
版权
2005, 德州 仪器仪表 股份公司
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的 texas 仪器仪表
半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
PowerPAD是 一个 已注册 商标 的 德州 仪器仪表. 全部 其他 商标 是 这 财产 的 他们的 各自 业主.
