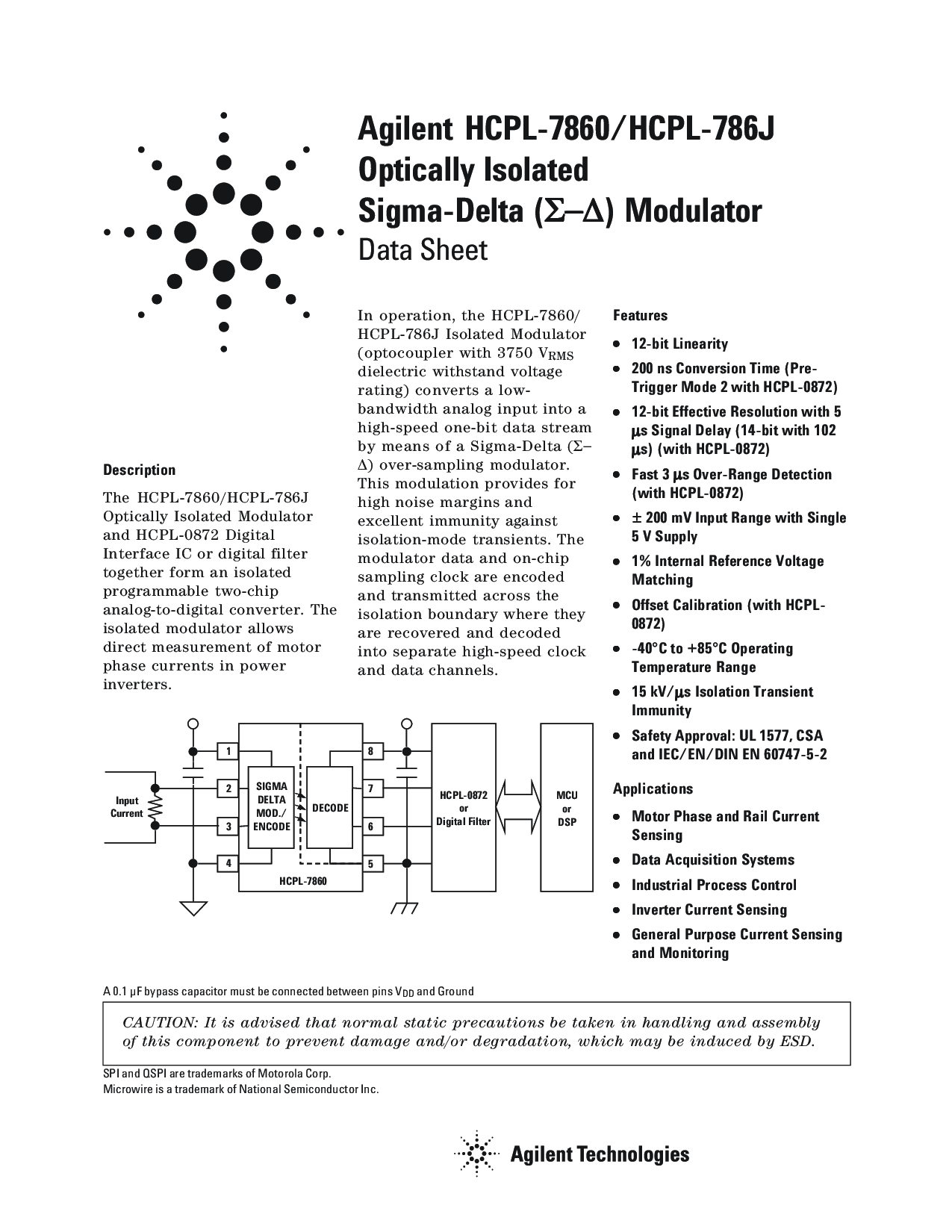

安捷伦 hcpl-7860/hcpl-786j
光学 隔离
西格玛-三角洲 (
Σ−∆Σ−∆
Σ−∆Σ−∆
Σ−∆
) 调制器
数据 工作表
特点
••
••
•
12-有点 线性度
••
••
•
200 ns 换算 时间 (预-
触发器 模式 2 与 hcpl-0872)
••
••
•
12-有点 有效 分辨率 与 5
µµ
µµ
µ
s 信号 延迟 (14-有点 与 102
µµ
µµ
µ
s) (与 hcpl-0872)
••
••
•
快 3
µµ
µµ
µ
s 超范围 检测
(与 hcpl-0872)
••
••
•
± 200 mv 输入 范围 与 单独
5 v 供应
••
••
•
1% 内部 参考 电压
匹配
••
••
•
偏移量 校准 (与 hcpl-
0872)
••
••
•
-40°c 至 +85°c 操作
温度 范围
••
••
•
15 kv/
µµ
µµ
µ
s 隔离 瞬态
免疫
••
••
•
安全 批准: ul 1577, csa
和 iec/en/din en 60747-5-2
应用程序
••
••
•
电机 相位 和 轨道 电流
感应
••
••
•
数据 收购 系统
••
••
•
工业 流程 控制
••
••
•
逆变器 电流 感应
••
••
•
概述 目的 电流 感应
和 监测
描述
这 hcpl-7860/hcpl-786j
光学 隔离 调制器
和 hcpl-0872 数字
接口 集成电路 或 数字 过滤器
一起 窗体 一个 隔离
可编程 双芯片
模数转换 变频器. 这
隔离 调制器 允许
直接 测量 的 电机
相位 电流 入点 电源
逆变器.
入点 操作, 这 hcpl-7860/
hcpl-786j 隔离 调制器
(光耦合器 与 3750 v
rms
电介质 承受 电压
评级) 转换 一个 低-
带宽 模拟 输入 进入 一个
高速 一位 数据 溪流
由 手段 的 一个 西格玛-三角洲 (
Σ−
∆
) 过采样 调制器.
这个 调制 提供 用于
高 噪声 页边距 和
优秀 免疫 反对
隔离-模式 瞬变. 这
调制器 数据 和 片上
取样 时钟 是 已编码
和 已传输 跨越 这
隔离 边界 在哪里 他们
是 已回收 和 已解码
进入 分开 高速 时钟
和 数据 频道.
一个 0.1 µf 旁路 电容器 必须 是 已连接 之间 针脚 v
dd
和 接地
注意事项: 它 是 建议 那 正常 静态 注意事项 是 已拍摄 入点 搬运 和 总成
的 这个 组件 至 防止 损伤 和/或 降解, 哪个 将 是 诱导 由 esd.
spi 和 qspi 是 商标 的 摩托罗拉 corp.
microwire 是 一个 商标 的 国家 半导体 公司
西格玛
三角洲
模块./
编码
解码
1
2
3
4
8
7
6
5
输入
电流
hcpl-0872
或
数字 过滤器
mcu
或
dsp
hcpl-7860
