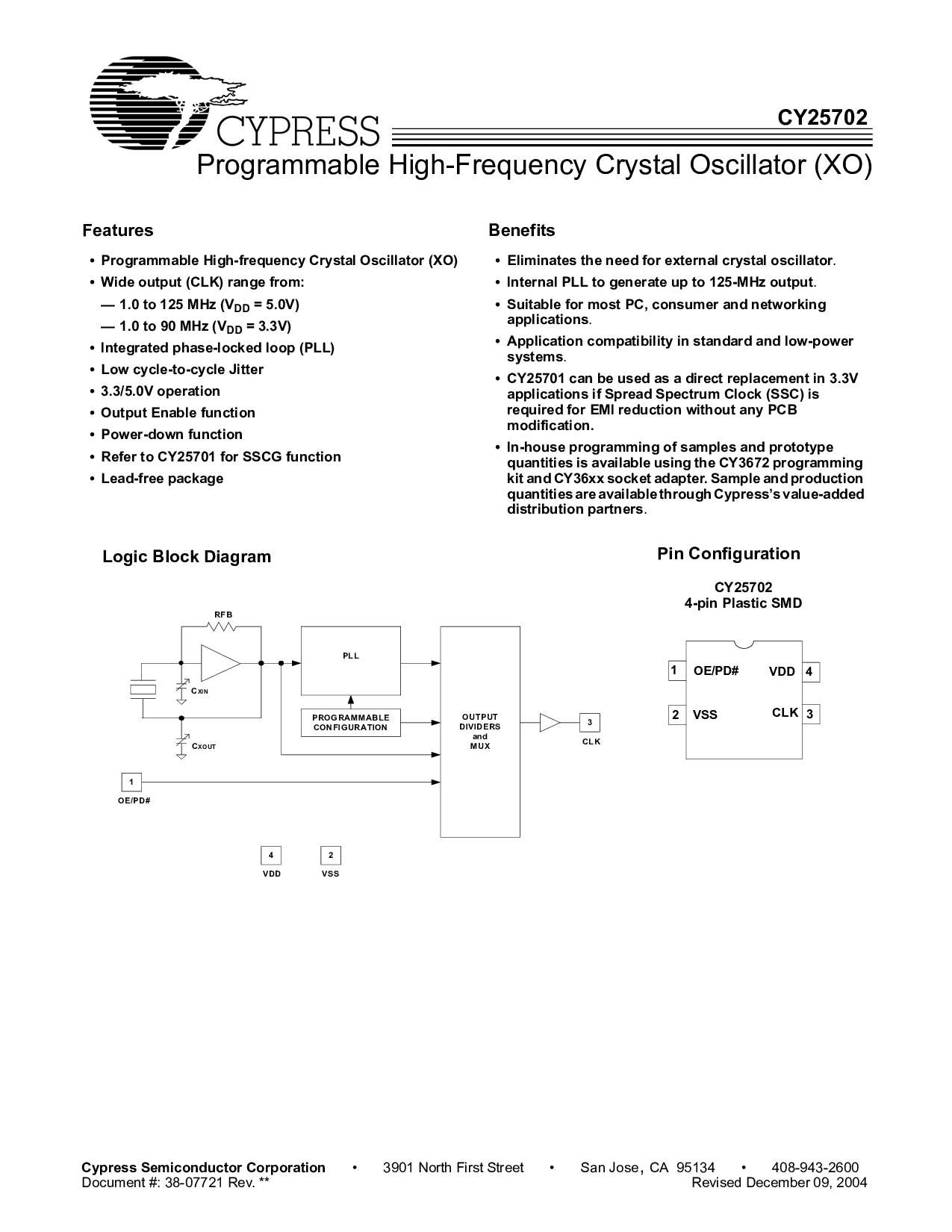

可编程 高频水晶 振荡器 (xo)
CY25702
柏树 半导体 公司
• 3901 北 第一 街道 • San Jose
,
ca 95134 • 408-943-2600
文件 #: 38-07721 rev. ** 修订 12月 09, 2004
特点
• 可编程 高频 水晶 振荡器 (xo)
• 宽 输出 (clk) 范围 从:
— 1.0 至 125 mhz (v
dd
= 5.0v)
— 1.0 至 90 mhz (v
dd
= 3.3v)
• 综合 锁相 回路 (pll)
• 低 循环到循环 抖动
• 3.3/5.0v 操作
• 输出 启用 功能
• 掉电 功能
• 参考 至 cy25701 用于 sscg 功能
• 无铅 包装
好处
• 消除 这 需要 用于 外部 水晶 振荡器
.
• 内部 pll 至 生成向上 至 125-mhz 输出
.
• 适合 用于 大多数 pc, 消费者 和 联网
应用程序
.
• 应用程序 兼容性 入点 标准 和 低功耗
系统
.
• cy25701 可以 是 已使用 作为 一个 直接 更换 入点 3.3v
应用程序 如果 传播 光谱 时钟 (ssc) 是
必填项 用于 emi 减少 无 任何 pcb
修改.
• 入点-房子 编程 的 样品 和 原型
工程量 是 可用 使用 这 cy3672 编程
工具包 和 cy36xx 插座 适配器. 样品 和 生产
工程量 是 可用 通过 柏树’s 值-已添加
分布 合作伙伴
.
逻辑 块 图表
PLL
可编程
配置
输出
分隔器
和
mux
1
4 2
VDD vss
oe/pd#
RFB
c
XOUT
c
新
3
clk
管脚 配置
CY25702
4-管脚 塑料 smd
4
oe/pd#
3
VDD
1
2
vss
clk
