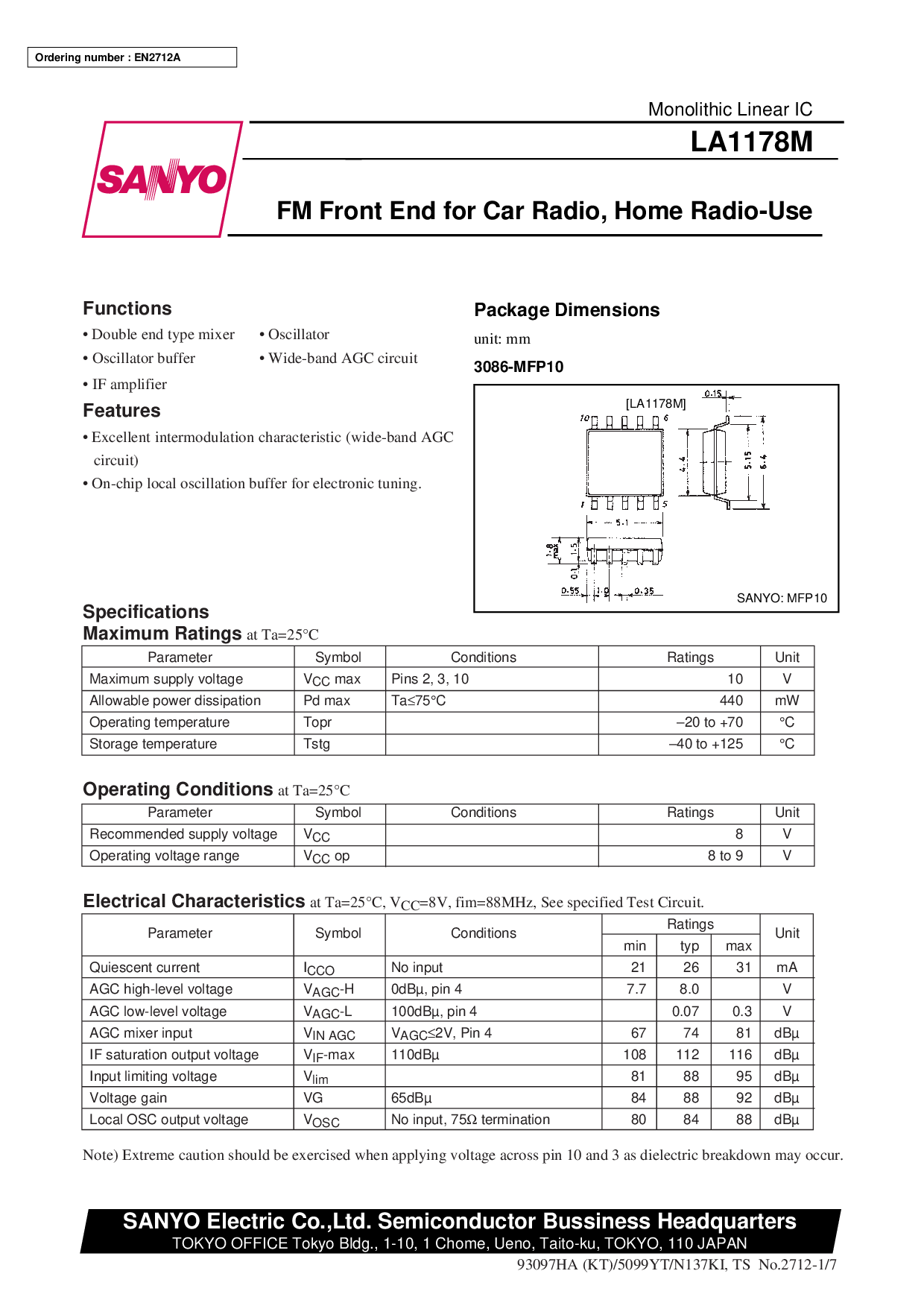

LA1178M
订购 号码 : en2712a
调频 前 结束 用于 汽车 收音机, 主页 收音机-使用
单片 线性 集成电路
三洋 电动 一氧化碳.,有限公司. 半导体 bussiness 总部
tokyo 办公室 tokyo bldg., 1-10, 1 chome, ueno, taito-ku, tokyo, 110 日本
93097ha (kt)/5099yt/n137ki, ts 否.2712-1/7
功能
• 双 结束 类型 搅拌机 • 振荡器
• 振荡器 缓冲区 • 宽带 agc 电路
• 如果 放大器
特点
• 优秀 互调 特性 (宽-乐队 agc
电路)
• 片上 本地 振荡 缓冲区 用于 电子 调谐.
包装 尺寸
单位: mm
3086-mfp10
[LA1178M]
三洋: mfp10
规格
最大值 额定值
在 助教=25°c
参数 符号 条件 额定值 单位
最大值 供应 电压 v
抄送
最大值 针脚 2, 3, 10 10 v
允许 电源 耗散 pd 最大值 助教
≤
75°C 440 mW
操作 温度 Topr –20 至 +70 °C
存储 温度 Tstg –40 至 +125 °C
操作 条件
在 助教=25°c
参数 符号 条件 额定值 单位
推荐 供应 电压 v
抄送
8V
操作 电压 范围 v
抄送
op 8 至 9 v
电气 特性
在 助教=25°c, v
抄送
=8v, fim=88mhz, 请参见 指定 测试一下 电路.
参数 符号 条件
额定值
最小 典型值 最大值
单位
静态 电流 我
CCO
否 输入 21 26 31 ma
agc 高级别 电压 v
AGC
-h 0dbµ, 管脚 4 7.7 8.0 v
agc 低水平 电压 v
AGC
-l 100dbµ, 管脚 4 0.07 0.3 v
agc 搅拌机 输入 v
入点 agc
v
AGC
≤
2v, 管脚 4 67 74 81 dBµ
如果 饱和度 输出 电压 v
如果
-最大值 110dBµ 108 112 116 dBµ
输入 限制 电压 v
lim
81 88 95 dBµ
电压 增益 VG 65dBµ 84 88 92 dBµ
本地 osc 输出 电压 v
osc
否 输入, 75
Ω
终止 80 84 88 dBµ
备注) 极端 注意事项 应该 是 行使 当 申请 电压 跨越 管脚 10 和 3 作为 电介质 击穿 将 发生.
