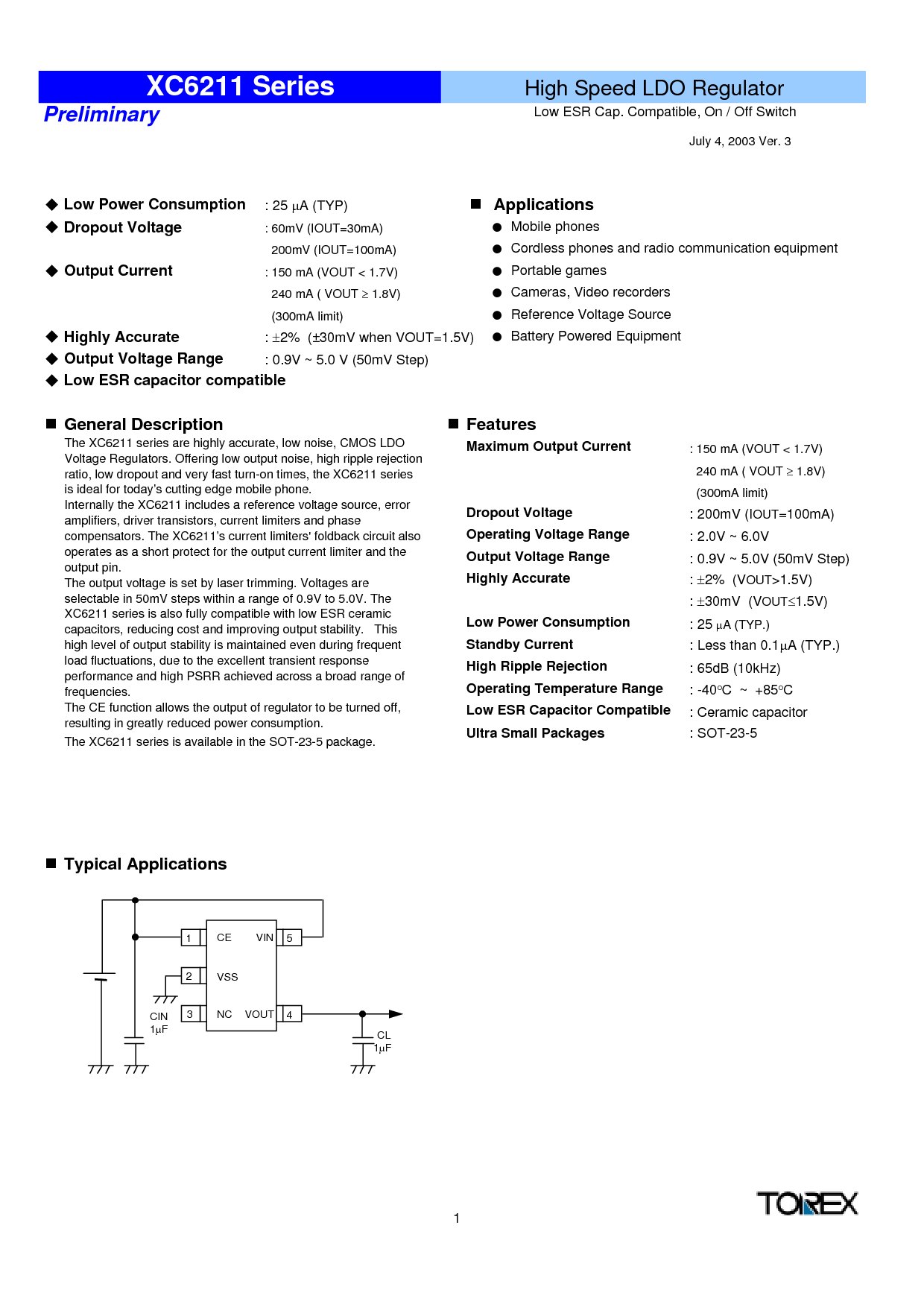

初步
july 4, 2003 ver. 3
低 电源 消费
: 25
µ
一个 (典型值)
应用程序
辍学 电压
: 60mv (iout=30ma)
z
移动电话 电话
200mv (iout=100ma)
z
无绳 电话 和 收音机 通信 设备
输出 电流
: 150 ma (vout &指示灯; 1.7v)
z
便携式 游戏
240 ma ( vout
≥
1.8v)
z
摄像头, 视频 记录器
(300ma 限制)
z
参考 电压 来源
高度 准确
:
±
2% (±30mv 当 vout=1.5v)
z
蓄电池 通电 设备
输出 电压 范围
: 0.9v ~ 5.0 v (50mv 步骤)
低 等效串联电阻 电容器 兼容
概述 描述
特点
最大值 输出 电流
: 150 ma (vout &指示灯; 1.7v)
240 ma ( vout
≥
1.8v)
(300ma 限制)
辍学 电压
: 200mv (我
出点
=100ma)
操作 电压 范围
: 2.0v ~ 6.0v
输出 电压 范围
: 0.9v ~ 5.0v (50mv 步骤)
高度 准确
:
±
2% (v
出点
>1.5v)
:
±
30mv (v
出点
≤
1.5v)
低 电源 消费
: 25
µ
一个 (典型值.)
备用 电流
: 较少 比 0.1
µ
一个 (典型值.)
高 波纹 拒收
: 65db (10khz)
操作 温度 范围
: -40
o
c ~ +85
o
c
低 等效串联电阻 电容器 兼容
: 陶瓷 电容器
超 小 软件包
: sot-23-5
典型 应用程序
1
xc6211 系列
低 等效串联电阻 盖. 兼容, 开启 / 关 开关
高 速度 ldo 调节器
这 xc6211 系列 是 高度 准确, 低 噪声, cmos ldo
电压 调节器. 提供 低 输出 噪声, 高 波纹 拒收
比率, 低 辍学 和 很 快 打开 次, 这 xc6211 系列
是 理想 用于 今天’s 切割 边缘 移动电话 电话.
内部 这 xc6211 包括 一个 参考 电压 来源, 错误
放大器, 驾驶员 晶体管, 电流 限制器 和 相位
补偿器. 这 xc6211’s 电流 限制器' 折返 电路 也
操作 作为 一个 短 保护 用于 这 输出 电流 限幅器 和 这
输出 管脚.
这 输出 电压 是 设置 由 激光 修整. 电压 是
可选择 入点 50mv 步骤 内 一个 范围 的 0.9v 至 5.0v. 这
xc6211 系列 是 也 完全 兼容 与 低 等效串联电阻 陶瓷
电容器, 减少 成本 和 改善 输出 稳定性. 这个
高 水平 的 输出 稳定性 是 维护 甚至 期间 频繁
荷载 波动, 到期 至 这 优秀 瞬态 响应
业绩 和 高 psrr 已实现 跨越 一个 广泛的 范围 的
频率.
这 ce 功能 允许 这 输出 的 调节器 至 是 翻转 关,
结果 入点 很大 减少 电源 消费.
这 xc6211 系列 是 可用 入点 这 sot-23-5 包装.
vss
1
2
3
4
5
VIN
VOUT
ce
nc
cin
1
µ
f
cl
1
µ
f
