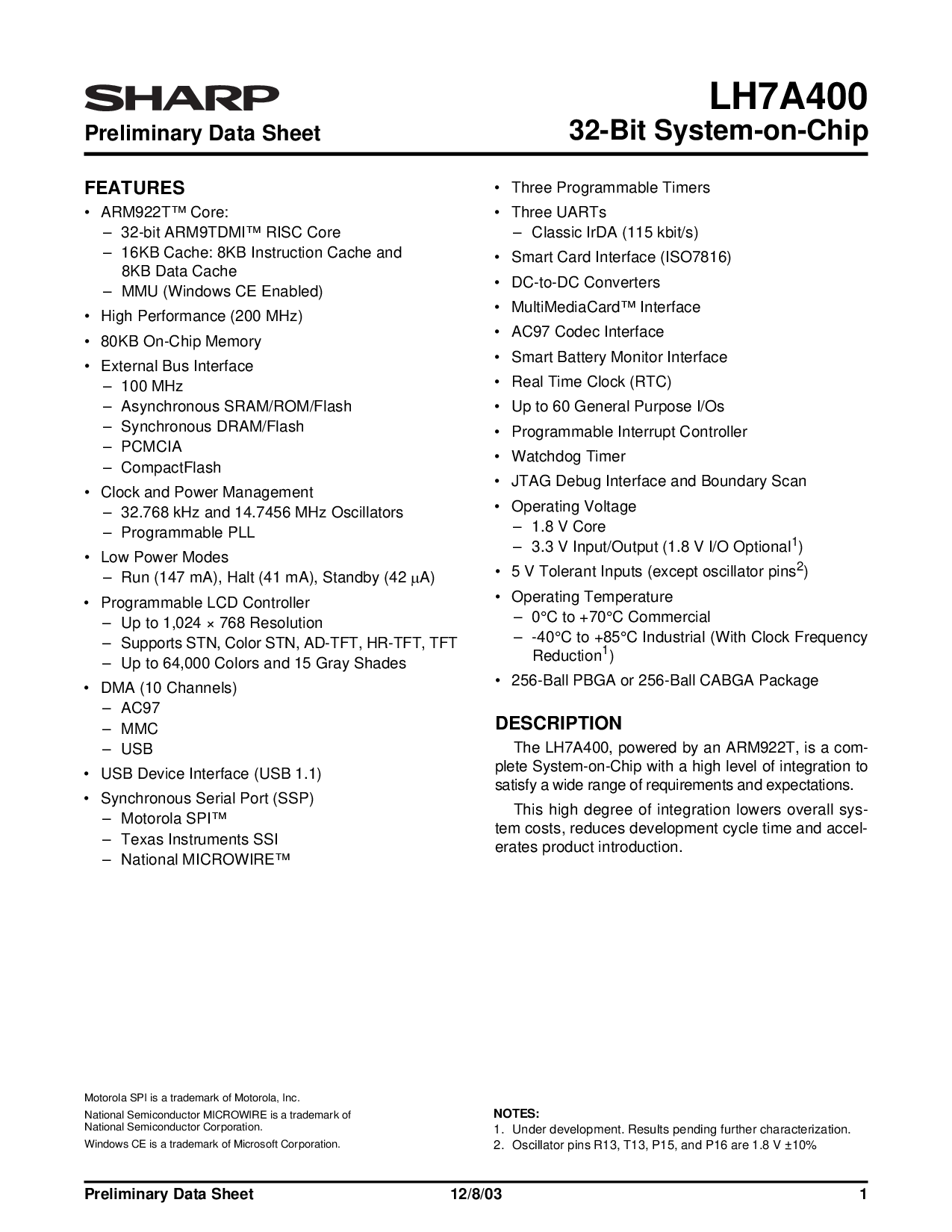

初步 数据 工作表 12/8/03 1
LH7A400
初步 数据 工作表
32-有点 系统-开启-芯片
特点
• arm922t™ 核心:
– 32-有点 arm9tdmi™ risc 核心
– 16kb 高速缓存: 8kb 说明书 高速缓存 和
8kb 数据 高速缓存
– mmu (窗户 ce 已启用)
• 高 业绩 (200 mhz)
• 80kb 片上 记忆
• 外部 总线 接口
– 100 mhz
– 异步 sram/rom/闪光灯
– 同步 dram/闪光灯
– PCMCIA
– CompactFlash
• 时钟 和 电源 管理
– 32.768 khz 和 14.7456 mhz 振荡器
– 可编程 pll
• 低 电源 模式
– 运行 (147 ma), 停止 (41 ma), 备用 (42
µ
一个)
• 可编程 lcd 控制器
– 向上 至 1,024 × 768 分辨率
– 支架 stn, 颜色 stn, 广告-tft, 人力资源-tft, tft
– 向上 至 64,000 颜色 和 15 灰色 shades
• dma (10 频道)
–AC97
–MMC
–USB
• usb 设备 接口 (usb 1.1)
• 同步 串行 港口 (ssp)
– 摩托罗拉 spi™
– 德州 仪器仪表 ssi
– 国家 microwire™
• 三个 可编程 计时器
• 三个 uarts
– 经典 irda (115 kbit/s)
• 智能 卡片 接口 (iso7816)
• 直流到直流 转换器
• multimediacard™ 接口
• ac97 编解码器 接口
• 智能 蓄电池 显示器 接口
• 真实 时间 时钟 (rtc)
• 向上 至 60 概述 目的 我/操作系统
• 可编程 中断 控制器
• 看门狗 计时器
• jtag 调试 接口 和 边界 扫描
• 操作 电压
– 1.8 v 核心
– 3.3 v 输入/输出 (1.8 v 我/o 可选
1
)
• 5 v 宽容 输入 (除了 振荡器 针脚
2
)
• 操作 温度
– 0°c 至 +70°c 商业
– -40°c 至 +85°c 工业 (与 时钟 频率
减少
1
)
• 256-球 pbga 或 256-球 cabga 包装
描述
这 lh7a400, 通电 由 一个 arm922t, 是 一个 com-
完整 系统-开启-芯片 与 一个 高 水平 的 集成 至
满足 一个 宽 范围 的 要求 和 期望.
这个 高 学位 的 集成 降低 总体 系统-
透射电镜 费用, 减少 development 循环 时间 和 accel-
erates 产品 导言.
摩托罗拉 spi 是 一个 商标 的 摩托罗拉, 公司
国家 半导体 microwire 是 一个 商标 的
国家 半导体 公司.
窗户 ce 是 一个 商标 的 microsoft 公司.
备注:
1. 下 发展. 结果 pending 进一步 表征.
2. 振荡器 针脚 r13, t13, p15, 和 p16 是 1.8 v ±10%
