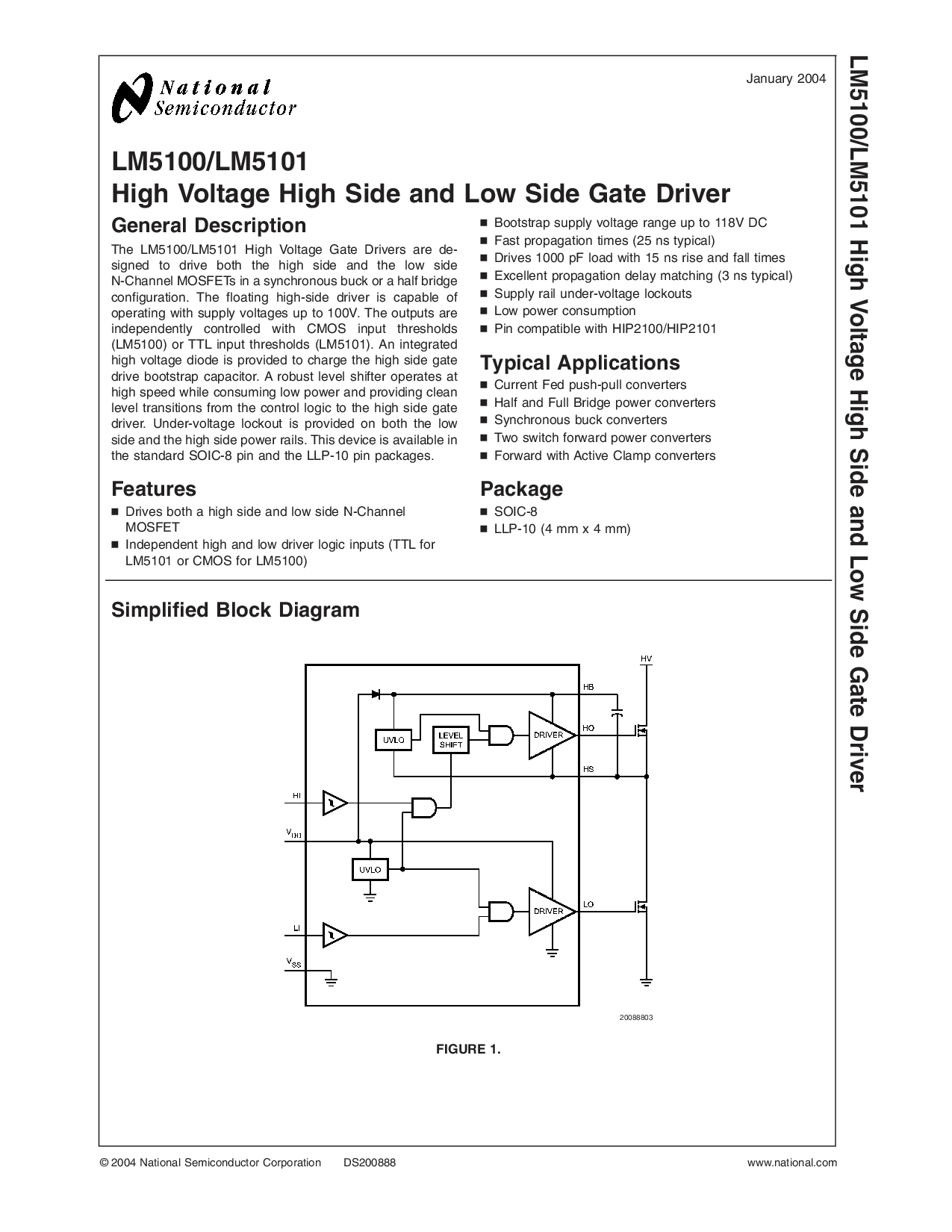

lm5100/lm5101
高 电压 高 侧面 和 低 侧面 闸门 驾驶员
概述 描述
这 lm5100/lm5101 高 电压 闸门 驱动程序 是 de-
签字 至 驱动器 两者都有 这 高 侧面 和 这 低 侧面
n通道 MOSFETs 入点 一个 同步 降压 或 一个 一半 桥梁
配置. 这 浮动 高侧 驾驶员 是 有能力 的
操作 与 供应 电压 向上 至 100v. 这 产出 是
独立 受控 与 CMOS 输入 阈值
(lm5100) 或 TTL 输入 阈值 (lm5101). 一个 综合
高 电压 二极管 是 提供 至 费用 这 高 侧面 闸门
驱动器 引导程序 电容器. 一个 坚固耐用 水平 换档器 操作 在
高 速度 同时 消费 低 电源 和 提供 清洁
水平 过渡 从 这 控制 逻辑 至 这 高 侧面 闸门
驾驶员. 欠压 上锁 是 提供 开启 两者都有 这 低
侧面 和 这 高 侧面 电源 铁轨. 这个 设备 是 可用 入点
这 标准 soic-8 管脚 和 这 llp-10 管脚 软件包.
特点
n
驱动器 两者都有 一个 高 侧面 和 低 侧面 n通道
场效应晶体管
n
独立 高 和 低 驾驶员 逻辑 输入 (ttl 用于
LM5101 或 CMOS 用于 lm5100)
n
引导程序 供应 电压 范围 向上 至 118V 直流
n
快 传播 次 (25 ns 典型)
n
驱动器 1000 pf 荷载 与 15 ns 上升 和 坠落 次
n
优秀 传播 延迟 匹配 (3 ns 典型)
n
供应 轨道 欠压 lockouts
n
低 电源 消费
n
管脚 兼容 与 hip2100/hip2101
典型 应用程序
n
电流 美联储 推拉 转换器
n
一半 和 已满 桥梁 电源 转换器
n
同步 降压 转换器
n
两个 开关 前进 电源 转换器
n
前进 与 活动 卡箍 转换器
包装
n
soic-8
n
llp-10 (4 mmx4mm)
简化 块 图表
20088803
图 1.
January 2004
lm5100/lm5101 高 电压 高 侧面 和 低 侧面 闸门 驾驶员
© 2004 国家 半导体 公司 DS200888 www.国家.com
