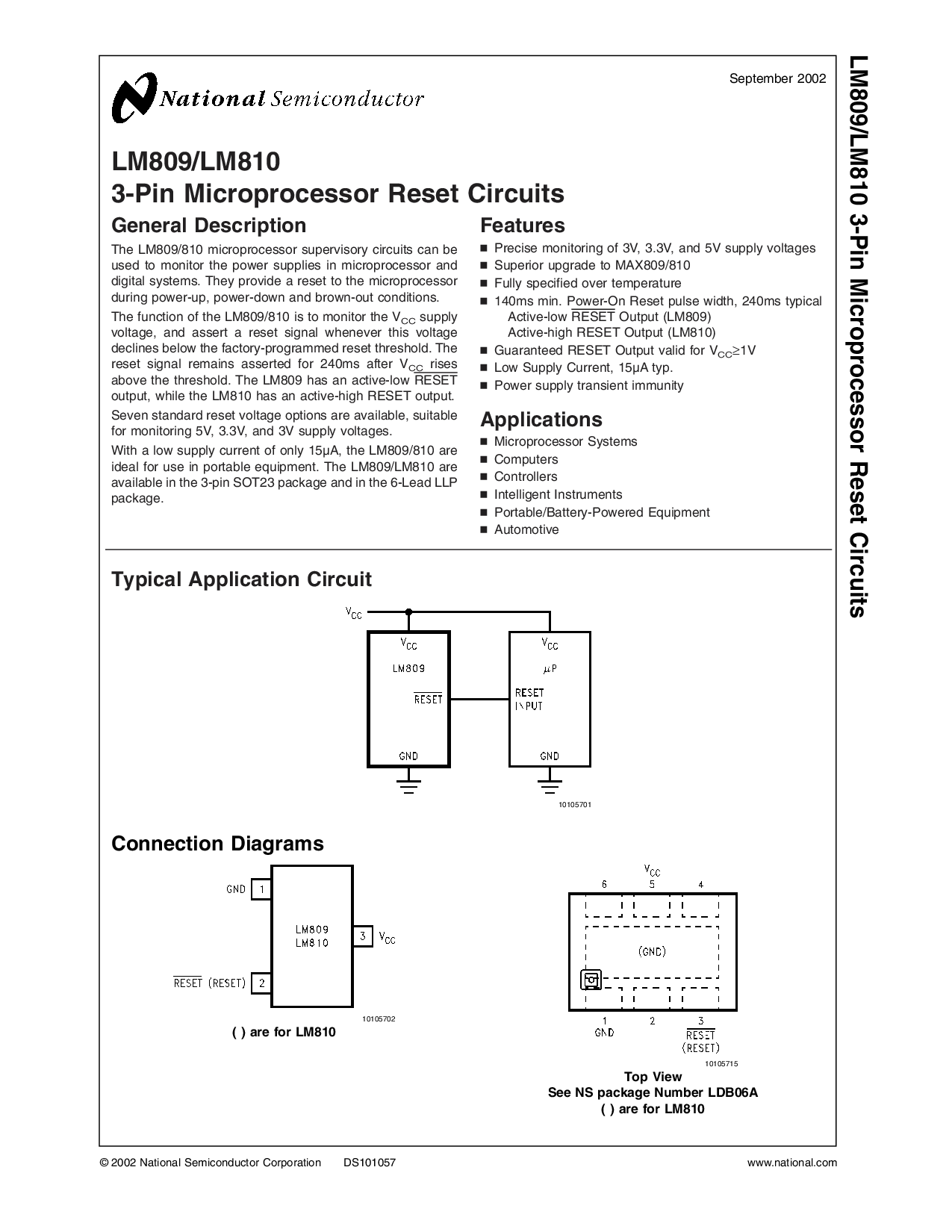

lm809/lm810
3-管脚 微处理器 重置 电路
概述 描述
这 lm809/810 微处理器 监督 电路 可以 是
已使用 至 显示器 这 电源 供应品 入点 微处理器 和
数字 系统. 他们 提供 一个 重置 至 这 微处理器
期间 通电, 掉电 和 棕色-out 条件.
这 功能 的 这 lm809/810 是 至 显示器 这 v
抄送
供应
电压, 和 断言 一个 重置 信号 每当 这个 电压
declines 下面 这 工厂编程 重置 阈值. 这
重置 信号 遗迹 已断言 用于 240ms 之后 v
抄送
上升
以上 这 阈值. 这 LM809 有 一个 低电平有效 重置
输出, 同时 这 LM810 有 一个 有效-高 重置 输出.
七 标准 重置 电压 选项 是 可用, 适合
用于 监测 5v, 3.3v, 和 3V 供应 电压.
与 一个 低 供应 电流 的 仅 15µa, 这 lm809/810 是
理想 用于 使用 入点 便携式 设备. 这 lm809/lm810 是
可用 入点 这 3-管脚 SOT23 包装 和 入点 这 6-铅 LLP
包装.
特点
n
精确 监测 的 3v, 3.3v, 和 5V 供应 电压
n
上级 升级 至 max809/810
n
完全 指定 结束 温度
n
140ms 最小值 通电 重置 脉冲 宽度, 240ms 典型
低电平有效 重置 输出 (lm809)
有效-高 重置 输出 (lm810)
n
保证 重置 输出 有效 用于 v
抄送
≥
1V
n
低 供应 电流, 15µA 典型值
n
电源 供应 瞬态 免疫
应用程序
n
微处理器 系统
n
计算机
n
控制器
n
智能 仪器仪表
n
便携式/蓄电池-通电 设备
n
汽车
典型 应用程序 电路
10105701
连接 图表
10105702
( ) 是 用于 LM810
10105715
顶部 查看
请参见 ns 包装 号码 LDB06A
( ) 是 用于 LM810
九月 2002
lm809/lm810 3-管脚 微处理器 重置 电路
© 2002 国家 半导体 公司 DS101057 www.国家.com
