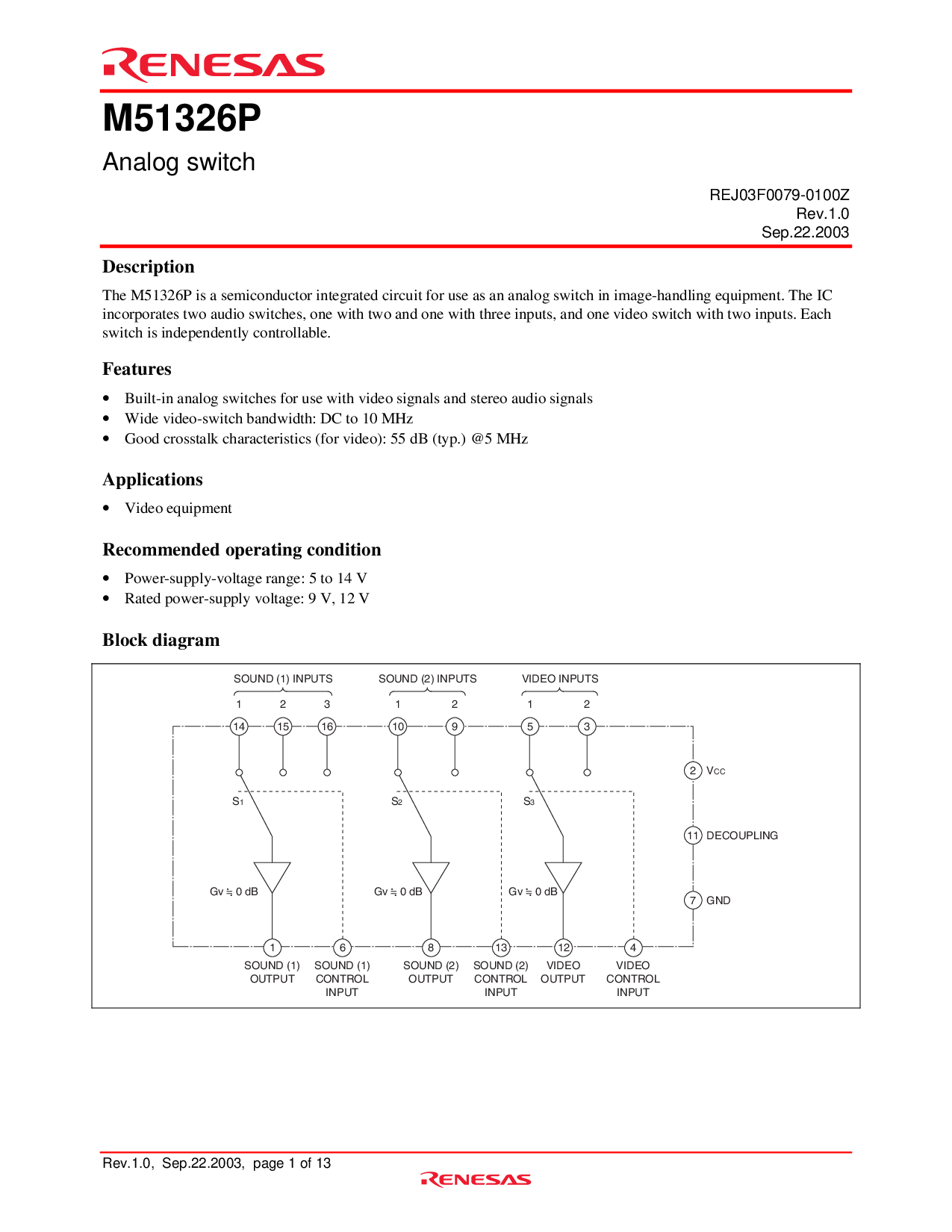

rev.1.0, 9月.22.2003, 第页 1 的 13
M51326P
模拟 开关
rej03f0079-0100z
rev.1.0
9月.22.2003
描述
这 m51326p 是 一个 半导体 综合 电路 用于 使用 作为 一个 模拟 开关 入点 图像-搬运 设备. 这 集成电路
包含 两个 音频 开关, 一个 与 两个 和 一个 与三个 输入, 和 一个 视频 开关 与 两个 输入. 每个
开关 是 独立 可控.
特点
•
内置 模拟 开关 用于 使用 与 视频 信号 和 立体声 音频 信号
•
宽 视频-开关 带宽: 直流 至 10 mhz
•
不错 串扰 特性 (用于 视频): 55 db (典型值.) @5 mhz
应用程序
•
视频 设备
推荐 操作 条件
•
电源-供应-电压 范围: 5 至 14 v
•
额定 电源 电压: 9 v, 12 v
块 图表
1
声音 (1) 输入
s
gv = 0 db
1
14
2
15
3
16
1
声音 (1)
输出
1
声音 (2) 输入
s
2
10 9
2
8
声音 (2)
输出
6
声音 (1)
控制
输入
13
声音 (2)
控制
输入
1
视频 输入
s
3
v
抄送
5 3
2
12
视频
输出
4
2
解耦
11
地
7
视频
控制
输入
gv = 0 db gv = 0 db
