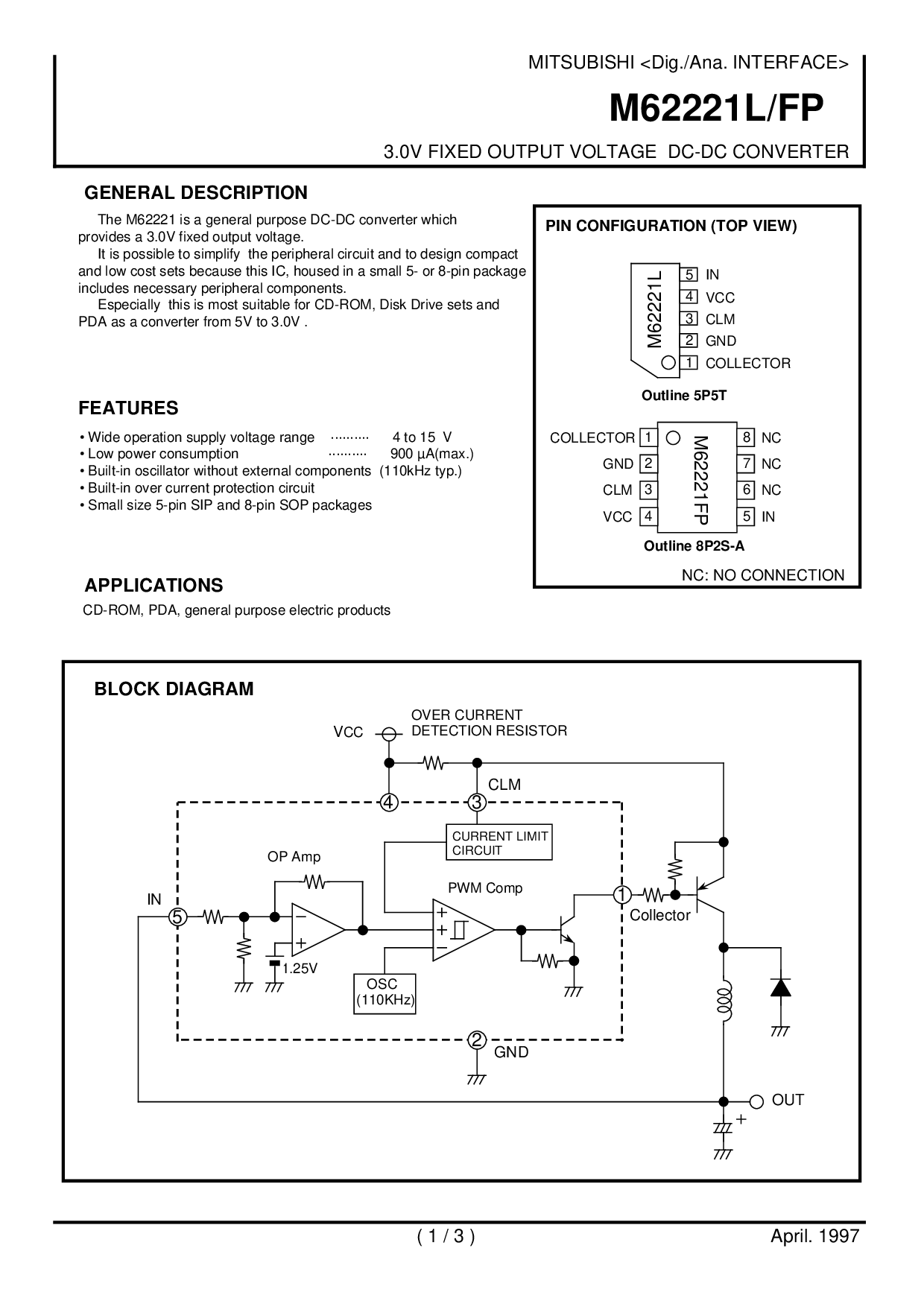

mitsubishi &指示灯;挖./ana. 接口>
m62221l/fp
3.0v 固定 输出 电压 直流-直流 变频器
概述 描述
这 m62221 是 一个 概述 目的 直流-直流 变频器 哪个
提供 一个 3.0v 固定 输出 电压.
它 是 可能 至 简化 这 外围设备 电路 和 至 设计 紧凑型
和 低 成本 集 因为 这个 集成电路, 已安置 入点 一个 小 5- 或 8-管脚 包装
包括 必要的 外围设备 组件.
尤其是 这个 是 大多数 适合 用于 光盘-rom, 磁盘 驱动器 集 和
pda 作为 一个 变频器 从 5v 至 3.0v .
特点
• 宽 操作 供应 电压 范围 ·········· 4 至 15 v
• 低 电源 消费 ·········· 900 µa(最大值.)
• 内置 振荡器 无 外部 组件 (110khz 典型值.)
• 内置 结束 电流 保护 电路
• 小 尺寸 5-管脚 sip 和 8-管脚 sop 软件包
应用程序
光盘-rom, pda, 概述 目的 电动 产品
管脚 配置 (顶部 查看)
大纲 5p5t
M62221L
1
2
3
4
5
收集器
地
CLM
VCC
入点
大纲 8p2s-一个
M62221FP
1
2
3
4
8
7
6
5
收集器
地
CLM
VCC 入点
nc
nc
nc
nc: 否 连接
( 1 / 3 )
块 图表
op 放大器
电流 限制
电路
pwm 比较
v抄送
入点
地
osc
1.25v
出点
收集器
结束 电流
检测 电阻
1
2
34
5
CLM
(110khz)
