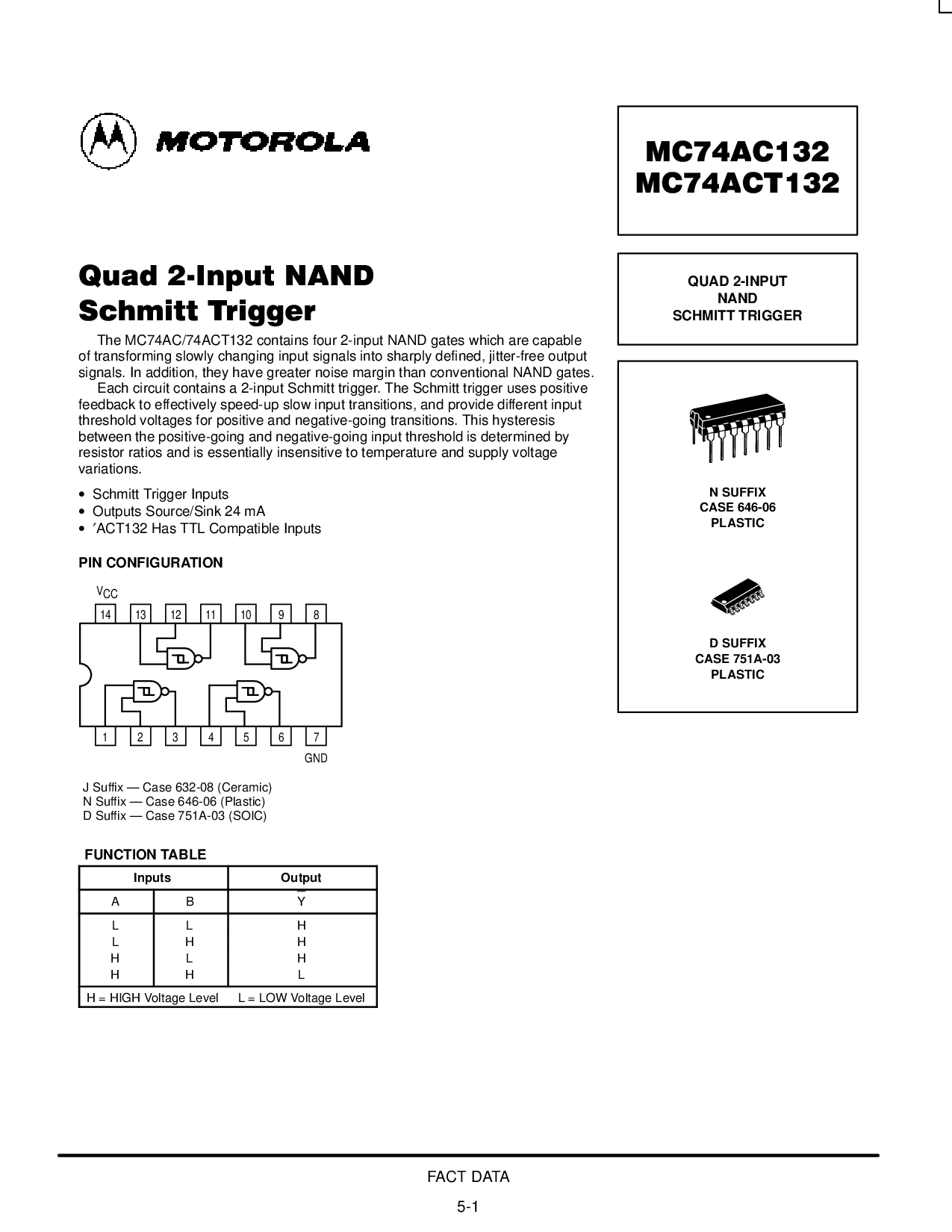

5-1
事实 数据
四边形 2ĆInput 与非
施密特 触发器
这 mc74ac/74act132 包含 四 2-输入 与非 盖茨 哪个 是 有能力
的 变身 慢慢的 变化 输入 信号 进入 锐利 已定义, 无抖动 输出
信号. 入点 加法, 他们 有 更大 噪声 边距 比 常规 与非 盖茨.
每个 电路 包含 一个 2-输入 施密特 触发器. 这 施密特 触发器 用途 正
反馈 至 有效地 提速 慢 输入 过渡, 和 提供 不同的 输入
阈值 电压 用于 正 和 负向 过渡. 这个 滞后
之间 这 积极向上 和 负向 输入 阈值 是 已确定 由
电阻 比率 和 是 本质上 不敏感 至 温度 和 供应 电压
变化.
•
施密特 触发器 输入
•
产出 来源/水槽 24 ma
• ′
act132 有 ttl 兼容 输入
1314 12 11 10 9 8
21 3 4 5 6 7
地
v
抄送
j 后缀 — 案例 632-08 (陶瓷)
n 后缀 — 案例 646-06 (塑料)
d 后缀 — 案例 751a-03 (soic)
管脚 配置
功能 表
输入 输出
一个 B y
l l h
l h h
h l h
h h l
h = 高 电压 水平 l = 低 电压 水平
MC74AC132
MC74ACT132
四边形 2-输入
与非
施密特 触发器
n 后缀
案例 646-06
塑料
d 后缀
案例 751a-03
塑料
