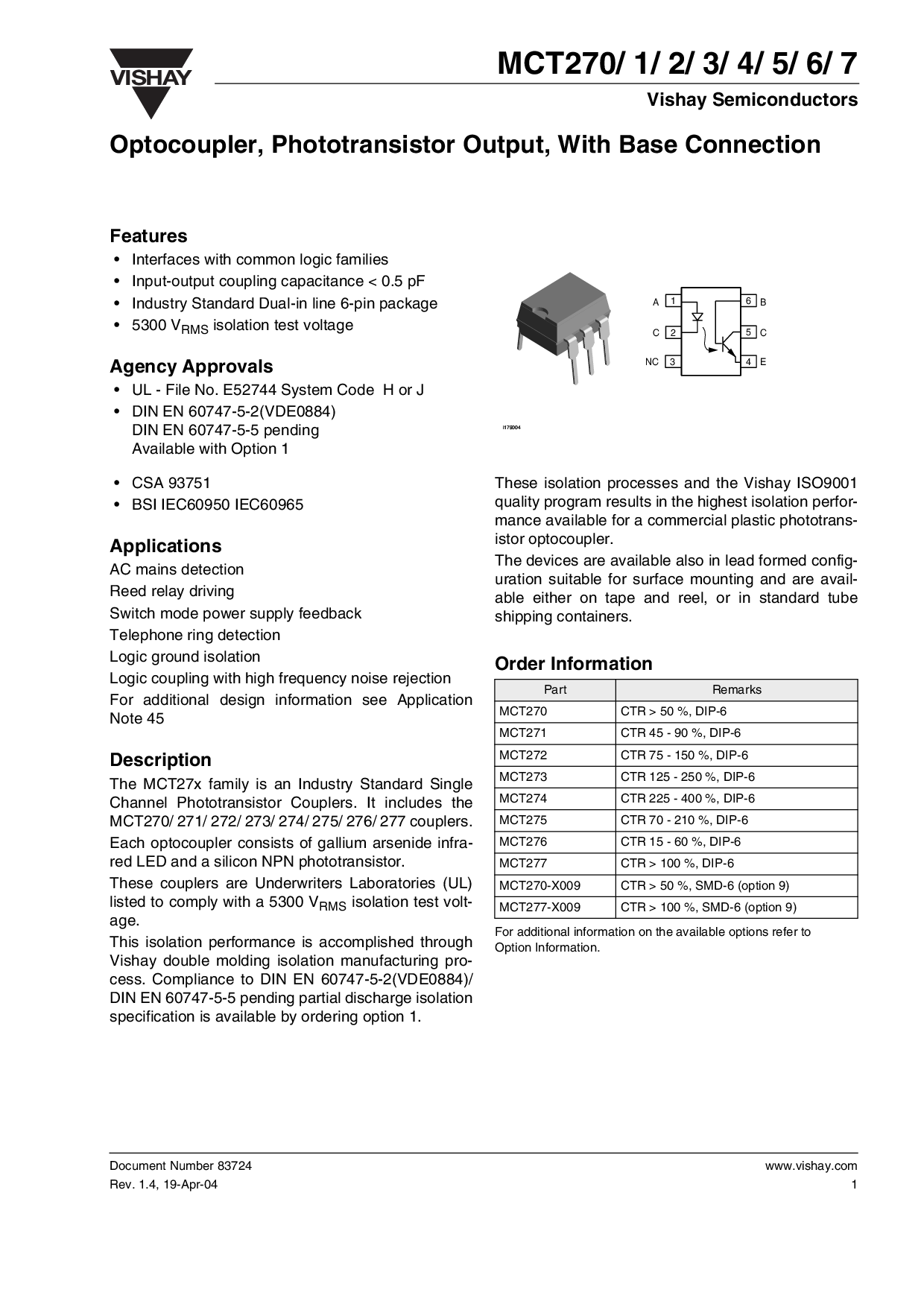

vishay
mct270/ 1/ 2/ 3/ 4/ 5/ 6/ 7
文件 号码 83724
rev. 1.4, 19-apr-04
vishay 半导体
www.vishay.com
1
i179004i179004
1
2
3
6
5
4
B
c
e?
一个
c
nc
光耦合器, 光电晶体管 输出, 与 底座 连接
特点
• 接口 与 普通 逻辑 家庭
• 输入-输出 联轴器 电容 &指示灯; 0.5 pf
• 行业 标准 双-入点 线 6-管脚 包装
• 5300 v
rms
隔离 测试一下 电压
代理机构 批准
• ul - 文件 否. e52744 系统 代码 h 或 j
• din en 60747-5-2(vde0884)
din en 60747-5-5 待定
可用 与 选项 1
• csa 93751
• bsi iec60950 iec60965
应用程序
交流电 主电源 检测
芦苇 继电器 驾驶
开关 模式 电源 供应 反馈
电话 戒指 检测
逻辑 接地 隔离
逻辑 联轴器 与 高 频率 噪声 拒收
用于 附加 设计 信息 请参见 应用程序
备注 45
描述
这 mct27x 家庭 是 一个 行业 标准 单独
频道 光电晶体管 耦合器. 它 包括 这
mct270/ 271/ 272/ 273/ 274/ 275/ 276/ 277 couplers.
每个 光耦合器 由 的 镓 砷化物 infra-
红色 led指示灯 和 一个 硅 npn 光电晶体管.
这些 耦合器 是 underwriters 实验室 (ul)
已列出 至 遵守 与 一个 5300 v
rms
隔离 测试一下 电压-
年龄.
这个 隔离 业绩 是 已完成 通过
vishay 双 成型 隔离 制造业 专业版-
cess. 合规性 至 din en 60747-5-2(vde0884)/
din en 60747-5-5 待定 部分 放电 隔离
规格 是 可用 由 订购 选项 1.
这些 隔离 流程 和 这 vishay iso9001
质量 程序 结果 入点 这 最高 隔离 perfor-
mance 可用 用于 一个 商业 塑料 phototrans-
istor 光耦合器.
这 设备 是 可用 也 入点 铅 成型 配置-
配置 适合 用于 表面 安装 和 是 可用-
能 要么 开启 胶带 和 卷轴, 或 入点 标准 导管
装运 集装箱.
订单 信息
用于 附加 信息 开启 这 可用 选项 参考 至
选项 信息.
part Remarks
MCT270 ctr > 50 %, 倾角-6
MCT271 ctr 45 - 90 %, 倾角-6
MCT272 ctr 75 - 150 %, 倾角-6
MCT273 ctr 125 - 250 %, 倾角-6
MCT274 ctr 225 - 400 %, 倾角-6
MCT275 ctr 70 - 210 %, 倾角-6
MCT276 ctr 15 - 60 %, 倾角-6
MCT277 ctr > 100 %, 倾角-6
mct270-x009 ctr > 50 %, smd-6 (选项 9)
mct277-x009 ctr > 100 %, smd-6 (选项 9)
