半导体
4-192
march 1997

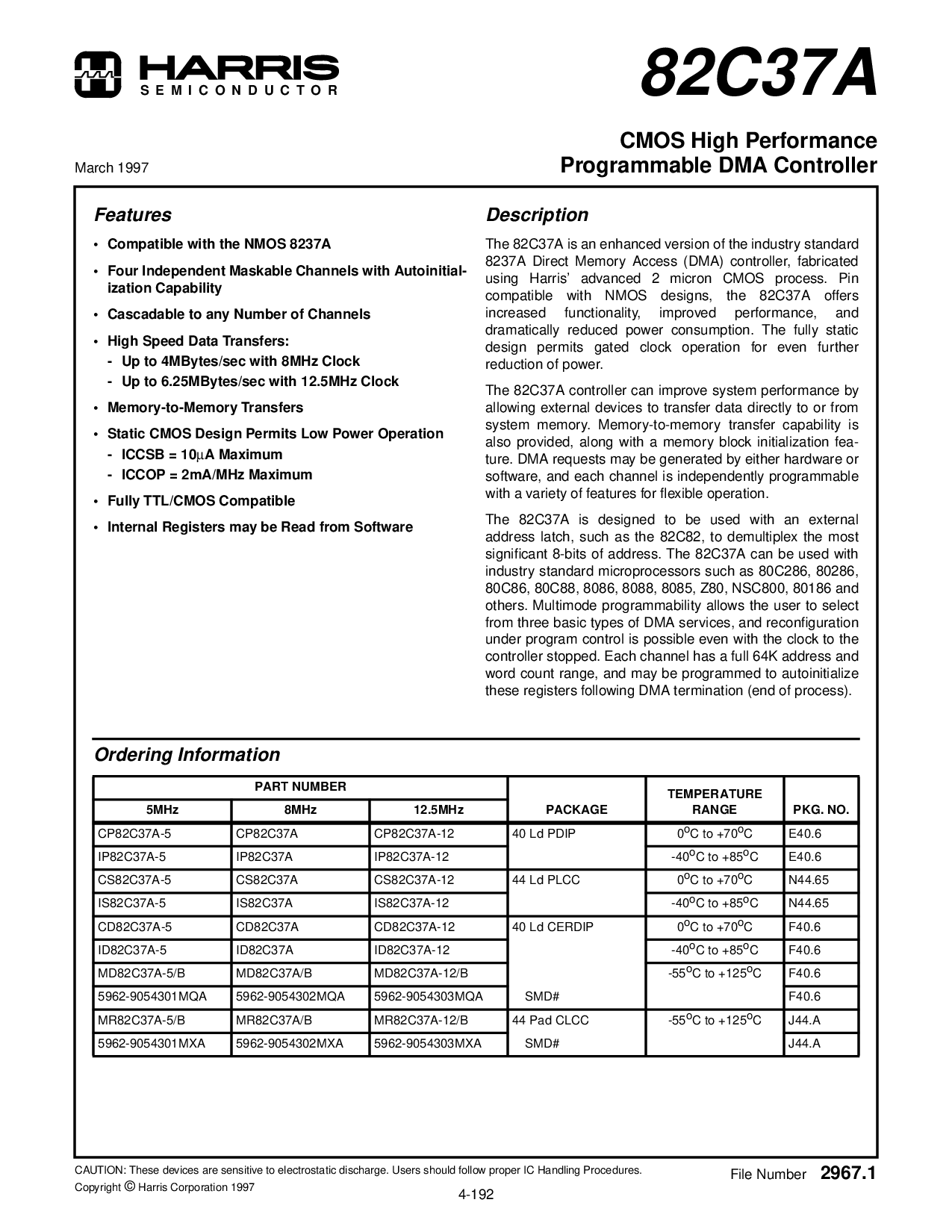

82C37A
cmos 高 业绩
可编程 dma 控制器
特点
• 兼容 与 这 nmos 8237a
• 四 独立 可掩膜 频道 与 autoinitial-
化 能力
• 可级联 至 任何 号码 的 频道
• 高 速度 数据 转让:
- 向上 至 4mbytes/秒 与 8mhz 时钟
- 向上 至 6.25mbytes/秒 与 12.5mhz 时钟
• 内存到内存 转让
• 静态 cmos 设计 许可证 低 电源 操作
- iccsb = 10
µ
一个 最大值
- iccop = 2ma/mhz 最大值
• 完全 ttl/cmos 兼容
• 内部 寄存器 将 是 阅读 从 软件
描述
这 82c37a 是 一个 增强型 版本 的 这 行业 标准
8237a 直接 记忆 访问权限 (dma) 控制器, 预制
使用 harris’ 高级 2 微米 cmos 流程. 管脚
兼容 与 nmos 设计, 这 82c37a 优惠
增加 功能, 改进 业绩, 和
戏剧性地 减少 电源 消费. 这 完全 静态
设计 许可证 门控 时钟 操作 用于 甚至 进一步
减少 的 电源.
这 82c37a 控制器 可以 改善 系统 业绩 由
允许 外部 设备 至 转让 数据 直接 至 或 从
系统 记忆. 内存到内存 转让 能力 是
也 提供, 沿 与 一个 记忆 块 初始化 有限元分析-
真实. dma 请求 将 是 已生成 由 要么 硬件 或
软件, 和 每个 频道 是 独立 可编程
与 一个 品种 的 特点 用于 fl 操作.
这 82c37a 是 设计 至 是 已使用 与 一个 外部
地址 门闩, 这样的 作为 这 82c82, 至 解复用 这 大多数
Signi 8-比特 的 地址. 这 82c37a 可以 是 已使用 与
行业 标准 微处理器 这样的 作为 80c286, 80286,
80c86, 80c88, 8086, 8088, 8085, z80, nsc800, 80186 和
其他. 多模 可编程性 允许 这 用户 至 选择
从 三个 基本 类型 的 dma 服务, 和 Reconfi
下 程序 控制 是 可能 甚至 与 这 时钟 至 这
控制器 已停止. 每个 频道 有 一个 已满 64k 地址 和
字 计数 范围, 和 将 是 编程 至 autoinitialize
这些 寄存器 以下内容 dma 终止 (结束 的 流程).
订购 信息
零件 号码
包装
温度
范围 pkg. 否.5mhz 8MHz 12.5mhz
cp82c37a-5 CP82C37A cp82c37a-12 40 ld pdip 0
o
c 至 +70
o
c e40.6
ip82c37a-5 IP82C37A ip82c37a-12 -40
o
c 至 +85
o
c e40.6
cs82c37a-5 CS82C37A cs82c37a-12 44 ld plcc 0
o
c 至 +70
o
c n44.65
is82c37a-5 IS82C37A is82c37a-12 -40
o
c 至 +85
o
c n44.65
cd82c37a-5 CD82C37A cd82c37a-12 40 ld cerdip 0
o
c 至 +70
o
c f40.6
id82c37a-5 ID82C37A id82c37a-12 -40
o
c 至 +85
o
c f40.6
md82c37a-5/b md82c37a/b md82c37a-12/b -55
o
c 至 +125
o
c f40.6
5962-9054301mqa 5962-9054302mqa 5962-9054303mqa SMD# f40.6
mr82c37a-5/b mr82c37a/b mr82c37a-12/b 44 衬垫 clcc -55
o
c 至 +125
o
c j44.一个
5962-9054301mxa 5962-9054302mxa 5962-9054303mxa SMD# j44.一个
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
harris 公司 1997
文件 号码
2967.1
