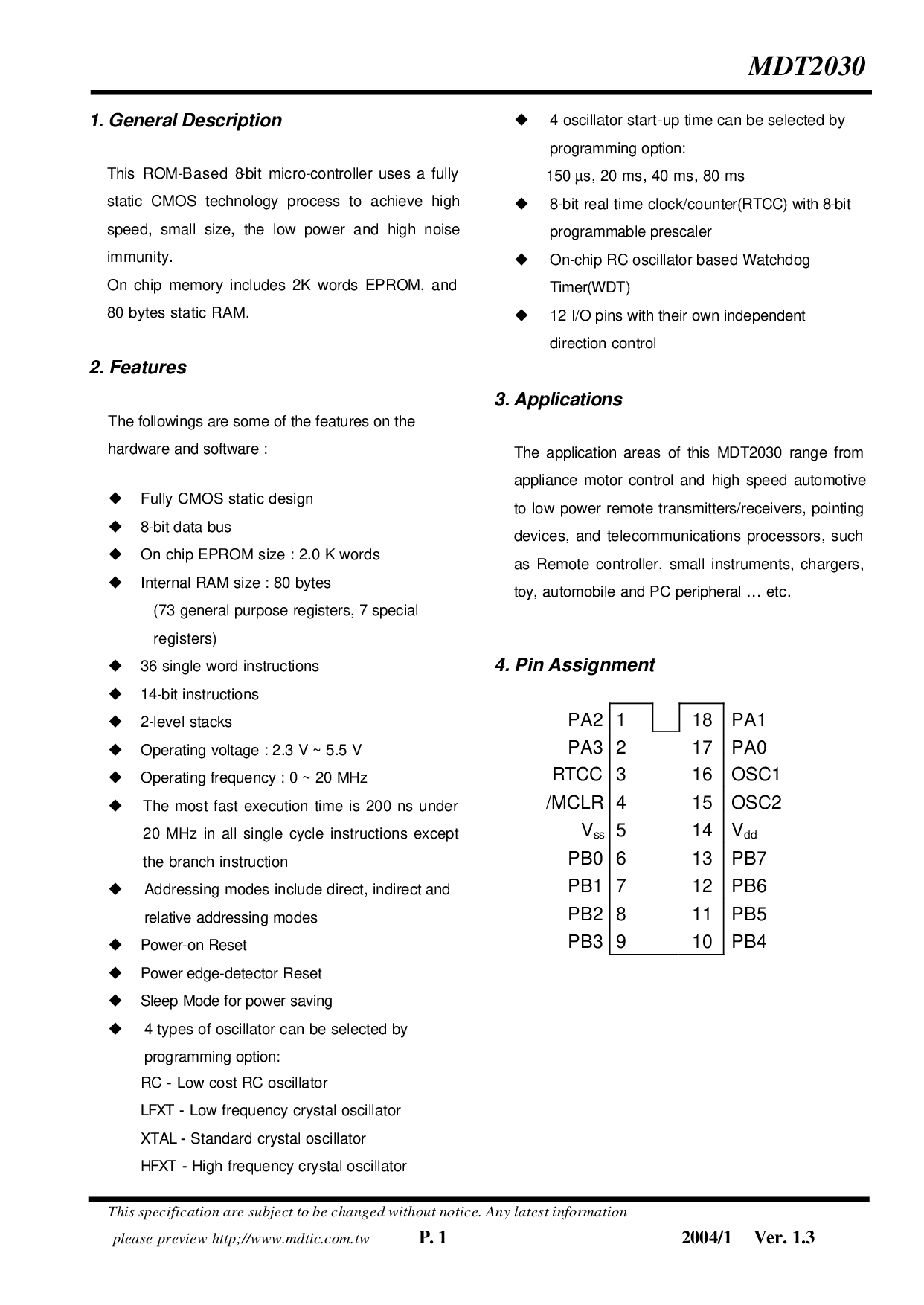

MDT2030
这个规格 是 主题 至 是 changed 没有 注意. 任何 最新的 信息
请 预告(展) http;//www.mdtic.com.tw
p.1 2004/1 ver. 1.3
1. 一般 描述
这个 只读存储器-为基础 8-位 微观的-控制 使用 一个 全部地
静态的 cmos 技术 处理 至 达到 高
速, 小 大小, 这 低 电源 和 高 噪音
免除.
在 碎片 记忆 包含 2k words 非易失存储器, 和
80 字节 静态的 内存.
2. features
这 followings 是 一些 的 这 特性 在 这
硬件 和 软件 :
u
全部地 cmos 静态的 设计
u
8-位 数据 总线
u
在 碎片 非易失存储器 大小 : 2.0 k words
u
内部的 内存 大小 : 80 字节
(73 一般 目的 寄存器, 7 特定的
寄存器)
u
36 单独的 文字 instructions
u
14-位 说明
u
2-水平的 stacks
u
运行 电压 : 2.3 v ~ 5.5 v
u
运行 频率 : 0 ~ 20 mhz
u
这 大多数 快 执行 时间 是 200 ns 下面
20 mhz 在 所有 单独的 循环 说明 除了
这 branch 操作指南
u
寻址 模式 包含 直接, indirect 和
相关的 寻址 模式
u
电源-在 重置
u
电源 边缘-探测器 重置
u
睡眠 模式 为 电源 节省
u
4 类型 的 振荡器 能 是 选择 用
程序编制 选项:
RC 低 费用 rc 振荡器
LFXT 低 频率 结晶 振荡器
XTAL 标准 结晶 振荡器
HFXT 高 频率 结晶 振荡器
u
4 振荡器 开始-向上 时间 能 是 选择 用
程序编制 选项:
150
µ
s, 20 ms, 40 ms, 80 ms
u
8-位 real 时间 时钟/counter(rtcc) 和 8-位
可编程序的 预分频器
u
在-碎片 rc 振荡器 为基础 看门狗
计时器(wdt)
u
12 i/o 管脚 和 它们的 自己的 独立
方向 控制
3. 产品
这 应用 areas 的 这个 mdt2030 范围 从
appliance 发动机 控制 和 高 速 automotive
至 低 电源 偏远的 传输者/接受者, pointing
设备, 和 telecommunications processors, 此类
作 偏远的 控制, 小 器械, chargers,
toy, automobile 和 pc 附带的…等
4. 管脚 分派
PA2 1 18 PA1
PA3 2 17 PA0
RTCC 3 16 OSC1
/mclr 4 15 OSC2
V
ss
5 14 V
dd
PB0 6 13 PB7
PB1 7 12 PB6
PB2 8 11 PB5
PB3 9 10 PB4
