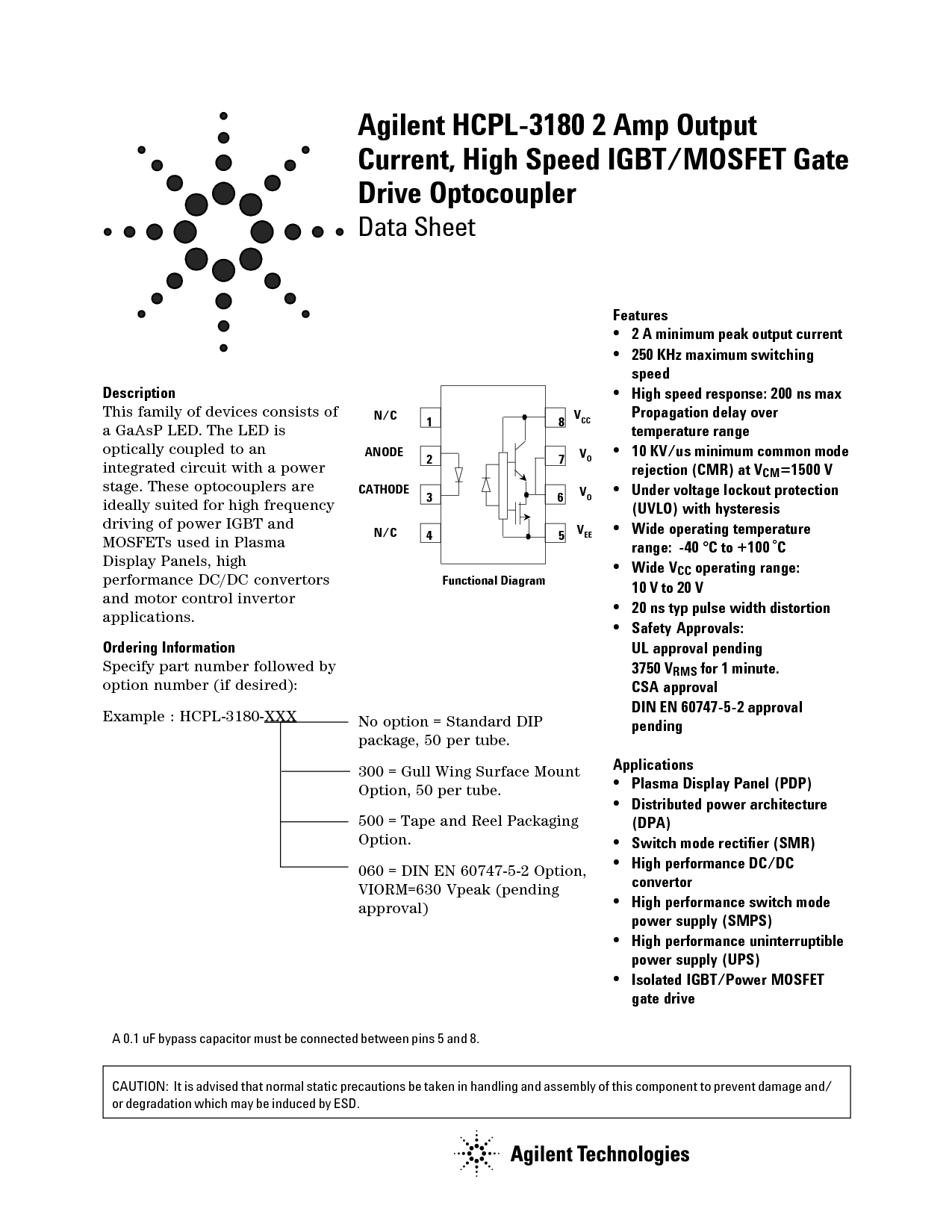

安捷伦 hcpl-3180 2 放大器 输出
电流, 高 速度 igbt/场效应晶体管 闸门
驱动器 光耦合器
数据 工作表
描述
这个 家庭 的 设备 由 的
一个 磷砷化镓 led指示灯. 这 led指示灯 是
光学 耦合 至 一个
综合 电路 与 一个 电源
舞台. 这些 光耦合器 是
理想情况下 适合 用于 高 频率
驾驶 的 电源 igbt 和
mosfets 已使用 入点 plasma
显示 面板, 高
业绩 直流/直流 转换器
和 电机 控制 invertor
应用程序.
订购 信息
指定 零件 号码 跟踪 由
选项 号码 (如果 需要):
示例 : hcpl-3180-XXX
特点
•
2 一个 最小值 峰值 输出 电流
•
250 khz 最大值 开关
速度
•
高 速度 响应: 200 ns 最大值
传播 延迟 结束
温度 范围
•
10 kv/美国 最小值 普通 模式
拒收 (cmr) 在 v
厘米
=1500 v
•
下 电压 上锁 保护
(uvlo) 与 滞后
•
宽 操作 温度
范围: -40 °c 至 +100
°
c
•
宽 v
抄送
操作 范围:
10 v 至 20 v
•
20 ns 典型值 脉冲 宽度 失真
•
安全 批准:
ul 批准 待定
3750 v
rms
用于 1 分钟.
csa 批准
din en 60747-5-2 批准
待定
应用程序
•
plasma 显示 面板 (pdp)
•
分布式 电源 体系结构
(dpa)
•
开关 模式 整流器 (smr)
•
高 业绩 直流/直流
转换器
•
高 业绩 开关 模式
电源 供应 (smps)
•
高 业绩 不间断
电源 供应 (ups)
•
隔离 igbt/电源 场效应晶体管
闸门 驱动器
否 选项 = 标准 倾角
包装, 50 按 导管.
300 = 海鸥 机翼 表面 安装
选项, 50 按 导管.
500 = 胶带 和 卷轴 包装
选项.
060 = din en 60747-5-2 选项,
viorm=630 vpeak (待定
批准)
n/c
阳极
阴极
n/c
v
抄送
v
o
v
ee
1
63
4
27
8
5
v
o
功能 图表
一个 0.1 uf 旁路 电容器 必须 是 已连接 之间 针脚 5 和 8.
注意事项: 它 是 建议 那 正常 静态 注意事项 是 已拍摄 入点 搬运 和 总成 的 这个 组件 至 防止 损伤 一个d/
或 降解 哪个 将 是 诱导 由 esd.
