特点
• 4,096
×
4,096 频道 非阻塞 开关
在 8.192 或 16.384 mb/s
• 每通道 变量 或 常数 吞吐量
延迟
• 接受 st-总线 溪流 的 2.048mb/s,
4.096mb/s, 8.192mb/s, 或 16.384 mb/s
• 拆分 费率 模式 允许 混合 的 两个 有点 费率 和
费率 转换
• 自动 框架 偏移量 延迟 测量 用于
st-总线 输入 和 输出 溪流
• 按-溪流 框架 延迟 偏移量 编程
• 每通道 高 阻抗 输出 控制
• 有点 错误 监测 开启 已选择 st-总线 输入
和 输出 频道.
• 每通道 信息 模式
• 连接 记忆 块 编程
• ieee-1149.1 (jtag) 测试一下 港口
• 3.3v 本地 我/o 与 5v 宽容 输入 和 ttl
兼容 产出
应用程序
• 中 和 大型 开关 platforms
• cti 应用程序
• 语音/数据 多路复用器
• 数字 十字形 连接
• wan 访问权限 系统
• 无线 底座 车站
描述
这 mt90826 四边形 数字 开关 有 一个 非-
阻塞 开关 容量 的 4,096 x 4,096 频道 在
一个 串行 有点 费率 的 8.192mb/s 或 16.384 mb/s, 2,048 x
2,048 频道 在 4.096mb/s 和 1024 x 1024
频道 在 2.048mb/s. 这 设备 有 许多
特点 那 是 可编程 开启 一个 按 溪流 或
按 频道 依据, 包括 信息 模式, 输入
偏移量 延迟 和 高 阻抗 输出 控制.
这 按 溪流 输入 和 输出 延迟 控制 是
特别是 有用的 用于 管理 大型 多芯片
开关 与 一个 分布式 背板.
操作 入点 拆分 费率 模式 允许 用于 开关
之间 两个 团体 的 有点 费率 溪流.

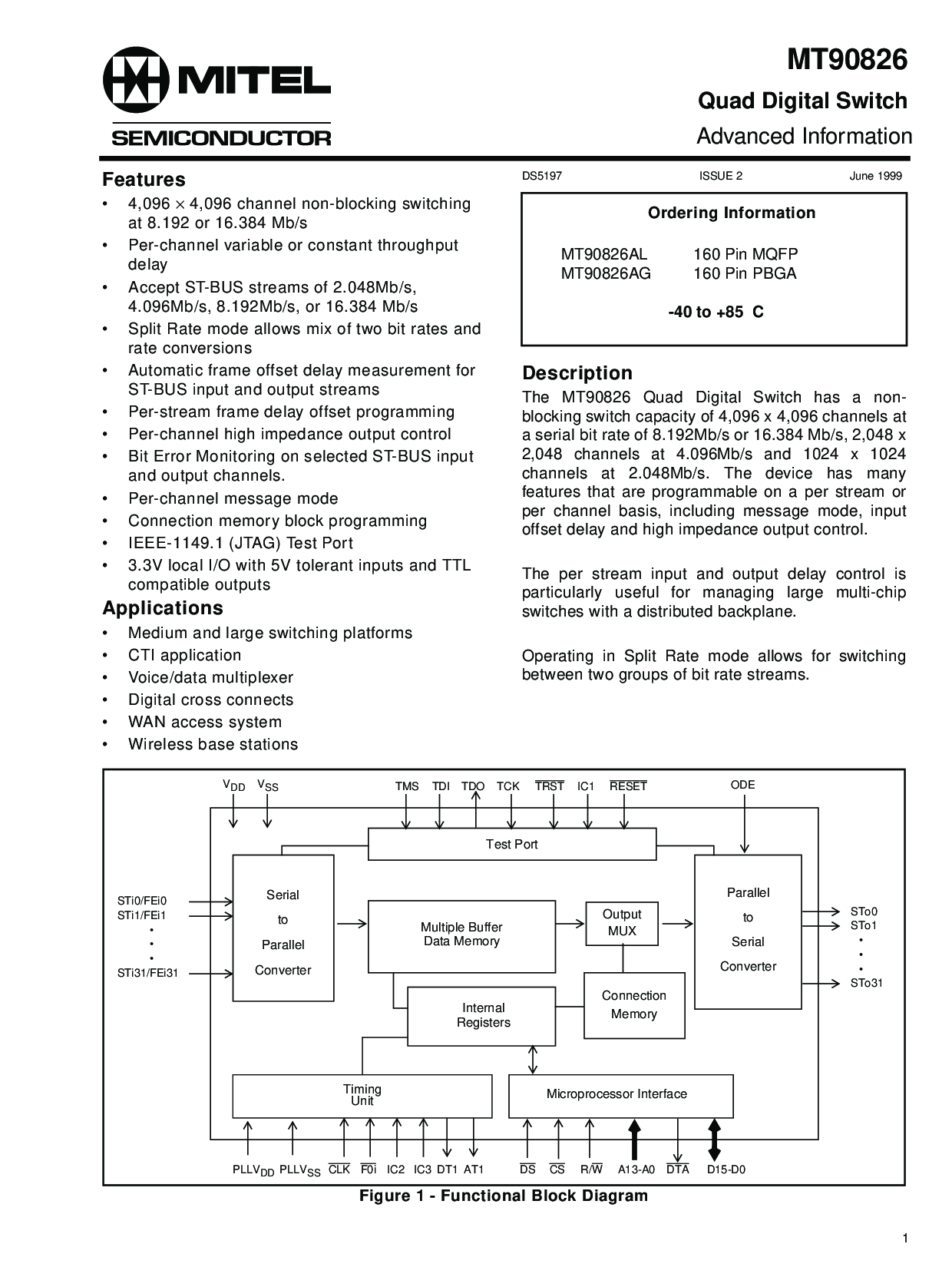

图 1 - 功能 块 图表
测试一下 港口
STo0
STo1
•
•
•
STo31
sti0/fei0
sti1/fei1
•
•
•
sti31/fei31
平行
至
串行
变频器
输出
mux
微处理器 接口
计时
单位
内部
寄存器
F0i ds cs 右/w a13-a0 DTA d15-d0
颂歌
v
ss
连接
记忆
clk
v
dd
TDI TDO IC1 RESETTCK TRST
串行
至
平行
变频器
TMS
多个 缓冲区
数据 记忆
IC3PLLV
ss
PLLV
dd
DT1 AT1IC2
DS5197 问题 2 六月 1999
订购 信息
MT90826AL 160 管脚 mqfp
MT90826AG 160 管脚 pbga
-40 至 +85 c
MT90826
四边形 数字 开关
高级 信息
