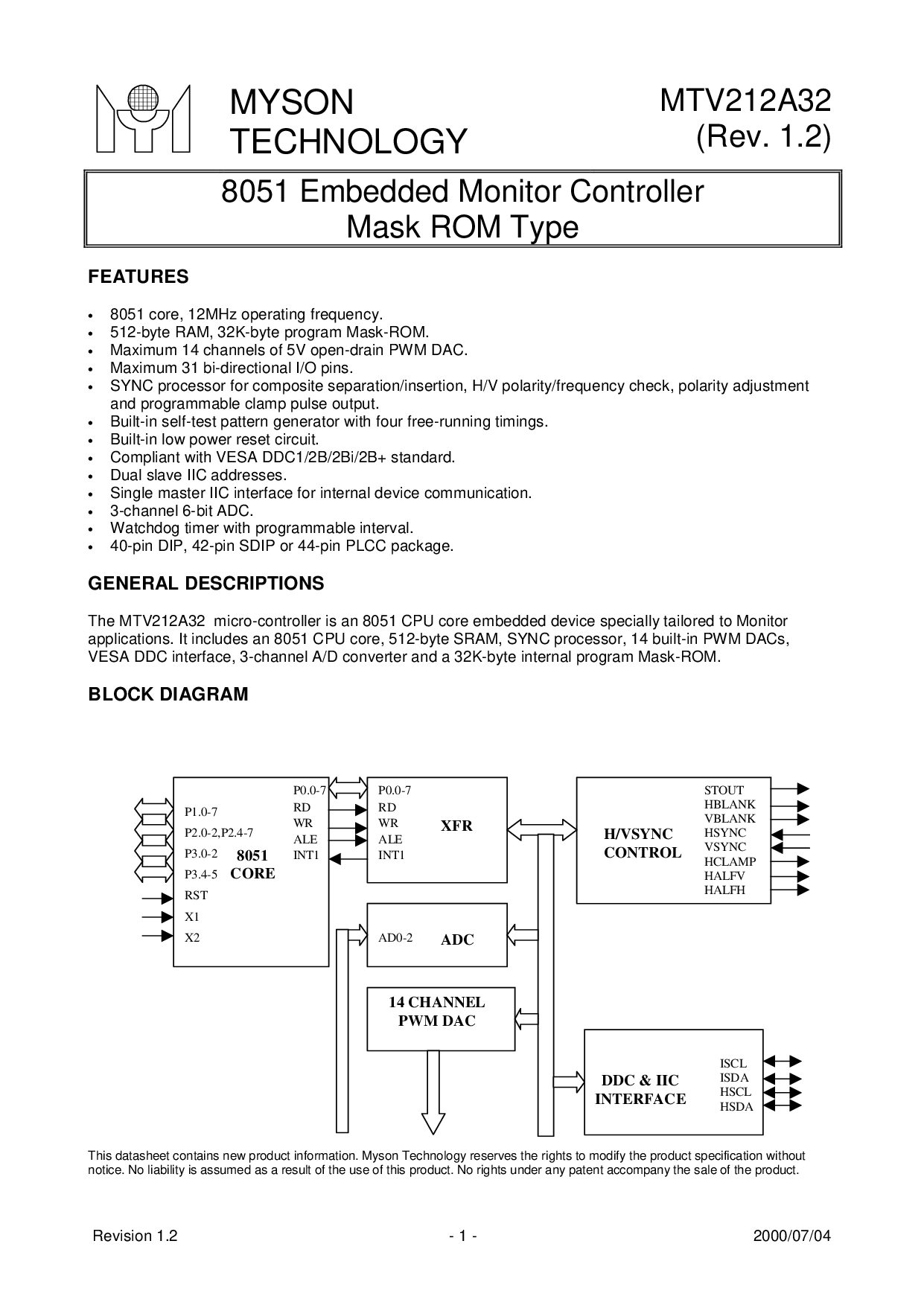

MYSON
技术
MTV212A32
(rev. 1.2)
8051 嵌入式 显示器 控制器
面具 rom 类型
这个 数据表 包含 新建 产品 信息. myson 技术 储备金 这 权利 至 修改 这 产品 规格 无
通知. 否 责任 是 假设 作为 一个 结果 的 这 使用 的 这个 产品. 否 权利 下 任何 专利 陪伴 这 销售 的 这 产品.
修订 1.2 -1 - 2000/07/04
特点
•
8051 核心, 12mhz 操作 频率.
•
512-字节 ram, 32k-字节程序 面具-rom.
•
最大值 14 频道 的 5v 开漏极 pwm dac.
•
最大值 31 双向 我/o 针脚.
•
同步 处理器 用于 复合材料 分离/插入, h/v 极性/频率 检查, 极性 调整
和 可编程 卡箍 脉冲 输出.
•
Built-入点 自我测试一下 图案 发电机 与 四 自由运行 计时.
•
内置 低 电源 重置 电路.
•
符合 与 vesa ddc1/2b/2bi/2b+ 标准.
•
双 奴隶 我集成电路 地址.
•
单独 主人 iic 接口 用于 内部 设备 通信.
•
3-频道 6-有点 adc.
•
看门狗 计时器 与 可编程 时间间隔.
•
40-管脚 倾角, 42-管脚 sdip 或 44-管脚 plcc package.
概述说明
这mtv212a32 微型-控制器 是 一个 8051 cpu 核心 嵌入式 设备 特别 量身定制 至 显示器
应用程序. 它 包括 一个 8051 cpu 核心, 512-字节 sram, 同步 processor, 14 内置 pwm dacs,
vesa ddc 接口, 3-频道 一个/d 变频器 和 一个 32k-字节 内部 程序 mask-rom.
块 图表
p1.0-7
p2.0-2,p2.4-7
p3.4-5
X1
p0.0-7
rd
wr
ALE
INT1
X2
8051
核心
p3.0-2
rst
p0.0-7
rd
wr
ALE
INT1
XFR
STOUT
HBLANK
vblank
hsync
vsync
HCLAMP
HALFV
HALFH
h/vsync
控制
iscl
ISDA
HSCL
HSDA
ddc &放大器; iic
接口
adc
ad0-2
14 频道
pwm dac
