1
p/n:pm0243 rev. 2.5, 8月. 15, 2001
特点
• 有点 组织机构
- 2m x 8 (字节 模式)
- 1m x 16 (字 模式)
• 快 访问权限 时间
- 70ns (最大值.)@3.3v
±
10%
• 电流
- 操作:25ma
- 备用:15ua
• 供应 电压
- 3.0v ~ 3.6v
• 包装
- 44 管脚 sop (500mil)
- 42 管脚 倾角 (600mil)
- 48 管脚 tsop (12mm x 20mm)
- 44 管脚 tsop (类型 二)
订单 信息
零件 否. 访问权限 包装
mx23l1610mc-70 70ns 44 管脚 sop
mx23l1610mc-90 90ns 44 管脚 sop
mx23l1610mc-10 100ns 44 管脚 sop
mx23l1610mc-12 120ns 44 管脚 sop
mx23l1610mc-15 150ns 44 管脚 sop
mx23l1610pc-10 100ns 42 管脚 pdip
mx23l1610pc-12 120ns 42 管脚 pdip
mx23l1610pc-15 150ns 42 管脚 pdip
mx23l1610tc-70 70ns 48 管脚 tsop
mx23l1610tc-90 90ns 48 管脚 tsop
mx23l1610tc-10 100ns 48 管脚 tsop
mx23l1610tc-12 120ns 48 管脚 tsop
mx23l1610tc-15 150ns 48 管脚 tsop
mx23l1610rc-10 100ns 48 管脚 tsop
(反向 类型)
mx23l1610rc-90 90ns 48 管脚 tsop
(反向 类型)
mx23l1610rc-12 120ns 48 管脚 tsop
(反向 类型)
mx23l1610rc-15 150ns 48 管脚 tsop
(反向 类型)
mx23l1610ti-12* 120ns 48 管脚 tsop
mx23l1610yc-10 100ns 44 管脚 tsop
mx23l1610yc-12 120ns 44 管脚 tsop
mx23l1610yc-15 150ns 44 管脚 tsop
管脚 描述
符号 管脚 功能
A0~A19 地址 输入
D0~D14 数据 产出
d15/一个-1 d15 (字 模式)/ lsb 地址
(字节 模式)
ce 芯片 启用 输入
oe 输出 启用 输入
字节 字/ 字节 模式 选择
VCC 电源 供应 管脚
vss 接地 管脚
nc 否 连接
管脚 配置
44 sop/44 tsop
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
nc
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
ce
vss
oe
D0
D8
D1
D9
D2
D10
D3
D11
nc
A19
A8
A9
A10
A11
A12
A13
A14
A15
A16
字节
vss
d15/一个-1
D7
D14
D6
D13
D5
D12
D4
VCC
MX23L1610
42 pdip
*note:温度: -40~85°c
MX23L1610

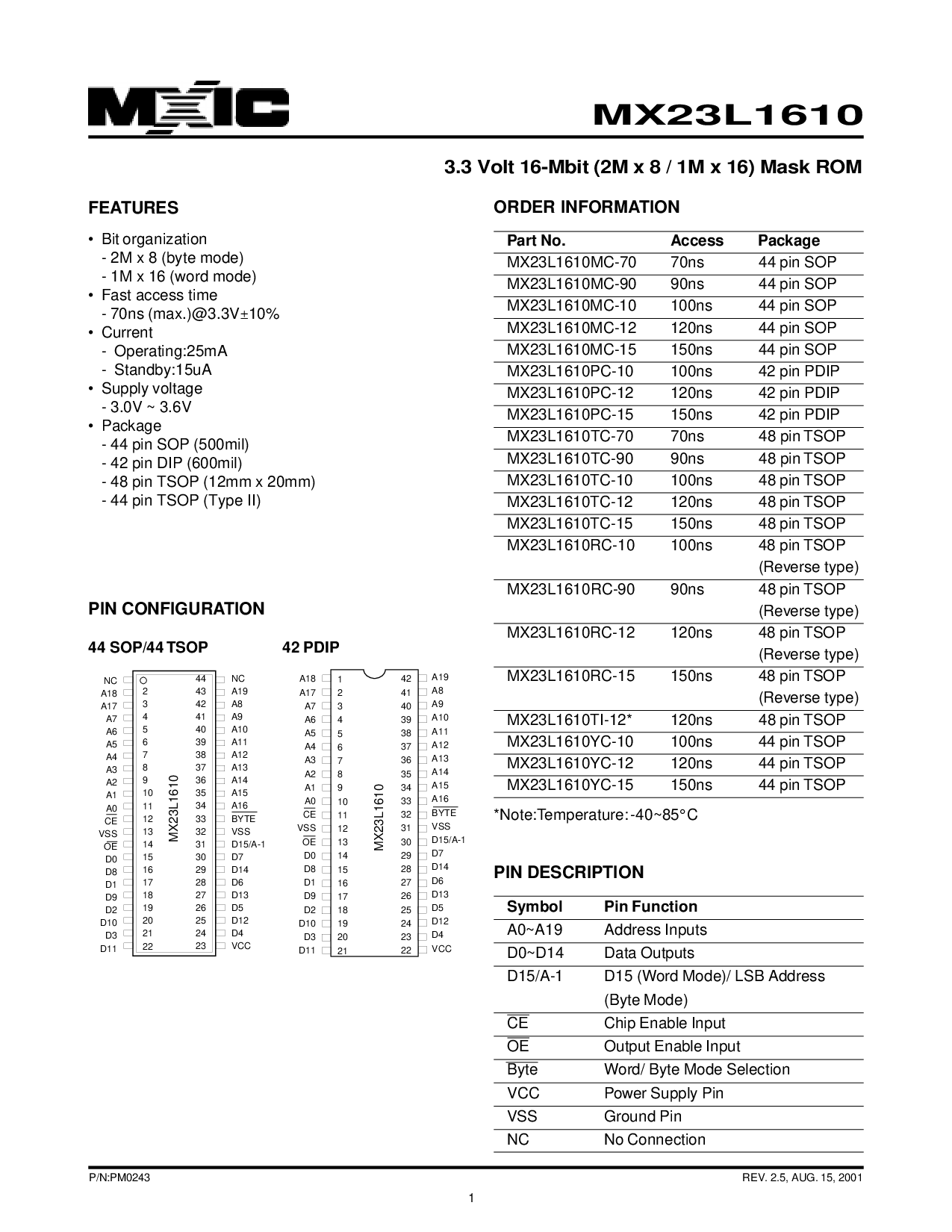

3.3 电压 16-mbit (2m x 8 / 1m x 16) 面具 rom
MX23L1610
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A18
A17
A7
A6
A5
A4
A3
A2
A1
A0
ce
vss
oe
D0
D8
D1
D9
D2
D10
D3
D11
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
A19
A8
A9
A10
A11
A12
A13
A14
A15
A16
字节
vss
d15/一个-1
D7
D14
D6
D13
D5
D12
D4
VCC
