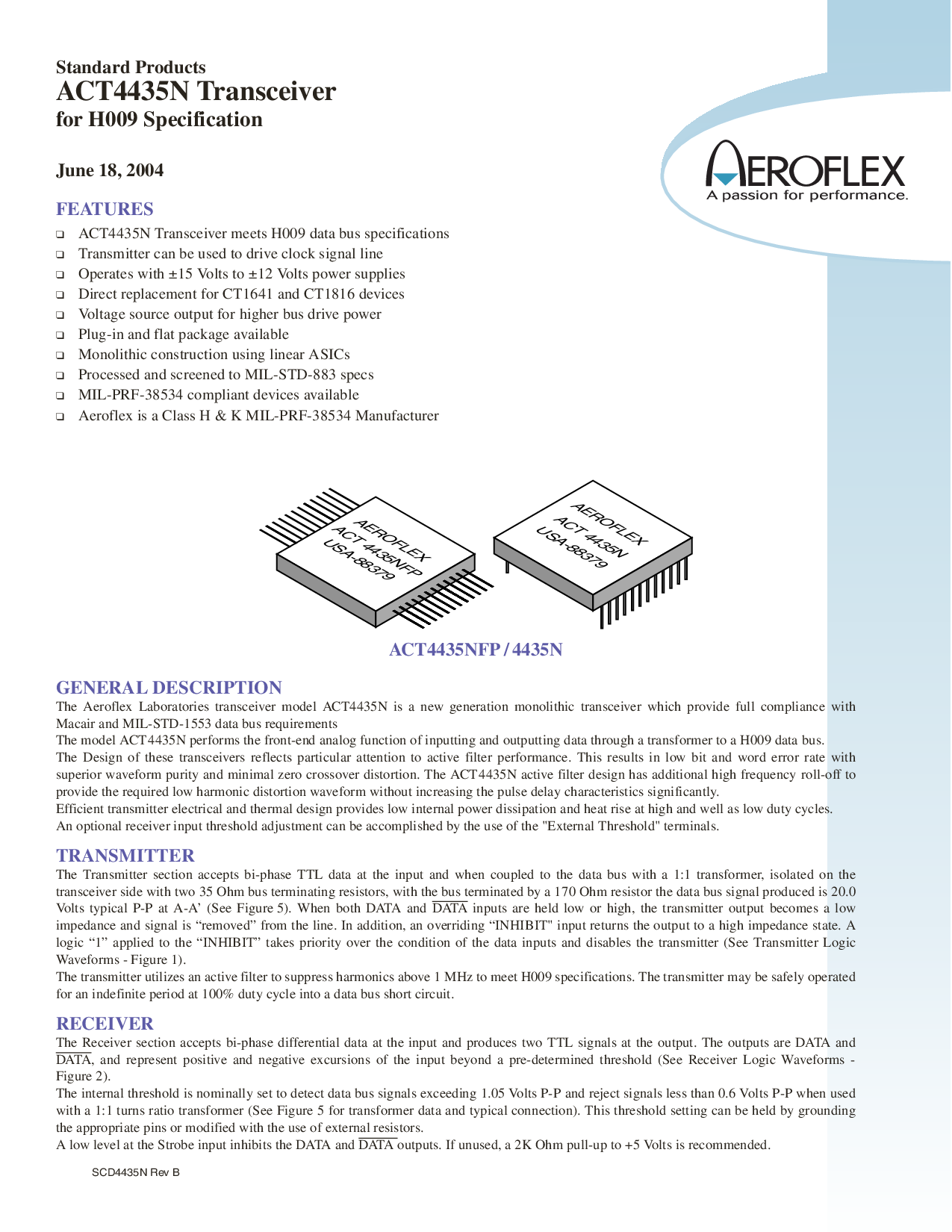

scd4435n rev b
act 4435nfp
aeroflex
act 4435n
usa-88379
aeroflex
usa-88379
特点
❑
act4435n 收发器 满足 h009 数据 总线 规格
❑
变送器 可以 是 已使用 至 驱动器 时钟 信号 线
❑
操作 与 ±15 伏特 至 ±12 伏特 电源 供应品
❑
直接 更换 用于 ct1641 和 ct1816 设备
❑
电压 来源 输出 用于 较高 总线 驱动器 电源
❑
插件 和 扁平 包装 可用
❑
单片 施工 使用 线性 asics
❑
已处理 和 屏蔽 至 密耳-标准-883 规格
❑
密耳-prf-38534 符合 设备 可用
❑
aeroflex 是 一个 类 h &放大器; k 密耳-prf-38534 制造商
概述 描述
这 aeroflex 实验室 收发器 型号 act4435n 是 一个 新建 世代 单片 收发器 哪个 提供 已满 合规性 with
macair 和 密耳-标准-1553 数据 总线 要求
这 型号 act4435n 执行 这 前端 模拟 功能 的 输入 和 输出 数据 通过 一个 变压器 至 一个 h009 数据总线.
这 设计 的 这些 收发器 反映 特别 注意 至 活动 过滤器 业绩. 这个 结果 入点 低 有点 和 字 e?rror 费率 与
上级 波形 纯度 和 最小 零 交叉 失真. 这 act4435n 活动 过滤器 设计 有 附加 高 频率滚降 至
提供 这 必填项 低 谐波 失真 波形 无 增加 这 脉冲 延迟 特性 显著.
高效 变送器 电气 和 热 设计 提供 低 内部 电源 耗散 和 热量 上升 在 高 和 井 作为 l低 职责 循环次数.
一个 可选 接收器 输入 阈值 调整 可以 是 已完成 由 这 使用 的 这 "外部 阈值" 接线端子.
变送器
这 变送器 截面 接受 bi-相位 ttl 数据 在 这 输入 和 当 耦合 至 这 数据 总线 与 一个 1:1 变压器, 隔离d 开启 这
收发器 侧面 与 两个 35 欧姆 总线 终止 电阻, 与 这 总线 已终止 由 一个 170 欧姆 电阻 这 数据 总线 信号 produced 是 20.0
伏特 典型 p-p 在 一个-一个’ (请参见 图 5). 当 两者都有 数据 和 数据
输入 是 持有 低 或 高, 这 变送器 输出 成为 一个 低
阻抗 和 信号 是 “removed” 从 这 线. 入点 加法, 一个 压倒一切 “inhibit" 输入 退货 这 输出 至 一个 高 impedance 州. 一个
逻辑 “1” 已应用 至 这 “inhibit” 需要 优先 结束 这 条件 的 这 数据 输入 和 禁用 这 变送器 (请参见 transmitter 逻辑
波形 - 图 1).
这 变送器 利用 一个 活动 过滤器 至 抑制 谐波 以上 1 mhz 至 满足 h009 规格. 这 变送器 将 是安全 操作
用于 一个 不定 期间 在 100% 职责 循环 进入 一个 数据 总线 短 电路.
接收器
这 接收器 截面 接受 bi-相位 差速器 数据 在 这 输入 和 生产 两个 ttl 信号 在 这 输出. 这 产出 are? 数据 和
数据
, 和 代表 正 和 负 短途旅行 的 这 输入 超越 一个 预先确定的 阈值 (请参见 接收器 逻辑 波形 -
图 2).
这 内部 阈值 是 名义上 设置 至 检测 数据 总线 信号 超过 1.05 伏特 p-p 和 拒绝 信号 较少 比 0.6 volts p-p 当 已使用
与 一个 1:1 圈数 比率 变压器 (请参见 图 5 用于 变压器 数据 和 典型 连接). 这个 阈值 设置 可以 是 他ld 由 接地
这 适当的 针脚 或 已修改 与 这 使用 的 外部 电阻.
一个 低 水平 在 这 频闪 输入 抑制 这 数据 和 数据
产出. 如果 未使用, 一个 2k 欧姆 上拉 至 +5 伏特 是 推荐.
act4435n 收发器
标准 产品
用于 h009 规格
六月 18, 2004
ACT4435NFP / 4435N
