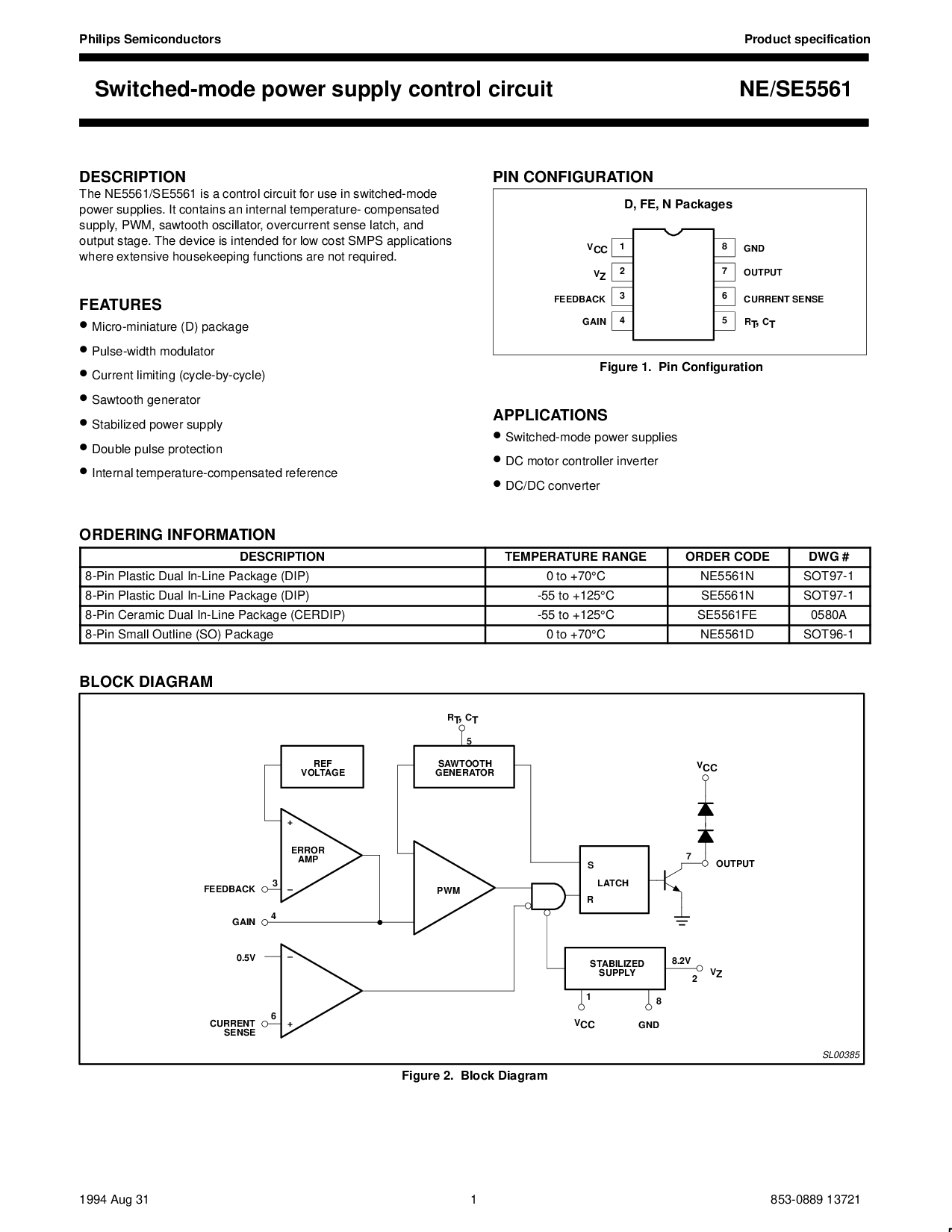

飞利浦 半导体 产品 规格
ne/se5561switched-模式 电源 供应 控制 电路
1
1994 8月 31 853-0889 13721
描述
这 ne5561/se5561 是 一个 控制 电路 用于 使用 入点 切换模式
电源 供应品. 它 包含 一个 内部 温度- 已补偿
供应, pwm, 锯齿 振荡器, 过流 感觉 门闩, 和
输出 舞台. 这 设备 是 预期 用于 低 成本 smps 应用程序
在哪里 广泛的 客房部 功能 是 不 必填项.
特点
•
微型-微型 (d) 包装
•
脉冲宽度 调制器
•
电流 限制 (循环-由-循环)
•
锯齿 发电机
•
稳定 电源 供应
•
双 脉冲 保护
•
内部 温度-已补偿 参考
管脚 配置
d, 铁, n 软件包
1
2
3
4 5
6
7
8
v
抄送
v
z
反馈
增益
地
输出
电流 感觉
右
t
,
c
t
图 1. 管脚 配置
应用程序
•
切换模式 电源 供应品
•
直流 电机 控制器 逆变器
•
直流/直流 变频器
订购 信息
描述 温度 范围 订单 代码 dwg #
8-管脚 塑料 双 在线 包装 (倾角) 0 至 +70
°
c NE5561N sot97-1
8-管脚 塑料 双 在线 包装 (倾角) -55 至 +125
°
c SE5561N sot97-1
8-管脚 陶瓷 双 在线 包装 (cerdip) -55 至 +125
°
c SE5561FE 0580A
8-管脚 小 大纲 (所以) 包装 0 至 +70
°
c NE5561D sot96-1
块 图表
参考
电压
锯齿
发电机
pwm
错误
放大器
反馈
增益
0.5v
电流
感觉
门闩
s
右
地
8.2v
输出
稳定
供应
1
8
2
+
7
5
3
4
6
–
+
–
v
抄送
v
z
右
t
,
c
t
v
抄送
SL00385
图 2. 块 图表
