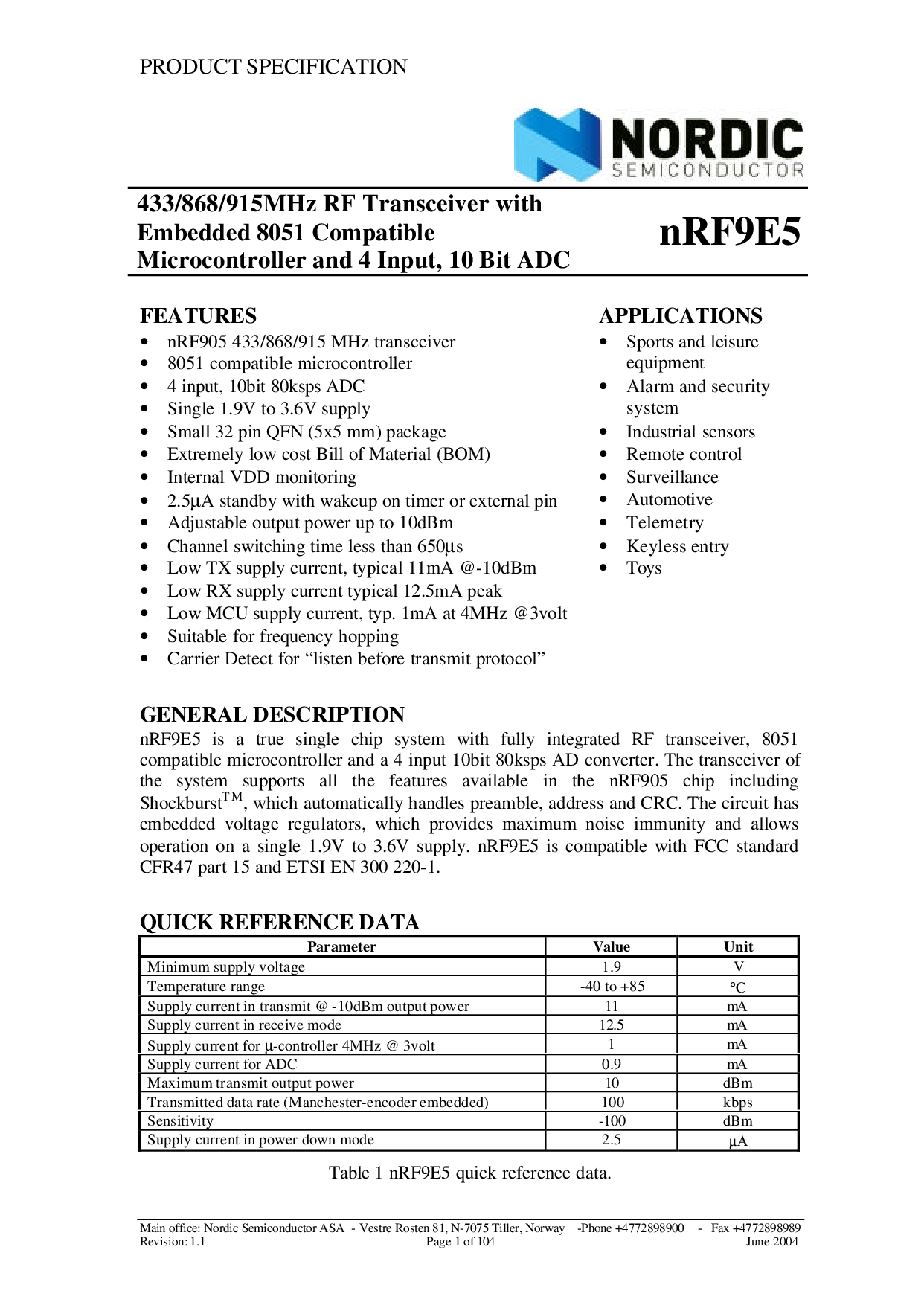

产品 规格
主 办公室: nordic 半导体 asa -Vestrerosten 81, n-7075 tiller, norway -电话 +4772898900- 传真 +4772898989
修订: 1.1 第页1的104
六月2004
nRF9E5
433/868/915mhz rf 收发器 与
嵌入式 8051 兼容
微控制器 和 4 输入, 10 有点 adc
特点
•
nrf905 433/868/915 mhz 收发器
•
8051 兼容 微控制器
应用程序
•
sports 和 leisure
设备
•
4 输入, 10bit 80ksps adc
•
单独 1.9v 至 3.6v 供应
•
报警 和 安全
系统
•
小 32 管脚 qfn (5x5 mm) 包装
•
工业 传感器
•
极其 低 成本 比尔 的 材料 (bom)
•
远程 控制
•
内部 vdd 监测
•
Surveillance
•
2.5
µ
一个 备用 与 唤醒 开启 计时器 或 外部 管脚
•
汽车
•
可调 输出 电源 向上 至 10dbm
•
Telemetry
•
频道 开关 时间 较少 比 650
µ
s
•
无钥匙 进入
•
低 tx 供应 电流, 典型 11ma @-10dbm
•
玩具
•
低 rx 供应 电流 典型 12.5ma 峰值
•
低 mcu 供应 电流, 典型值 1ma 在 4mhz @3volt
•
适合 用于 频率 跳频
•
承运人 检测 用于 “listen 之前 发送 protocol”
概述 描述
nrf9e5 是 一个 真 单独 芯片 系统 与 完全 综合 rf 收发器, 8051
兼容 微控制器 和 一个 4 输入 10bit 80ksps 广告 变频器. 这 收发器 的
这 系统 支架 全部 这 特点 可用 入点 这 nrf905 芯片 包括
Shockburst
tm
, 哪个 自动 手柄 序言, 地址 和 crc. 这 电路 有
嵌入式 电压 调节器, 哪个 提供 最大值 噪声 免疫 和 允许
操作 开启 一个 单独 1.9v 至 3.6v 供应. nrf9e5 是 兼容 与 fcc 标准
cfr47 零件 15 和 etsi en 300 220-1.
快速 参考 数据
参数 值 单位
最小值 供应 电压 1.9 v
温度 范围 -40 至 +85
°
c
供应 电流 入点 发送 @ -10dbm 输出 电源 11 ma
供应 电流 入点 接收 模式 12.5 ma
供应 电流 用于
µ
-控制器 4mhz @ 3volt
1 ma
供应 电流 用于 adc 0.9 ma
最大值 发送 输出 电源 10 dBm
已传输 数据 费率 (manchester-编码器 嵌入式) 100 kbps
灵敏度 -100 dBm
供应 电流 入点 电源 向下 模式 2.5
µΑ
表1nrf9e5 快速 参考 数据.
