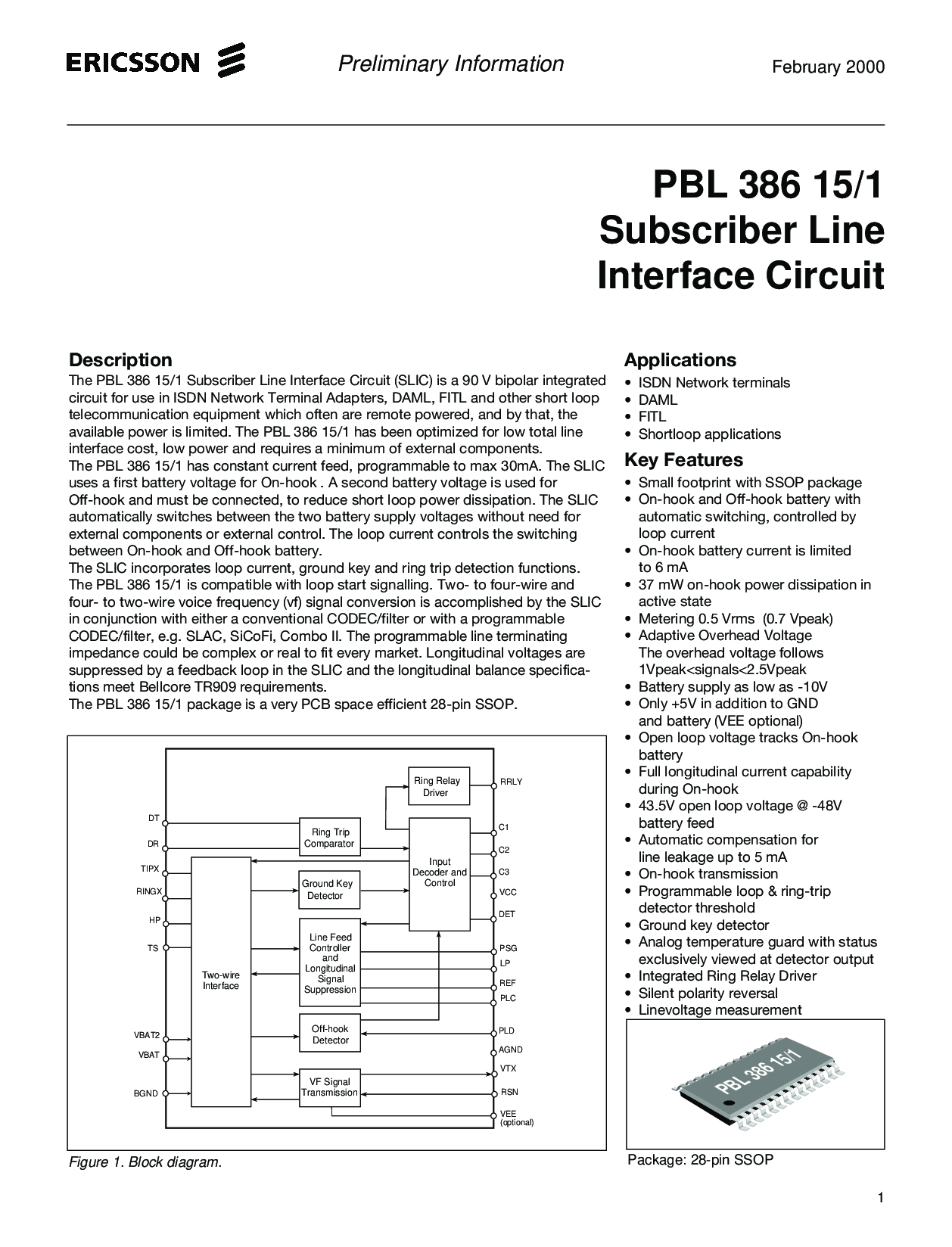

描述
这 pbl 386 15/1 订户 线 接口 电路 (slic) 是 一个 90 v 双极性 综合
电路 用于 使用 入点 isdn 网络 终端 适配器, daml, fitl 和 其他 短 回路
电信 设备 哪个 经常 是 远程 通电, 和 由 那, 这
可用 电源 是 有限. 这 pbl 386 15/1 有 被 优化 用于 低 合计 线
接口 成本, 低 电源 和 需要 一个 最小值 的 外部 组件.
这 pbl 386 15/1 有 常数 电流 饲料, 可编程 至 最大值 30ma. 这 slic
用途 一个 第一 蓄电池 电压 用于 挂机 . 一个 第二 蓄电池 电压 是 已使用 用于
摘机 和 必须 是 已连接, 至 减少 短 回路 电源 耗散. 这 slic
自动 开关 之间 这 两个 蓄电池 供应 电压 无 需要 用于
外部 组件 或 外部 控制. 这 回路 电流 控件 这 开关
之间 挂机 和 摘机 蓄电池.
这 slic 包含 回路 电流, 接地 钥匙 和 戒指 跳闸 检测 功能.
这 pbl 386 15/1 是 兼容 与 回路 开始 信号. 两个- 至 四线 和
四- 至 双线 语音 频率 (vf) 信号 换算 是 已完成 由 这 slic
入点 连接词 与 要么 一个 常规 编解码器/过滤器 或 与 一个 可编程
编解码器/过滤器, e?.g. slac, sicofi, 组合 ii. 这 可编程 线 终止
阻抗 可以 是 复杂 或 真实 至 适合 每 市场. 纵向 电压 是
抑制 由 一个 反馈 回路 入点 这 slic 和 这 纵向 余额 规格a-
区域 满足 bellcore tr909 要求.
这 pbl 386 15/1 包装 是 一个 很 pcb 空间 高效 28-管脚 ssop.
图 1. 块 图表.
二月 2000
pbl 386 15/1
订户 线
接口 电路
应用程序
• isdn 网络 接线端子
• DAML
• FITL
• shortloop 应用程序
钥匙 特点
• 小 占地面积 与 ssop 包装
• 挂机 和 摘机 蓄电池 与
自动 开关, 受控 由
回路 电流
• 挂机 蓄电池 电流 是 有限
至 6 ma
• 37 mw 挂机 电源 耗散 入点
活动 州
• 计量 0.5 vrms (0.7 vpeak)
• 自适应 管理费用 电压
这 管理费用 电压 跟随
1vpeak&指示灯;信号&指示灯;2.5vpeak
• 蓄电池 供应 作为 低 作为 -10v
• 仅 +5v 入点 加法 至 地
和 蓄电池 (vee 可选)
• 打开 回路 电压 曲目 挂机
蓄电池
• 已满 纵向 电流 能力
期间 挂机
• 43.5v 打开 回路 电压 @ -48v
蓄电池 饲料
• 自动 补偿 用于
线 泄漏 向上 至 5 ma
• 挂机 变速器
• 可编程 回路 &放大器; 戒指-跳闸
检测器 阈值
• 接地 钥匙 检测器
• 模拟 温度 护卫 与 状态
专门 已查看 在 检测器 输出
• 综合 戒指 继电器 驾驶员
• 无声 极性 反转
• linevoltage 测量
包装: 28-管脚 ssop
1
初步 信息
vf 信号
变速器
摘机
检测器
线 饲料
控制器
和
纵向
信号
抑制
戒指 跳闸
双线
接口
输入
解码器 和
控制
C1
C2
det
参考
lp
VTX
RSN
dt
博士
TIPX
HP
RINGX
VCC
VBAT2
vbat
AGND
C3
BGND
比较器
接地 钥匙
检测器
戒指 继电器
驾驶员
RRLY
PLD
plc
PSGTS
VEE
(可选)
pbl 386 15/1
