二月 1999
28-管脚 plcc 包装
22-管脚 塑料 倾角 包装
24-管脚 所以 包装
钥匙 特点
• 双 斩波器 驾驶员 入点 一个 单独
包装.
• 操作 向下 至 -40
°
c.
• 750 ma 连续 输出 电流
按 频道.
• 低 电源 耗散, 2.0 w 在
2 x 500 ma 输出 电流.
• 关闭 匹配 之间 频道
用于 高 microstepping 准确度.
• 数字 过滤器 开启 芯片 消除
外部 过滤 组件.
• 塑料 22-管脚 batwing dil 包装,
24-管脚 soic batwing 或 28-管脚 电源
plcc. 全部 与 铅-框架 用于
散热器 通过 pc 板
铜.

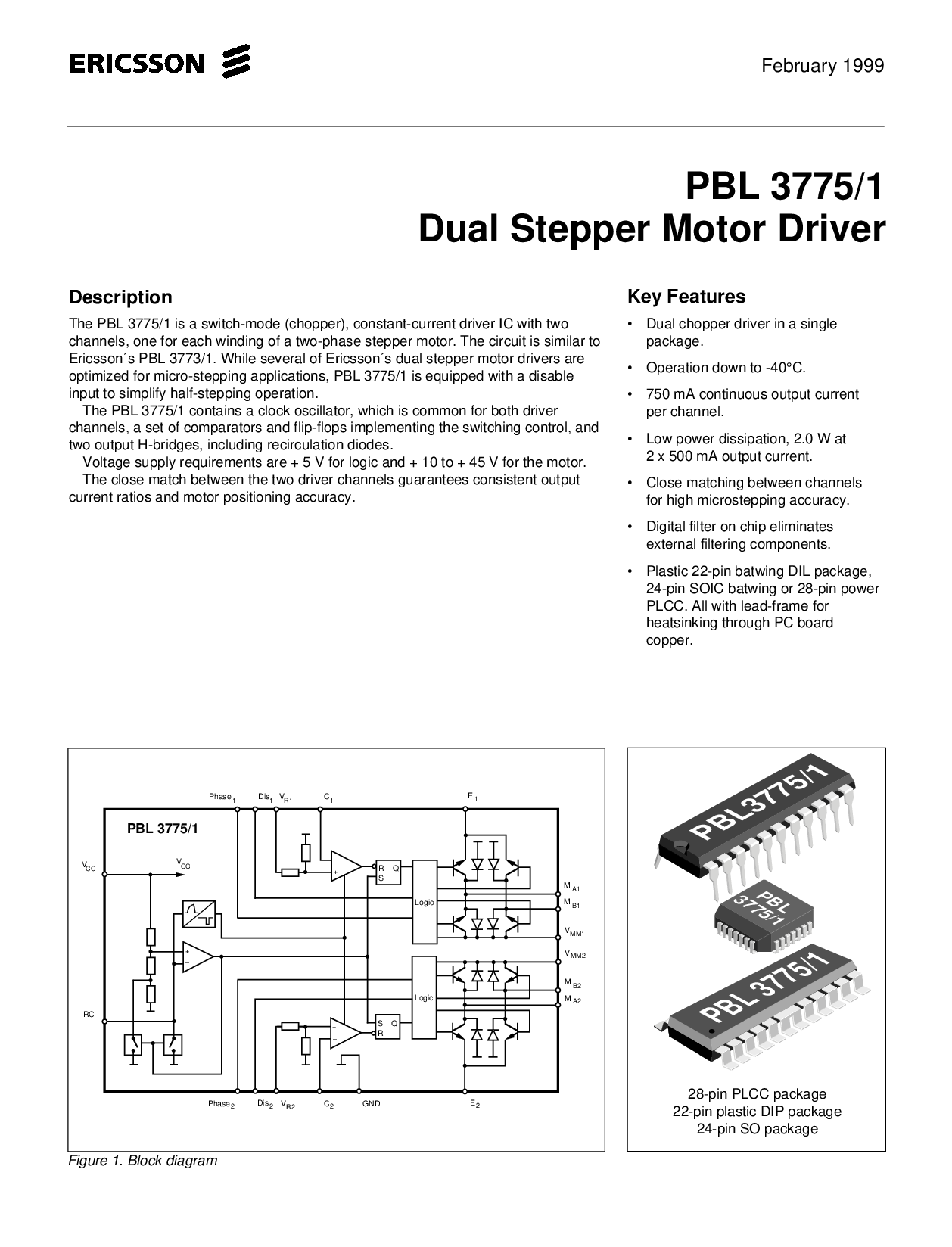

pbl 3775/1
双 stepper 电机 驾驶员
描述
这 pbl 3775/1 是 一个 开关模式 (斩波器), 恒流 驾驶员 集成电路 与 两个
频道, 一个 用于 每个 绕组 的 一个 两相 stepper 电机. 这 电路 是 类似 至
ericsson´s pbl 3773/1. 同时 几个 的 ericsson´s 双 stepper 电机 驱动程序 是
优化 用于 微步进 应用程序, pbl 3775/1 是 配备 与 一个 禁用
输入 至 简化 一半-步进 操作.
这 pbl 3775/1 包含 一个 时钟 振荡器, 哪个 是 普通 用于 两者都有 驾驶员
频道, 一个 设置 的 比较器 和 人字拖 实施 这 开关 控制, 和
两个 输出 h-桥梁, 包括 recirculation 二极管.
电压 供应 要求 是 + 5 v 用于 逻辑 和 + 10 至 + 45 v 用于 这 电机.
这 关闭 匹配 之间 这 两个 驾驶员 频道 保证 一致 输出
电流 比率 和 电机 定位 准确度.
pbl3775/1
PBL
3775/1
rc
pbl 3775/1
m
A1
m
B1
m
B2
m
A2
GNDC
2
v
R2
相位
2
v
抄送
c
1
v
R1
相位
1
e?
1
e?
2
v
抄送
s
右
q
逻辑
s
右
q
+
–
逻辑
+
–
v
MM2
v
MM1
dis
1
dis
2
+
–
图 1. 块 图表
pbl 3775/1
