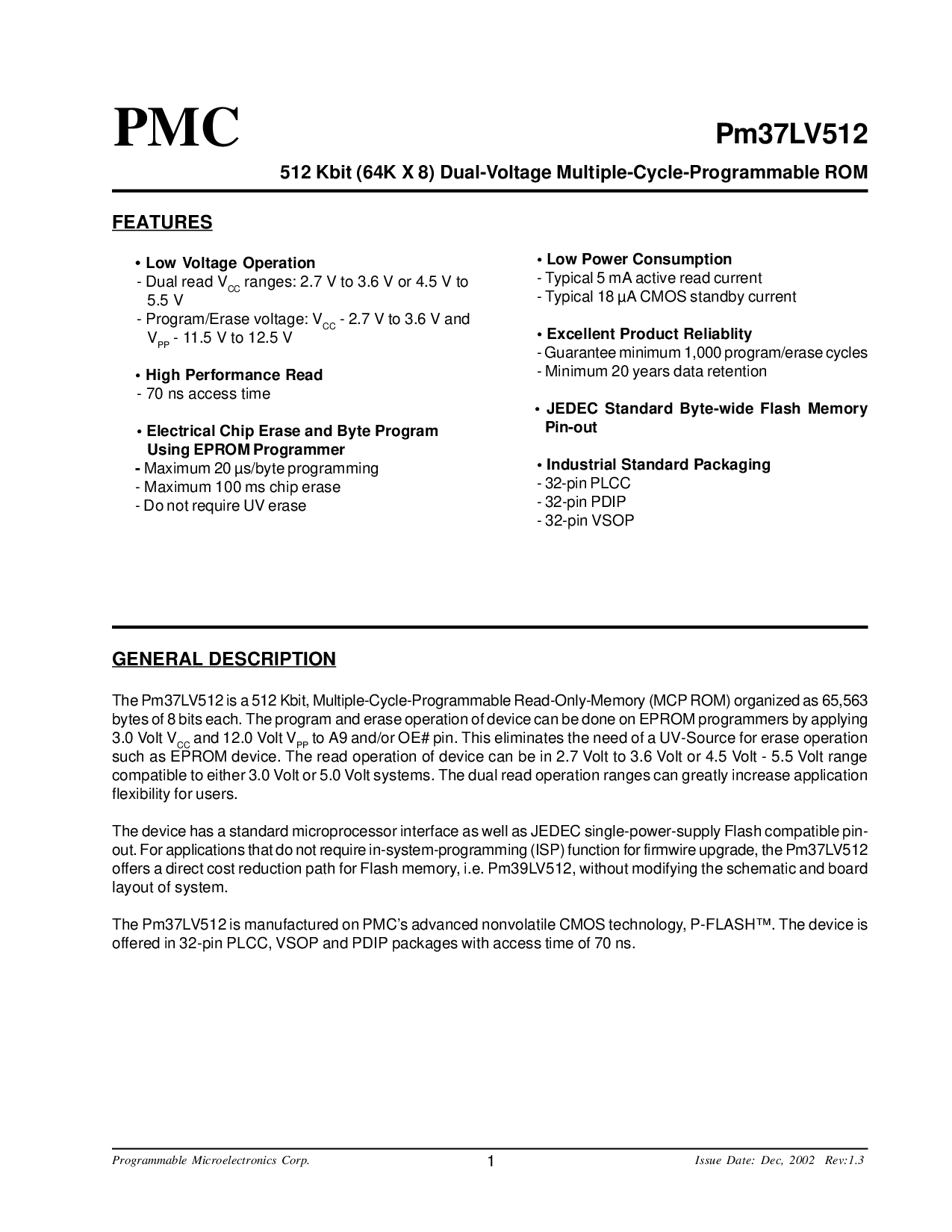

特点
•
低 电压 操作
- 双 阅读 v
抄送
范围: 2.7 v 至 3.6 v 或 4.5 v 至
5.5 v
- 程序/擦除 电压: v
抄送
- 2.7 v 至 3.6 v 和
v
pp
- 11.5 v 至 12.5 v
• 高 业绩 阅读
- 70 ns 访问权限 时间
• 电气 芯片 擦除 和 字节 程序
使用 非易失存储器 程序员
-
最大值 20 µs/字节 编程
- 最大值 100 ms 芯片 擦除
- 做 不 需要 uv 擦除
• 低 电源 消费
- 典型 5 ma 活动 阅读 电流
- 典型 18 µa cmos 备用 电流
• 优秀 产品 reliablity
- 保函 最小值 1,000 程序/擦除 循环次数
- 最小值 20 年 数据 保留
• 电子元件工业联合会 标准 字节宽 闪光灯 记忆
pin-out
• 工业 标准 包装
- 32-管脚 plcc
- 32-管脚 pdip
- 32-管脚 vsop
概述 描述
这 pm37lv512 是 一个 512 kbit, 多个-循环-可编程 阅读-仅-记忆 (mcp rom) 有组织的 作为 65,563
字节数 的 8 比特 每个. 这 程序 和 擦除 操作 的 设备 可以 是 完成了吗 开启 非易失存储器 程序员 由 申请
3.0 电压 v
抄送
和 12.0 电压 v
pp
至 a9 和/或 oe# 管脚. 这个 消除 这 需要 的 一个 uv-来源 用于 擦除 操作
这样的 作为 非易失存储器 设备. 这 阅读 操作 的 设备 可以 是 入点 2.7 电压 至 3.6 电压 或 4.5 电压 - 5.5 电压 范围
兼容 至 要么 3.0 电压 或 5.0 电压 系统. 这 双 阅读 操作 范围 可以 很大 增加 应用程序
灵活性 用于 用户.
这 设备 有 一个 标准 微处理器 接口 作为 井 作为 电子元件工业联合会 单电源 闪光灯 兼容 管脚-
出点. 用于 应用程序 那 做 不 需要 入点-系统-编程 (isp) 功能 用于 firmwire 升级, 这 pm37lv512
优惠 一个 直接 成本 减少 路径 用于 闪光灯 记忆, 我.e?. pm39lv512, 无 修改 这 原理图 和 板
布局 的 系统.
这 pm37lv512 是 已制造 开启 pmc’s 高级 非挥发性 cmos 技术, p-flash™. 这 设备 是
提供 入点 32-管脚 plcc, vsop 和 pdip 软件包 与 访问权限 时间 的 70 ns.
PMC
512 kbit (64k x 8) 双-电压 多个-循环-可编程 rom
可编程 微电子学 corp. 问题 日期: 12月, 2002 rev:1.3
Pm37LV512
1
