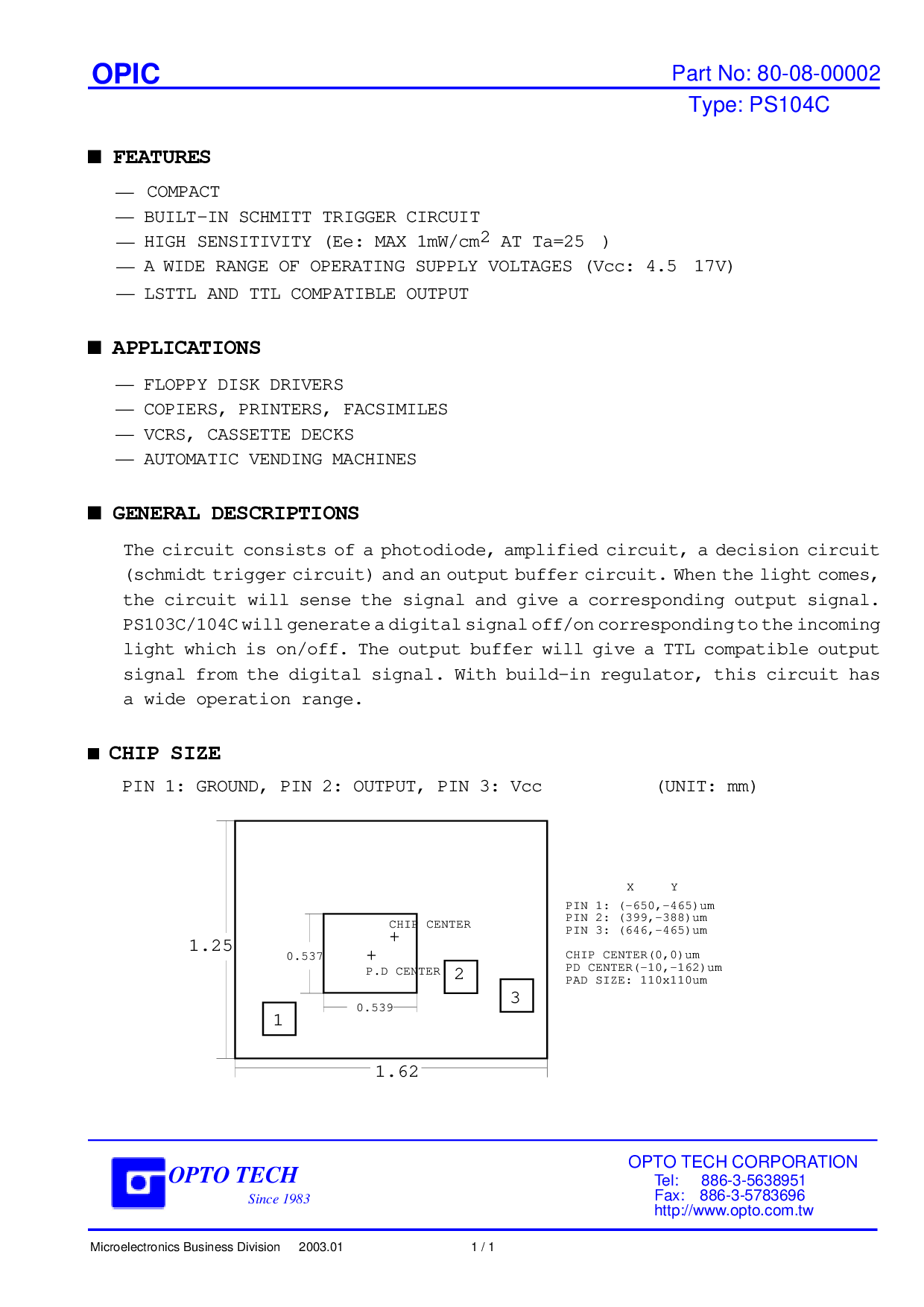

OPIC
零件 否: 80-08-00002
类型: ps104c
微电子学 业务 事业部 2003.01 1 / 1
opto 技术 公司
电话: 886-3-5638951
传真: 886-3-5783696
http://www.opto.com.tw
自 1983
opto 技术
■
特点
—
紧凑型
—
内置 施密特触发器 电路
—
高 灵敏度 (ee: 最大值 1mw/厘米
2
在 助教=25 )
—
一个
宽 范围 的操作 供应 voltages (vcc: 4.5 17v)
—
lsttl 和 ttl 一氧化碳mpatible 输出
■
应用程序
—
软盘 磁盘 驱动程序
—
复印机, 打印机s, 传真
—
vcrs, 盒式录音带 decks
—
自动 vending 机器
■
概述 说明
这 电路 consists 的 一个 光电二极管, 放大器ed 电路, 一个 de切割 电路
(schmidt触发器电路)和一个输出 缓冲区电路.当这灯光来,
这 电路 将 感觉 t他 信号 和 给一个 相应的 输出 信号.
ps103c/104c将生成一个数字 信号关/开启相应的至这传入
灯光 哪个 是 开关. the? 输出 缓冲区 将给 一个 ttl compatible 输出
信号 从 这 数字铝 信号. 与构建-入点 注册调节器, 这个电路 有
一个 宽 歌剧操作 范围.
■
芯片 尺寸
管脚 1: 接地, 管脚 2:输出, 管脚 3: vcc(单位: mm)
1
2
3
1.62
1.25
管脚 1: (-650,-465)嗯
管脚 2: (399,-388)嗯
管脚 3: (646,-465)嗯
芯片 中心(0,0)嗯
pd 中心(-10,-162)嗯
衬垫 尺寸: 110x110um
x y
p.d 中心
0.539
0.537
+
+
芯片 中心
