第页 . 1日期 : 9月.14.2002
特点
• 低 成本
• 高 电流 能力
• 塑料 包装 有 underwriters 实验室
可燃性 分类 94v-o 利用
火焰 缓凝剂 环氧树脂 成型 化合物.
• 1.5 安培 操作 在 t
一个
=50°c 与 否
热 失控.
• 超过 环境 标准 的 密耳-s-19500/228
• 低 泄漏
机械 数据
案例: 模制 塑料, 做-15
接线端子: 轴向 导联, 可焊接 至 密耳-标准-202,方法 208
极性: 颜色 乐队 表示 阴极 结束
安装 位置: 任何
重量: 0.015 盎司, 0.4 克
PS150~PS1510
塑料 硅 整流器
电压 50 至 1000 伏特 电流 - 1.5 安培
最大值 额定值 和 电气 特性
额定值 在 25°c 环境 温度 除非 否则 指定.
电阻 或 归纳 荷载, 60hz.
最大值 recurrent 峰值 反向 电压
最大值 rms 电压
最大值 直流 阻塞 电压
最大值 平均值 前进 电流 .375"(9.5mm)
铅 长度 在 t
一个
=60°C
峰值 前进 浪涌 电流, ifm (浪涌):8.3ms 单独 一半
正弦波 叠加 开启 额定 荷载(电子元件工业联合会 方法)
最大值 前进 电压 在 1.5a 直流
最大值 直流 反向 电流 在 额定 直流 阻塞 电压
t
一个
=25°C
最大值 直流 反向 电流 在 额定 直流 阻塞 电压
t
一个
=100°C
典型 接合点 电容 (备注 1)
典型 接合点 电阻(备注 2) 右
θ
ja
操作 和 存储 温度 范围 t
j
,t
stg
1.5
50.0
1.10
5.0
25.0
45.0
-55 至 +150
v
v
v
一个
一个
v
µA
pf
单位
°c/ w
备注:1.已测量 在 1 mhz 和 已应用 反向 电压 的 4.0 vdc
2. 热 电阻 从 接合点 至 环境 和 从 接合点 至 铅 长度 0.375"(9.5mm) p.c.b. 已安装
500
µA
°C

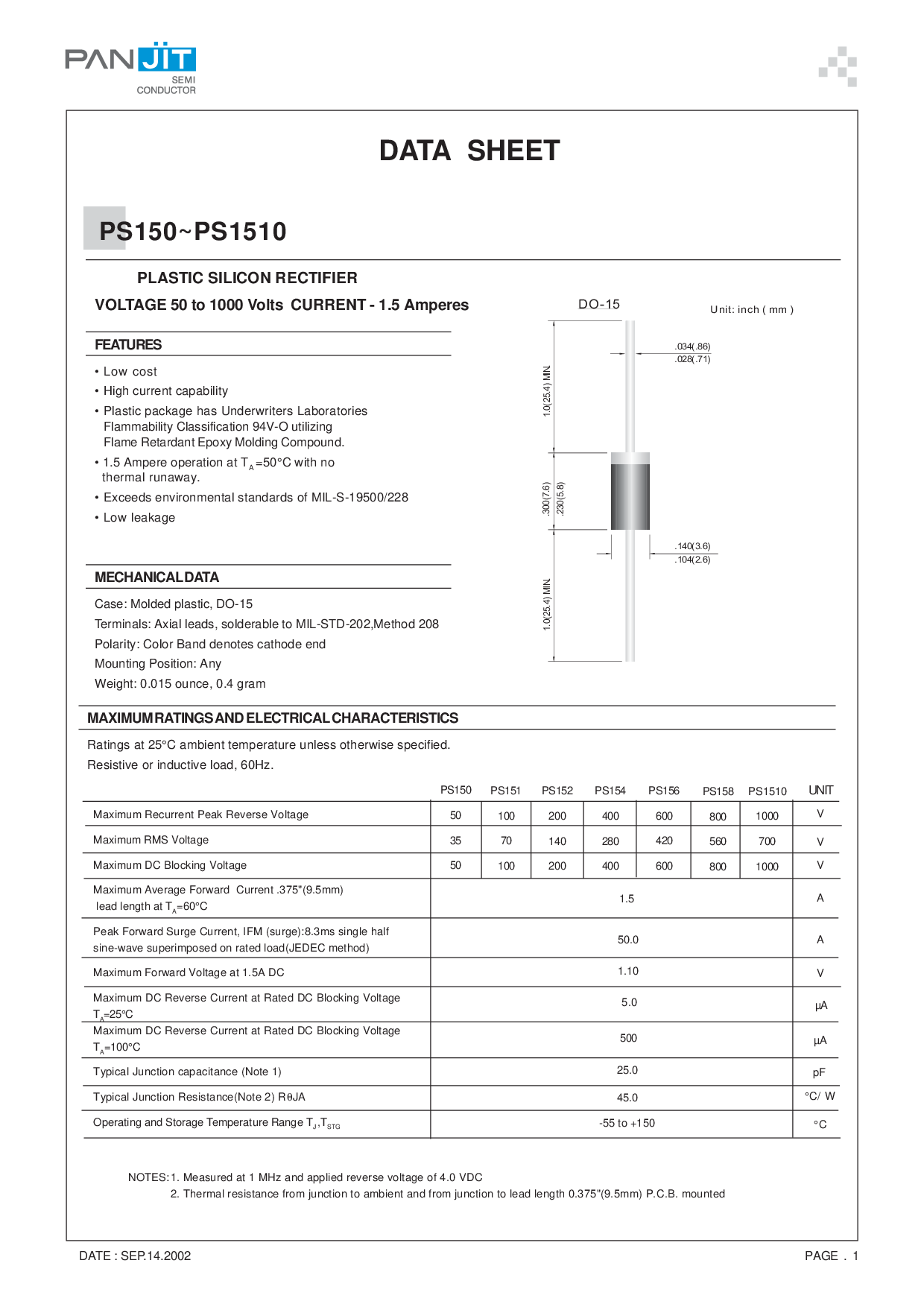

数据 工作表
做-15
单位: 英寸 ( mm )
.140(3.6)
.104(2.6)
.034(.86)
.028(.71)
1.0(25.4) 最小值
.300(7.6)
.230(5.8)
1.0(25.4) 最小值
PS150
50
35
50
PS1510
1000
700
1000
PS158
800
560
800
PS156
600
420
600
PS154
400
280
400
PS152
200
140
200
PS151
100
70
100
