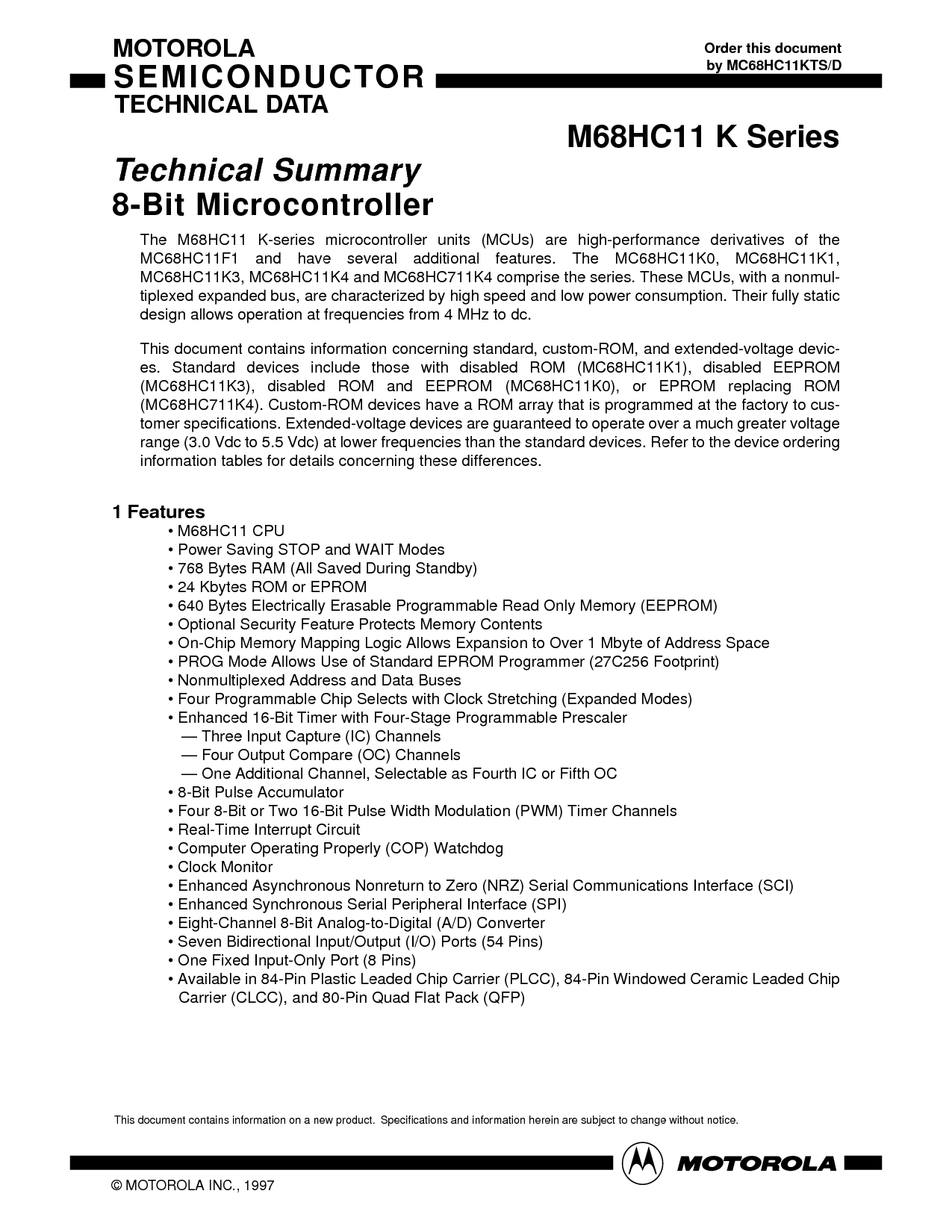

m68hc11 k 系列
技术类 摘要
8-有点 微控制器
这 m68hc11 k-系列 微控制器 单位 (mcus) 是 高性能 derivatives 的 这
mc68hc11f1 和 有 几个 附加 特点. 这 mc68hc11k0, mc68hc11k1,
mc68hc11k3, mc68hc11k4 和 mc68hc711k4 包括 这 系列. 这些 mcus, 与 一个 nonmul-
tiplexed 展开 总线, 是 表征 由 高 速度 和 低 电源 消费. 他们的 完全 静态
设计 允许 操作 在 频率 从 4 mhz 至 直流.
这个 文件 包含 信息 关于 标准, 自定义-rom, 和 扩展-电压 devic-
es. 标准 设备 包括 那些 与 已禁用 rom (mc68hc11k1), 已禁用 可擦可编程只读存储器
(mc68hc11k3), 已禁用 rom 和 可擦可编程只读存储器 (mc68hc11k0), 或 非易失存储器 更换 rom
(mc68hc711k4). 自定义-rom 设备 有 一个 rom 阵列 那 是 编程 在 这 工厂 至 客户-
托默 规格. 扩展-电压 设备 是 保证 至 操作 结束 一个 很多 更大 电压
范围 (3.0 vdc 至 5.5 vdc) 在 下部 频率 比 这 标准 设备. 参考 至 这 设备 订购
信息 表格 用于 详细信息 关于 这些 差异.
1 特点
• m68hc11 cpu
• 电源 正在保存 停止 和 等待 模式
• 768 字节数 ram (全部 已保存 期间 备用)
• 24 千字节 rom 或 非易失存储器
• 640 字节数 电气 可擦除 可编程 阅读 仅 记忆 (可擦可编程只读存储器)
• 可选 安全 功能 保护 记忆 内容
• 片上 记忆 映射 逻辑 允许 扩展 至 结束 1 mbyte 的 地址 空间
• prog 模式 允许 使用 的 标准 非易失存储器 程序员 (27c256 占地面积)
• 非复用 地址 和 数据 公共汽车
• 四 可编程 芯片 选择 与 时钟 拉伸 (展开 模式)
• 增强型 16-有点 计时器 与 四阶段 可编程 预分频器
— 三个 输入 捕获 (集成电路) 频道
— 四 输出 比较 (oc) 频道
— 一个 附加 频道, 可选择 作为 第四 集成电路 或 第五 oc
• 8-有点 脉冲 蓄能器
• 四 8-有点 或 两个 16-有点 脉冲 宽度 调制 (pwm) 计时器 频道
• 实时 中断 电路
• 计算机 操作 适当地 (cop) 看门狗
• 时钟 显示器
• 增强型 异步 nonreturn 至 零 (nrz) 串行 通信 接口 (sci)
• 增强型 同步 串行 外围设备 接口 (spi)
• 八通道 8-有点 模数转换 (一个/d) 变频器
• 七 双向 输入/输出 (我/o) 端口 (54 针脚)
• 一个 固定 仅输入 港口 (8 针脚)
• 可用 入点 84-管脚 塑料 含铅 芯片 承运人 (plcc), 84-管脚 窗口化 陶瓷 含铅 芯片
承运人 (clcc), 和 80-管脚 四边形 扁平 空调组件 (qfp)
