fn9106.3
注意事项: 这些 设备 是 敏感 至 electrostatic 放电; 跟着 适当的 集成电路 搬运 程序.
1-888-intersil 或 321-724-7143
|
intersil (和 设计) 是 一个 已注册 商标 的 intersil 美洲 公司
版权 © intersil 美洲 公司 2004 全部 权利 保留. 动态 vid™ 是 一个 商标 的 intersil 美洲 公司
全部 其他 商标 已提及 是 这 财产 的 他们的 各自 业主.

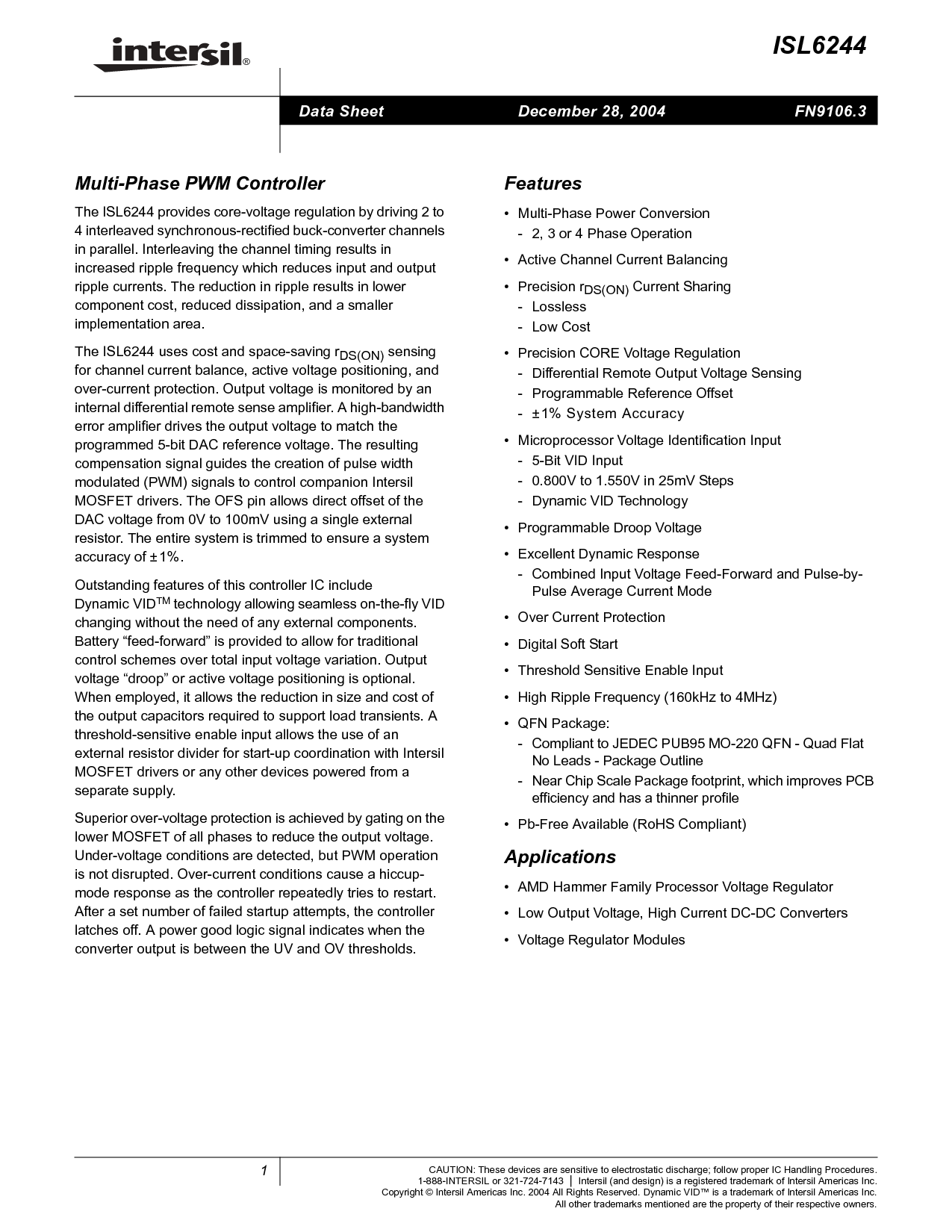

ISL6244
多相 pwm 控制器
这 isl6244 提供 核心-电压 法规 由 驾驶 2 至
4 交错 同步整流 降压-变频器 频道
入点 平行. 交错 这 频道 计时 结果 入点
增加 波纹 频率 哪个 减少 输入 和 输出
波纹 电流. 这 减少 入点 波纹 结果 入点 下部
组件 成本, 减少 耗散, 和 一个 较小
实施 面积.
这 isl6244 用途 成本 和 节省空间 右
ds(开启)
感应
用于 频道 电流 余额, 活动 电压 定位, 和
过电流 保护. 输出 电压 是 监控 由 一个
内部 差速器 远程 感觉 放大器. 一个 高带宽
错误 放大器 驱动器 这 输出 电压 至 匹配 这
编程 5-有点 dac 参考 电压. 这 结果
补偿 信号 指南 这 创建 的 脉冲 宽度
已调制 (pwm) 信号 至 控制 同伴 intersil
场效应晶体管 驱动程序. 这 ofs 管脚 允许 直接 偏移量 的 这
dac 电压 从 0v 至 100mv 使用 一个 单独 外部
电阻. 这 整个 系统 是 已修整 至 确保 一个 系统
准确度 的 ±1%.
未结清 特点 的 这个 控制器 集成电路 包括
动态 vid
tm
技术 允许 无缝 在飞行中 vid
变化 无 这 需要 的 任何 外部 组件.
蓄电池 “feed-forward” 是 提供 至 允许 用于 传统
控制 方案 结束 合计 input 电压 变化. 输出
电压 “droop” 或 活动 电压 定位 是 可选.
当 就业, 它 允许 这 减少 入点 尺寸 和 成本 的
这 输出 电容器 必填项 至 支持 荷载 瞬变. 一个
阈值-敏感 启用 我输入 允许 这 使用 的 一个
外部 电阻 分隔器 用于 启动 coordination 与 intersil
场效应晶体管 驱动程序 或 任何 其他 设备 通电 从 一个
分开 供应.
上级 过电压 保护是 已实现 由 浇口 开启 这
下部 场效应晶体管 的 全部 阶段 至 减少 这 输出 电压.
欠压 条件 是 检测到, 但是 pwm 操作
是 不 中断. 过电流 条件 原因 一个 打嗝-
模式 响应 作为 这 控制器 反复 尝试 至 重新启动.
之后 一个 设置 号码 的 失败 启动 尝试次数, 这 控制器
锁扣 关. 一个 电源 不错 逻辑 信号 表示 当 这
变频器 输出 是 之间 这 uv 和 ov 阈值.
特点
• 多相 电源 换算
- 2, 3 或 4 相位 操作
• 活动 频道 电流 平衡
• 精度 右
ds(开启)
电流 共享
- 无损
-低 成本
• 精度 核心 电压 法规
- 差速器 远程 输出 电压 感应
- 可编程 参考 偏移量
- ±1% 系统 准确度
• 微处理器 电压e? 标识 输入
- 5-有点 vid 输入
- 0.800v 至 1.550v 入点 25mv 步骤
- 动态 vid 技术
• 可编程 下垂 电压
• 优秀 动态 响应
- 合并 输入 电压 前馈 和 脉冲-由-
脉冲 平均值 电流 模式
• 结束 电流 保护
• 数字 软 开始
• 阈值 敏感 启用 输入
• 高 波纹 频率 (160khz 至 4mhz)
• qfn 包装:
- 符合 至 电子元件工业联合会 pub95 mo-220 qfn - 四边形 扁平
否 导联 - 包装 大纲
- 近 芯片 缩放 包装 占地面积, 哪个 改进 pcb
效率 和 有 一个 稀释剂 配置文件
• 铅-免费 可用 (rohs 符合)
应用程序
• amd hammer 家庭 处理器 电压 调节器
• 低 输出 电压, 高 电流 直流-直流 转换器
• 电压 调节器 模块
数据 工作表 12月 28, 2004
